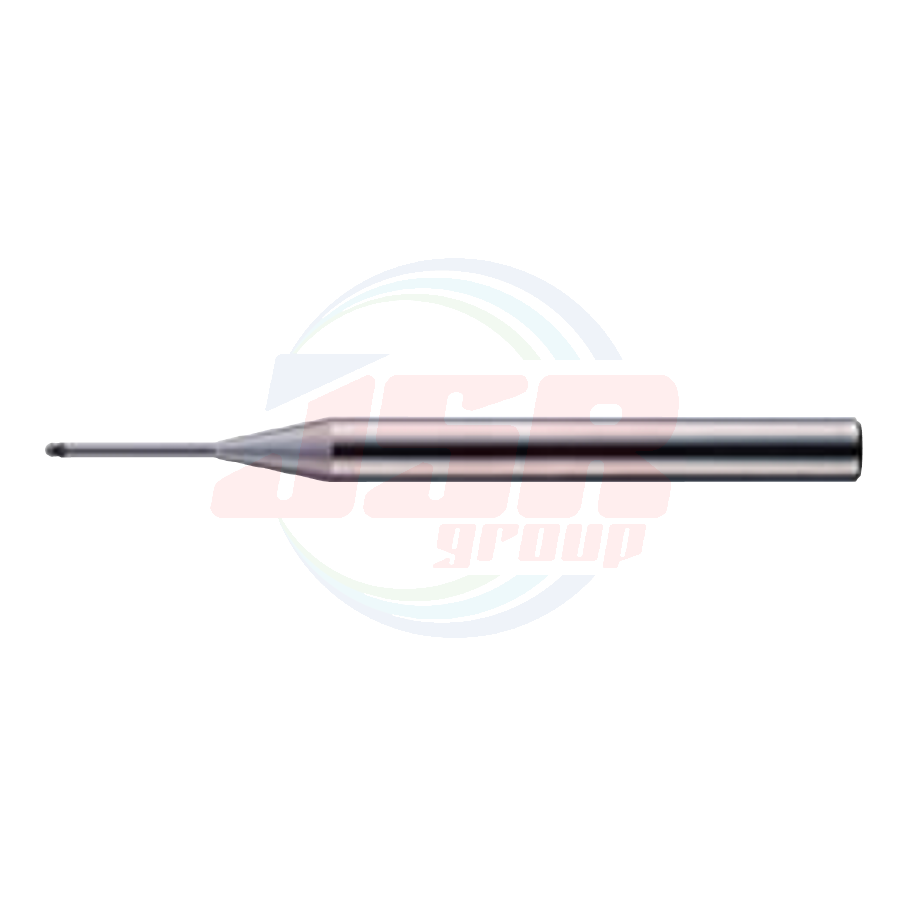

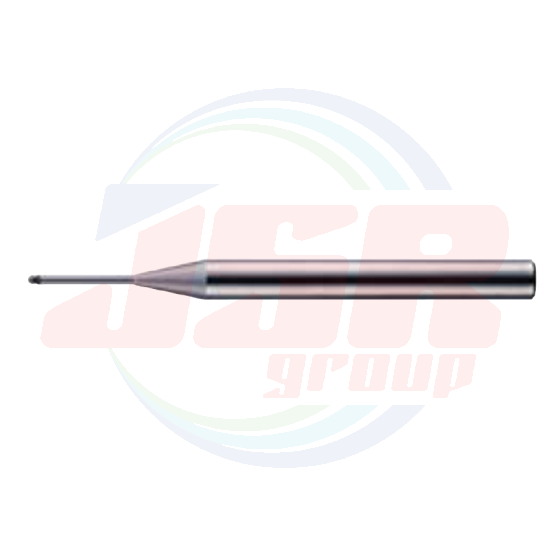

แบรนด์สินค้า | MOLDINO |
---|---|
Order No. | CBN-EPSB |
โมเดล | CBN-EPSB |
商品コード |
在庫 Stock |
商品コード Item Code |
在庫 Stock |

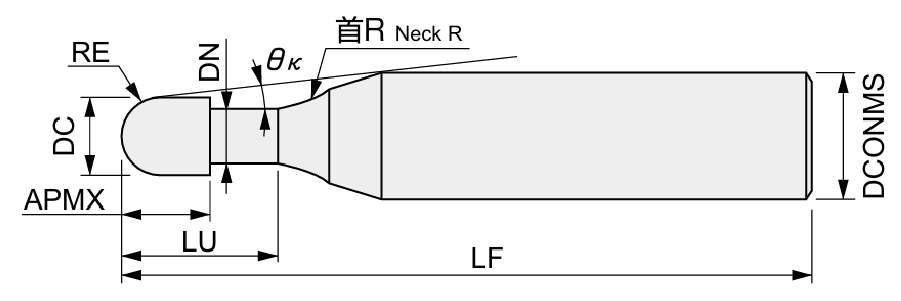

寸 法 Size(mm) | 干渉角度 Interfe-rence angle (°) |
勾配角に対する実有効首下長 Effective under neck length with respect to draft angle |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ボール半径 Ball radius |
外径 Tool dia. |
首下長 Under neck length |
刃長 Flute length |
首径 Neck dia. |
全長 Overall length |
シャンク径 Shank dia. |
首R Neck R |
||||||||||
RE | DC | LU | APMX | DN | LF | DCONMS | θκ | 0.5º | 1º | 1.5º | 2º | 3º | |||||
CBN-EPSB2002-0.5-S | ● | CBN-EPSB2002-0.5-F | ● | 0.1 | 0.2 | 0.5 | 0.12 | 0.18 | 50 | 4 | 1 | 11.45 | 0.67 | 0.7 | 0.72 | 0.75 | 0.8 |
CBN-EPSB2002-1-S | ● | CBN-EPSB2002-1-F | ● | 1 | 0.12 | 0.18 | 50 | 4 | 1 | 10.88 | 1.19 | 1.24 | 1.28 | 1.32 | 1.38 | ||
CBN-EPSB2003-0.75-S | ● | CBN-EPSB2003-0.75-F | ● | 0.15 | 0.3 | 0.75 | 0.18 | 0.27 | 50 | 4 | 1 | 11.17 | 0.95 | 0.99 | 1.02 | 1.05 | 1.1 |
CBN-EPSB2003-1.5-S | ● | CBN-EPSB2003-1.5-F | ● | 1.5 | 0.18 | 0.27 | 50 | 4 | 1 | 10.36 | 1.73 | 1.79 | 1.83 | 1.88 | 2.03 | ||
CBN-EPSB2004-1-S | ● | CBN-EPSB2004-1-F | ● | 0.2 | 0.4 | 1 | 0.24 | 0.37 | 50 | 4 | 1 | 10.91 | 1.21 | 1.25 | 1.29 | 1.32 | 1.38 |
CBN-EPSB2004-2-S | ● | CBN-EPSB2004-2-F | ● | 2 | 0.24 | 0.37 | 50 | 4 | 1 | 9.88 | 2.25 | 2.31 | 2.37 | 2.43 | 2.68 | ||
CBN-EPSB2005-1.5-S | ● | CBN-EPSB2005-1.5-F | ● | 0.25 | 0.5 | 1.5 | 0.3 | 0.47 | 50 | 4 | 1 | 10.39 | 1.73 | 1.78 | 1.83 | 1.87 | 2 |
CBN-EPSB2005-3-S | ● | CBN-EPSB2005-3-F | ● | 3 | 0.3 | 0.47 | 50 | 4 | 1 | 9 | 3.28 | 3.36 | 3.46 | 3.62 | 3.99 | ||
CBN-EPSB2006-1.5-S | ● | CBN-EPSB2006-1.5-F | ● | 0.3 | 0.6 | 1.5 | 0.36 | 0.57 | 50 | 4 | 1 | 10.4 | 1.73 | 1.78 | 1.82 | 1.86 | 1.98 |
CBN-EPSB2006-3-S | ● | CBN-EPSB2006-3-F | ● | 3 | 0.36 | 0.57 | 50 | 4 | 1 | 8.98 | 3.28 | 3.36 | 3.46 | 3.61 | 3.97 | ||
CBN-EPSB2008-2.5-S | ● | CBN-EPSB2008-2.5-F | ● | 0.4 | 0.8 | 2.5 | 0.48 | 0.77 | 50 | 4 | 1 | 9.37 | 2.76 | 2.83 | 2.89 | 2.99 | 3.28 |
CBN-EPSB2008-5-S | ● | CBN-EPSB2008-5-F | ● | 5 | 0.48 | 0.77 | 50 | 4 | 1 | 7.48 | 5.33 | 5.48 | 5.72 | 5.99 | 6.6 | ||
CBN-EPSB2010-2.5-S | ● | CBN-EPSB2010-2.5-F | ● | 0.5 | 1 | 2.5 | 0.6 | 0.96 | 50 | 4 | 1 | 9.31 | 2.77 | 2.84 | 2.89 | 3 | 3.28 |
CBN-EPSB2010-5-S | ● | CBN-EPSB2010-5-F | ● | 5 | 0.6 | 0.96 | 50 | 4 | 1 | 7.34 | 5.34 | 5.5 | 5.74 | 5.99 | 6.6 | ||
CBN-EPSB2010-10-S | ● | CBN-EPSB2010-10-F | ● | 10 | 0.6 | 0.96 | 50 | 4 | 1 | 5.15 | 10.5 | 10.95 | 11.44 | 11.98 | 13.23 | ||
CBN-EPSB2015-5-S | ● | CBN-EPSB2015-5-F | ● | 0.75 | 1.5 | 5 | 0.9 | 1.44 | 50 | 4 | 1 | 6.94 | 5.36 | 5.53 | 5.75 | 6 | 6.58 |
CBN-EPSB2015-10-S | ● | CBN-EPSB2015-10-F | ● | 10 | 0.9 | 1.44 | 50 | 4 | 1 | 4.68 | 10.54 | 10.98 | 11.46 | 11.98 | 13.22 | ||
CBN-EPSB2020-5-S | ● | CBN-EPSB2020-5-F | ● | 1 | 2 | 5 | 1.2 | 1.92 | 50 | 4 | 1 | 6.42 | 5.38 | 5.56 | 5.77 | 6.01 | 6.56 |
CBN-EPSB2020-10-S | ● | CBN-EPSB2020-10-F | ● | 10 | 1.2 | 1.92 | 50 | 4 | 1 | 4.12 | 10.58 | 11.01 | 11.48 | 11.99 | 13.2 | ||
CBN-EPSB2020-20-S | ● | CBN-EPSB2020-20-F | ● | 20 | 1.2 | 1.92 | 55 | 4 | 1 | 2.4 | 21 | 21.9 | 22.88 | 23.96 | 干渉なし |
