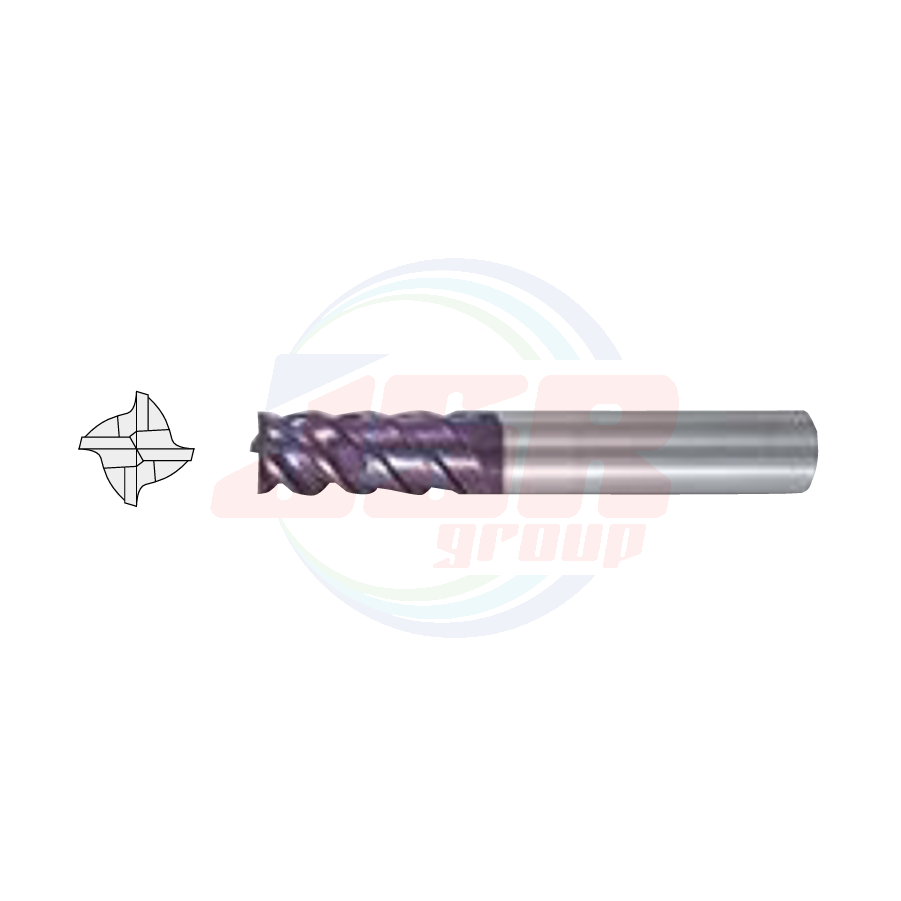

CEPU | SQUARE END MILL | MOLDINO เครื่องมืออุตสาหกรรม เครื่องมือช่าง เครื่องมือวัดละเอียด

Details

商品コード Item Code	在庫 Stock	寸　法 Size(mm)
商品コード Item Code	在庫 Stock	外径 Tool dia.	刃長 Flute length	全長 Overall length	シャンク径 Shank dia.
CEPU4040	●	4	12	60	6
CEPU4060	●	6	15	60	6
CEPU4080	●	8	20	75	8
CEPU4100	●	10	25	80	10
CEPU4120	●	12	30	100	12
CEPU4160	●	16	40	110	16
CEPU4200	●	20	45	125	20

●印：標準在庫品です。●： Stocked items.

◎ CEPUの対応被削材 Applicable work material of CEPU

炭素鋼

合金鋼

Carbon steel

Alloy steel

プリハードン鋼

Pre-hardened steel

≦ 45HRC

高硬度 Hardened steel

ステンレス鋼

Stainless steel

チタン合金耐熱合金

Titanium alloy Heat-resistant alloy

銅合金

Copper alloy

アルミ合金

Aluminum alloy

＞45HRC

≦ 55HRC

＞ 55HRC

≦ 65HRC

＞ 65HRC

◎

○

◎ 再研磨対応外径範囲

Re-grinding compatibility range

商品コード Item code	外周 Outer dia. (mm)	エンド End (mm)
CEPU	6 〜 20	4 〜 20

＜側面切削＞ Side milling

被削材 Work material		鋳鉄 Cast Iron (150～200HB) FC250		炭素鋼 Carbon Steels (180～220HB) SS400、S50C		合金鋼 Alloy Steels (200～250HB) SCM440、SNCM		ステンレス鋼・工具鋼 Stainless steels, Tool steels (25～35HRC) SUS304、SKD		プリハードン鋼 Pre-hardened steels (35～45HRC) HPM1、NAK55		焼入れ鋼 Hardened Steels (45～55HRC) SKD61、SKT4		焼入れ鋼 Hardened Steels (55～65HRC) SKD11、SKH51
		ap=1.5DC ae≦0.1DC		ap=1.5DC ae≦0.1DC		ap=1.5DC ae≦0.05DC		ap=1.5DC ae≦0.05DC		ap=1.5DC ae≦0.02DC		ap=1.5DC ae≦0.01DC		ap=1.5DC ae≦0.01DC
		回転数 n (min⁻¹)	送り速度 vf (mm/min)	回転数 n (min⁻¹)	送り速度 vf (mm/min)	回転数 n (min⁻¹)	送り速度 vf (mm/min)	回転数 n (min⁻¹)	送り速度 vf (mm/min)	回転数 n (min⁻¹)	送り速度 vf (mm/min)	回転数 n (min⁻¹)	送り速度 vf (mm/min)	回転数 n (min⁻¹)	送り速度 vf (mm/min)
高速条件 High Speed	φ4	25,000	4,500	23,900	3,350	22,300	3,100	20,700	2,400	19,900	2,400	9,500	1,140	8,000	960
	φ6	16,660	5,300	16,000	4,500	14,900	4,200	13,700	3,300	13,300	3,200	6,400	1,500	5,300	1,300
	φ8	12,500	5,250	12,000	4,800	11,100	4,400	10,350	2,900	9,950	2,800	4,800	1,350	4,000	1,120
	φ10	10,000	4,600	9,550	4,200	8,900	3,900	8,300	2,650	8,000	2,560	3,800	1,200	3,200	1,000
	φ12	8,330	4,170	8,000	3,800	7,400	3,550	6,900	2,760	6,600	2,640	3,200	1,280	2,650	1,060
	φ16	6,250	3,400	6,000	3,100	5,600	2,900	5,200	2,500	5,000	2,400	2,400	1,150	2,000	960
	φ20	5,000	2,800	4,770	2,500	4,450	2,300	4,100	1,970	4,000	1,920	1,900	910	1,600	770
汎用条件 General	φ4	12,700	2,300	12,700	1,780	9,500	1,330	8,800	1,060	7,200	865	3,200	380	2,700	240
	φ6	8,500	2,720	8,500	2,400	6,400	1,800	5,850	1,400	4,800	1,150	2,100	500	1,300	310
	φ8	6,400	2,700	6,400	2,600	4,800	1,900	4,400	1,230	3,600	1,000	1,600	450	1,000	280
	φ10	5,100	2,350	5,100	2,200	3,800	1,680	3,500	1,120	2,900	930	1,300	420	800	260
	φ12	4,200	2,100	4,200	2,000	3,200	1,500	2,920	1,170	2,400	960	1,060	420	660	260
	φ16	3,200	1,720	3,200	1,660	2,400	1,250	2,200	1,060	1,800	860	800	380	500	240
	φ20	2,550	1,400	2,500	1,300	1,900	1,000	1,750	840	1,400	670	640	300	400	190

【注意】

① 切削方法は、ダウンカットで使用ください。

② 一般材、とくに高速切削は、乾式（エアブロー）またはオイルミストクーラントにてご使用ください。

③ ステンレス鋼および超耐熱合金には、不水溶性切削油のご使用が適しています。

④ 安定した切削を行うため、剛性の高い機械とセットアップでご使用ください。

⑤ 機械の回転数が足りない場合は、主軸回転数とテーブル送り速度を同比率で下げてください。

⑥ 加工形状、機械の剛性、工具突き出し量等、ご使用の状況により、主軸回転数とテーブル送り速度の調整を行ってください。

【Note】

① Down-cutting is recommended.

② Use generally dry (air-blow) or oil-mist coolant, especially at the high-speed machining.

③ Oil base coolant is recommended for machining stainless steels and heat-resistant alloys.

④ Use a machine tool with rigidity and rigid set-up, to machine stably.

⑤ When the revolution speed is not enough, reduce the revolution speed and table speed at the same ratio.

⑥ Adjust the revolution speed and table speed, according to cutting conditions such as machining shape, rigidity of machine tool, over-hang and so on.
