±0.01 | ||
แบรนด์สินค้า | MOLDINO |
---|---|
Order No. | EMBP-TH |
โมเดล | EMBP-TH |
商品コード |
在庫 Stock |
寸 法 Size(mm) |
干渉角度 Interfe-rence angle (°) |
勾配角に対する実有効首下長 Effective under neck length with respect to draft angle |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ボール半径 Ball radius |
外径 Tool dia. |
首部テーパ半角 Neck angle |
首下長 Under neck length |
刃長 Flute length |
首径 Neck dia. |
首元径 Neck dia. |
全長 Overall length |
シャンク径 Shank dia. |
||||||

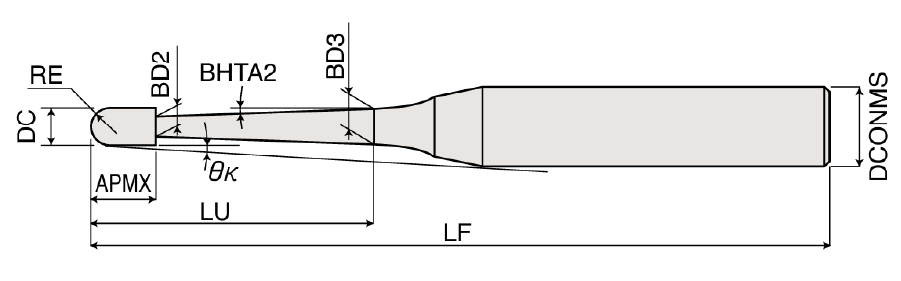

RE | DC | BHTA2 | LU | APMX | BD2 | BD3 | LF | DCONMS | θκ | 1º | 2º | 3º | ||
EMBP3040-30-10-TH | △ | 2 | 4 | 1 | 30 | 6 | 3.9 | 4.738 | 80 | 6 | 1.85 | 31.41 | 干渉なし | 干渉なし |
EMBP3040-40-10-TH | △ | 1 | 40 | 6 | 3.9 | 5.087 | 90 | 6 | 1.4 | 41.72 | 干渉なし | 干渉なし | ||
EMBP3040-50-10-TH | △ | 1 | 50 | 6 | 3.9 | 5.436 | 100 | 6 | 1.14 | 51.72 | 干渉なし | 干渉なし | ||
EMBP3040-60-10-TH | △ | 1 | 60 | 6 | 3.9 | 5.785 | 100 | 6 | 0.97 | 干渉なし | 干渉なし | 干渉なし | ||
EMBP3050-40-10-TH | △ | 2.5 | 5 | 1 | 40 | 7.5 | 4.9 | 6.035 | 90 | 8 | 2.04 | 41.5 | 干渉なし | 干渉なし |
EMBP3050-60-10-TH | △ | 1 | 60 | 7.5 | 4.9 | 6.733 | 110 | 8 | 1.41 | 61.83 | 干渉なし | 干渉なし | ||
EMBP3060-50-10-TH | △ | 3 | 6 | 1 | 50 | 9 | 5.9 | 7.331 | 100 | 8 | 1.17 | 51.58 | 干渉なし | 干渉なし |
EMBP3060-60-10-TH | △ | 1 | 60 | 9 | 5.9 | 7.68 | 110 | 8 | 0.98 | 干渉なし | 干渉なし | 干渉なし | ||
EMBP3060-70-10-TH | △ | 1 | 70 | 9 | 5.9 | 8.03 | 120 | 10 | 1.6 | 71.93 | 干渉なし | 干渉なし | ||
EMBP3060-80-10-TH | △ | 1 | 80 | 9 | 5.9 | 8.379 | 130 | 10 | 1.42 | 81.93 | 干渉なし | 干渉なし | ||
EMBP3080-60-10-TH | △ | 4 | 8 | 1 | 60 | 12 | 7.9 | 9.576 | 120 | 10 | 1 | 干渉なし | 干渉なし | 干渉なし |
EMBP3080-70-10-TH | △ | 1 | 70 | 12 | 7.9 | 9.925 | 130 | 10 | 0.86 | 干渉なし | 干渉なし | 干渉なし | ||
EMBP3080-80-10-TH | △ | 1 | 80 | 12 | 7.9 | 10.274 | 140 | 12 | 1.44 | 82.11 | 干渉なし | 干渉なし | ||
EMBP3100-60-10-TH | △ | 5 | 10 | 1 | 60 | 15 | 9.9 | 11.471 | 130 | 12 | 1.01 | 61.88 | 干渉なし | 干渉なし |
EMBP3100-75-10-TH | △ | 1 | 75 | 15 | 9.9 | 11.995 | 140 | 12 | 0.82 | 干渉なし | 干渉なし | 干渉なし |
