EPDBP-TH | CARBIDE BALL END MILL | MOLDINO เครื่องมืออุตสาหกรรม เครื่องมือช่าง เครื่องมือวัดละเอียด

0⁓-0.015

±0.005

ข้อมูลเพิ่มเติม
แบรนด์สินค้า	MOLDINO
โมเดล	EPDRP-TH
Order No.	EPDBP-TH

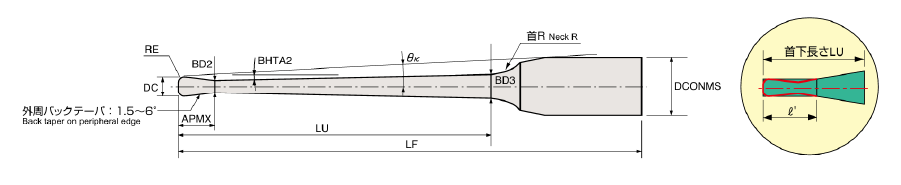

Dimension

商品コード Item Code	在庫 Stock	寸　法 Size(mm)											干渉角度 Interfe-rence angle (°)	勾配角に対する実有効首下長 Effective under neck length with respect to draft angle
		外径Tool dia.	コーナ半径 Corner radius	首下長 Under neck length	首部テーパ半角 Neck angle	刃長 Flute length	首径 Neck dia.	首元径 Under neck dia.	全長 Overall length	シャンク径 Shank dia.	首R Neck R	仮想首長 Approx neck length	干渉角度 Interfe-rence angle (°)
		DC	RE	LU	BHTA2	APMX	BD2	BD3	LF	DCONMS	首R Neck R	ℓ'	θκ	0.5º	1º	1.5º	2º	3º
EPDRP2002-2-09005-TH	●	0.2	0.05	2	0.9	0.15	0.17	0.228	50	4	10	1.1	9.96	-	2.82	3.15	3.44	3.93
EPDRP2004-4-09005-TH	●	0.4	0.05	4	0.9	0.3	0.37	0.486	50	4	10	1.25	8.39	-	4.91	5.38	5.76	6.38
EPDRP2004-5-09005-TH	●			5	0.9	0.3	0.37	0.518	50	4	10	1.25	7.8	-	5.93	6.47	6.88	7.56
EPDRP2004-4-0901-TH	●		0.1	4	0.9	0.3	0.37	0.486	50	4	10	1.25	8.42	-	4.9	5.37	5.74	6.37
EPDRP2004-5-0901-TH	●			5	0.9	0.3	0.37	0.518	50	4	10	1.25	7.83	-	5.92	6.46	6.87	7.55
EPDRP2005-5-0901-TH	●	0.5	0.1	5	0.9	0.35	0.47	0.616	50	4	10	1.3	7.75	-	5.93	6.47	6.88	7.55
EPDRP2005-8-0901-TH	●			8	0.9	0.35	0.47	0.71	50	4	10	1.3	6.39	-	9	9.7	10.21	11.02
EPDRP2005-10-0901-TH	●			10	0.9	0.35	0.47	0.773	55	4	10	1.3	5.72	-	11.04	11.84	12.4	13.28
EPDRP2006-12-0901-TH	●	0.6	0.1	12	0.9	0.4	0.57	0.934	55	4	10	1.35	5.09	-	13.08	13.97	14.57	15.52
EPDRP2006-15-0901-TH	●			15	0.9	0.4	0.57	1.029	55	4	10	1.35	4.45	-	16.14	17.14	17.81	18.84
EPDRP2008-6-0402-TH	●	0.8	0.2	6	0.4	0.5	0.77	0.847	50	4	7	2.64	6.91	6.68	7.16	7.52	7.82	8.34
EPDRP2008-12-0902-TH	●			12	0.9	0.5	0.77	1.131	55	4	10	1.45	4.94	-	13.08	13.96	14.57	15.51
EPDRP2010-8-0402-TH	●	1	0.2	8	0.4	0.8	0.94	1.041	55	6	7	5.09	7.32	8.87	9.39	9.78	10.11	10.66
EPDRP2010-10-0902-TH	●			10	0.9	0.8	0.94	1.229	55	6	10	2.7	6.79	-	11.24	11.95	12.48	13.34
EPDRP2010-15-0902-TH	●			15	0.9	0.8	0.94	1.386	60	6	10	2.7	5.57	-	16.32	17.23	17.88	18.88
EPDRP2010-20-0902-TH	●			20	0.9	0.8	0.94	1.543	65	6	10	2.7	4.72	-	21.39	22.47	23.21	24.78
EPDRP2010-25-0902-TH	●			25	0.9	0.8	0.94	1.7	70	6	10	2.7	4.1	-	26.46	27.69	28.51	30.93
EPDRP2010-30-0902-TH	●			30	0.9	0.8	0.94	1.857	75	6	10	2.7	3.62	-	31.53	32.89	33.78	37.07
EPDRP2010-35-0902-TH	●			35	0.9	0.8	0.94	2.015	80	6	10	2.7	3.24	-	36.59	38.07	39.03	43.22
EPDRP2010-8-0403-TH	●		0.3	8	0.4	0.8	0.94	1.041	55	6	7	5.09	7.36	8.87	9.38	9.77	10.09	10.65
EPDRP2010-15-0903-TH	●			15	0.9	0.8	0.94	1.386	60	6	10	2.7	5.59	-	16.31	17.22	17.86	18.87
EPDRP2010-25-0903-TH	●			25	0.9	0.8	0.94	1.7	70	6	10	2.7	4.11	-	26.45	27.68	28.5	30.89
EPDRP2010-30-0903-TH	●			30	0.9	0.8	0.94	1.857	75	6	10	2.7	3.63	-	31.52	32.88	33.77	37.04
EPDRP2015-10-0402-TH	●	1.5	0.2	10	0.4	1.35	1.42	1.541	55	6	7	7.07	6.33	11.01	11.56	11.98	12.34	13.08
EPDRP2015-15-0902-TH	●			15	0.9	1.35	1.42	1.849	60	6	10	3.89	5.24	-	16.47	17.32	17.95	18.93
EPDRP2015-20-0902-TH	●			20	0.9	1.35	1.42	2.006	65	6	10	3.89	4.41	-	21.54	22.55	23.27	24.9
EPDRP2015-25-0902-TH	●			25	0.9	1.35	1.42	2.163	70	6	10	3.89	3.81	-	26.6	27.76	28.57	31.04
EPDRP2015-30-0902-TH	●			30	0.9	1.35	1.42	2.32	75	6	10	3.89	3.35	-	31.66	32.95	33.83	37.19
EPDRP2015-10-0403-TH	●		0.3	10	0.4	1.35	1.42	1.541	55	6	7	7.07	6.36	11	11.56	11.97	12.33	13.04
EPDRP2015-20-0903-TH	●			20	0.9	1.35	1.42	2.006	65	6	10	3.89	4.43	-	21.52	22.54	23.26	24.86
EPDRP2015-25-0903-TH	●			25	0.9	1.35	1.42	2.163	70	6	10	3.89	3.82	-	26.59	27.75	28.56	31.01
EPDRP2015-30-0903-TH	●			30	0.9	1.35	1.42	2.32	75	6	10	3.89	3.36	-	31.65	32.95	33.82	37.16
EPDRP2020-30-0902-TH	●	2	0.2	30	0.9	1.7	1.92	2.809	70	6	10	4.24	3.07	-	31.69	32.97	33.84	37.22
EPDRP2020-40-0902-TH	●			40	0.9	1.7	1.92	3.123	80	6	10	4.24	2.46	-	41.8	43.32	44.66	干渉なし
EPDRP2020-50-0902-TH	●			50	0.9	1.7	1.92	3.438	90	6	10	4.24	2.06	-	51.9	53.62	55.74	干渉なし
EPDRP2020-12-0403-TH	●		0.3	12	0.9	1.7	1.92	2.064	55	6	7	7.42	5.46	13.05	13.66	14.12	14.5	15.63
EPDRP2020-20-0903-TH	●			20	0.9	1.7	1.92	2.495	65	6	10	4.24	4.1	-	21.56	22.57	23.28	24.9
EPDRP2020-30-0903-TH	●			30	0.9	1.7	1.92	2.809	70	6	10	4.24	3.08	-	31.68	32.96	33.84	37.19
EPDRP2020-40-0903-TH	●			40	0.9	1.7	1.92	3.123	80	6	10	4.24	2.47	-	41.79	43.31	44.64	干渉なし
EPDRP2020-50-0903-TH	●			50	0.9	1.7	1.92	3.438	90	6	10	4.24	2.06	-	51.89	53.61	55.72	干渉なし
EPDRP2020-8-0405-TH	●		0.5	8	0.9	1.7	1.92	2.008	50	6	4	7.42	6.76	8.73	9.06	9.32	9.54	10.43
EPDRP2020-12-0405-TH	●			12	0.9	1.7	1.92	2.064	55	6	7	7.42	5.51	13.03	13.65	14.1	14.48	15.56
EPDRP2020-16-0405-TH	●			16	0.9	1.7	1.92	2.120	60	6	7	7.42	4.65	17.08	17.82	18.35	18.78	20.7
EPDRP2020-20-0905-TH	●			20	0.9	1.7	1.92	2.495	65	6	10	4.24	4.13	-	21.54	22.54	23.26	24.84
EPDRP2020-25-0905-TH	●			25	0.9	1.7	1.92	2.652	65	6	10	4.24	3.54	-	26.6	27.75	28.55	30.98
EPDRP2020-30-0905-TH	●			30	0.9	1.7	1.92	2.809	70	6	10	4.24	3.1	-	31.66	32.95	33.82	37.13
EPDRP2020-40-0905-TH	●			40	0.9	1.7	1.92	3.123	80	6	10	4.24	2.48	-	41.77	43.29	44.6	干渉なし
EPDRP2020-50-0905-TH	●			50	0.9	1.7	1.92	3.438	90	6	10	4.24	2.07	-	51.87	53.6	55.68	干渉なし
EPDRP2030-40-0902-TH	●	3	0.2	40	0.9	2.5	2.86	4.038	80	6	10	6.95	1.94	-	42.04	43.44	干渉なし	干渉なし
EPDRP2030-50-0902-TH	●			50	0.9	2.5	2.86	4.352	90	6	10	6.95	1.6	-	52.13	53.74	干渉なし	干渉なし
EPDRP2030-60-0902-TH	●			60	0.9	2.5	2.86	4.667	100	6	10	6.95	1.36	-	62.21	干渉なし	干渉なし	干渉なし
EPDRP2030-40-0903-TH	●		0.3	40	0.9	2.5	2.86	4.038	80	6	10	6.95	1.94	-	42.03	43.44	干渉なし	干渉なし
EPDRP2030-50-0903-TH	●			50	0.9	2.5	2.86	4.352	90	6	10	6.95	1.61	-	52.12	53.73	干渉なし	干渉なし
EPDRP2030-60-0903-TH	●			60	0.9	2.5	2.86	4.667	100	6	10	6.95	1.36	-	62.21	干渉なし	干渉なし	干渉なし
EPDRP2030-40-0905-TH	●		0.5	40	0.9	2.5	2.86	4.038	80	6	10	6.95	1.95	-	42.01	43.42	干渉なし	干渉なし
EPDRP2030-50-0905-TH	●			50	0.9	2.5	2.86	4.352	90	6	10	6.95	1.61	-	52.1	53.71	干渉なし	干渉なし
EPDRP2030-60-0905-TH	●			60	0.9	2.5	2.86	4.667	100	6	10	6.95	1.37	-	62.19	干渉なし	干渉なし	干渉なし
