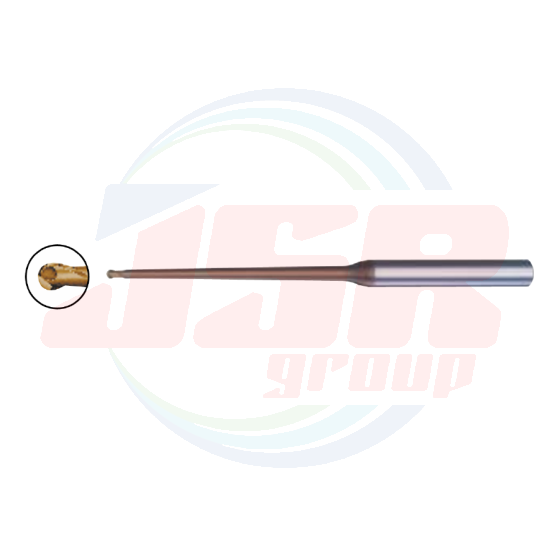

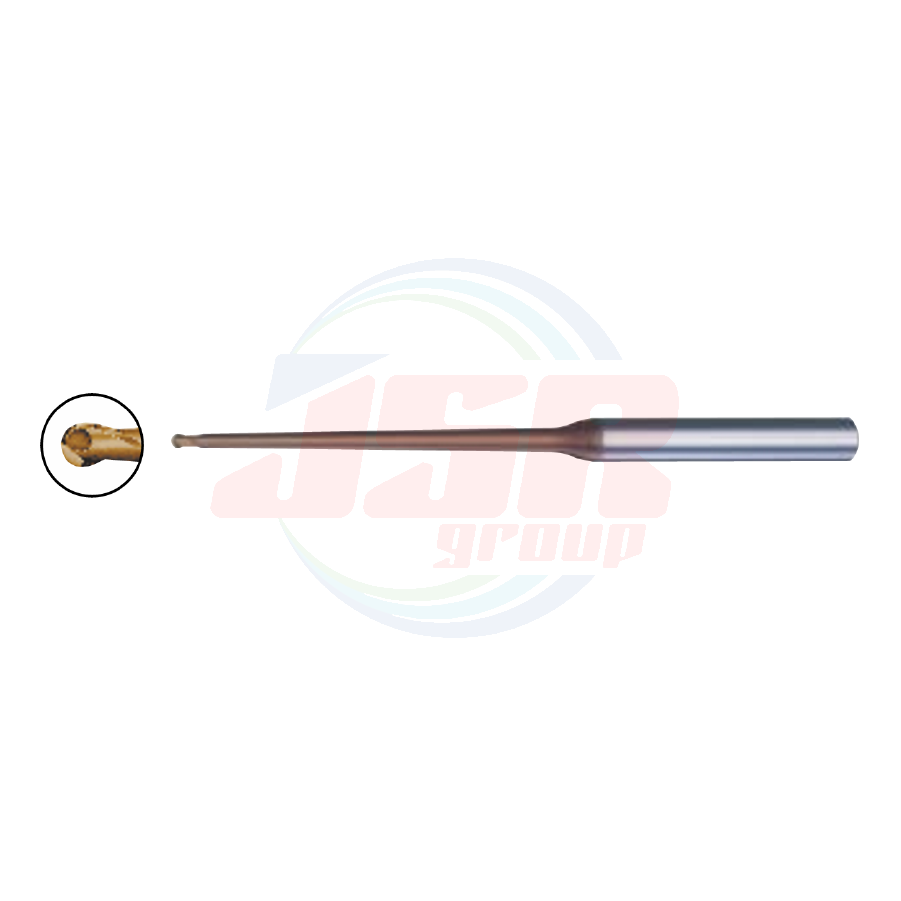

EPDBP | CARBIDE BALL END MILL | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00 THB 0.00
พร้อมส่ง
SKU
EPDBP
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
TH Coating makes it ideal for high-hardness materials. High breakage resistance.
EPDBP | CARBIDE BALL END MILL | MOLDINO
EPDBP | CARBIDE BALL END MILL | MOLDINO




RE≦0.25 : ±0.003
 0.25＜RE : ±0.005






More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า MOLDINO
Order No. EPDBP
โมเดล EPDBP-TH

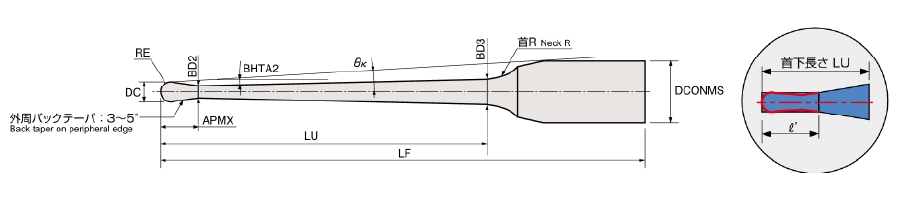

Dimension



商品コード
Item Code

 在庫

Stock

 寸　法 Size(mm)
 干渉角度
Interfe-rence
 angle
(°)		 勾配角に対する実有効首下長
Effective under neck length
 with respect to draft angle
ボール半径
Ball
 radius		 外径
Tool
 dia.		 首下長
Under neck
 length		 首部
テーパ半角
Neck angle		 刃長
Flute
 length		 首径
Neck dia.		 首元径
Under
 neck dia.		 全長
Overall
 length		 シャンク径
Shank
 dia.		 首R
 Neck
 R
 仮想首長
Approx
 neck length
RE DC LU BHTA2 APMX BD2 BD3 LF DCONMS  ℓ'  θκ 0.5º 1º 1.5º 2º 3º
EPDBP2002-1-04-TH △ 0.1 0.2 1 0.4 0.15 0.17 0.182 50 4 7 1.35 10.89 1.55 1.72 1.88 2.03 2.31
EPDBP2002-1.5-04-TH △ 1.5 0.4 0.15 0.17 0.189 50 4 7 1.77 10.39 2.06 2.28 2.47 2.64 2.97
EPDBP2002-2-09-TH △ 2 0.9 0.15 0.17 0.228 50 4 10 1.1 10.01 - 2.81 3.14 3.42 3.92
EPDBP2002-2.5-09-TH △ 2.5 0.9 0.15 0.17 0.244 50 4 10 1.1 9.6 - 3.32 3.7 4.01 4.54
EPDBP2003-2-04-TH △ 0.15 0.3 2 0.4 0.25 0.27 0.294 50 4 7 2.19 9.94 2.57 2.83 3.03 3.23 3.59
EPDBP2003-3-09-TH △ 3 0.9 0.25 0.27 0.356 50 4 10 1.2 9.21 - 3.85 4.25 4.58 5.15
EPDBP2003-4-09-TH △ 4 0.9 0.25 0.27 0.388 50 4 10 1.2 8.53 - 4.87 5.35 5.73 6.35
EPDBP2004-2-04-TH △ 0.2 0.4 2 0.4 0.3 0.37 0.394 50 4 7 2.2 9.93 2.57 2.82 3.03 3.23 3.57
EPDBP2004-3-04-TH △ 3 0.4 0.3 0.37 0.408 50 4 7 2.44 9.1 3.6 3.92 4.18 4.4 4.8
EPDBP2004-4-04-TH △ 4 0.4 0.3 0.37 0.422 50 4 10 2.44 8.39 4.76 5.24 5.61 5.93 6.51
EPDBP2004-4-09-TH △ 4 0.9 0.3 0.37 0.486 50 4 10 1.25 8.49 - 4.87 5.35 5.72 6.34
EPDBP2004-5-04-TH △ 5 0.4 0.3 0.37 0.436 50 4 10 2.44 7.78 5.78 6.33 6.74 7.1 7.71
EPDBP2004-5-09-TH △ 5 0.9 0.3 0.37 0.518 50 4 10 1.25 7.89 - 5.9 6.44 6.85 7.53
EPDBP2005-4-04-TH △ 0.25 0.5 4 0.4 0.35 0.47 0.521 50 4 7 2.49 8.35 4.62 5 5.3 5.55 5.99
EPDBP2005-8-09-TH △ 8 0.9 0.35 0.47 0.71 50 4 10 1.3 6.45 - 8.96 9.67 10.18 10.99
EPDBP2005-12-09-TH △ 12 0.9 0.35 0.47 0.836 50 4 10 1.3 5.21 - 13.05 13.94 14.55 15.49
EPDBP20054-2-04-TH △ 0.27 0.54 2 0.4 0.37 0.52 0.543 50 4 4 1.8 9.95 2.36 2.55 2.7 2.83 3.06
EPDBP20054-4-04-TH △ 4 0.4 0.37 0.52 0.571 50 4 7 1.8 8.35 4.55 4.96 5.26 5.52 5.97
EPDBP20054-5-04-TH △ 5 0.4 0.37 0.52 0.585 50 4 7 1.8 7.72 5.57 6.04 6.38 6.66 7.15
EPDBP20054-6-04-TH △ 6 0.4 0.37 0.52 0.599 50 4 10 1.8 7.19 6.73 7.37 7.82 8.21 8.87
EPDBP20054-6.5-04-TH △ 6.5 0.4 0.37 0.52 0.606 50 4 10 1.8 6.94 7.24 7.91 8.38 8.78 9.46
EPDBP20054-7-04-TH △ 7 0.4 0.37 0.52 0.613 50 4 10 1.8 6.72 7.76 8.45 8.94 9.35 10.05
EPDBP2006-2-04-TH △ 0.3 0.6 2 0.4 0.4 0.57 0.592 50 4 4 2.17 9.93 2.42 2.59 2.73 2.85 3.08
EPDBP2006-4-04-TH △ 4 0.4 0.4 0.57 0.62 50 4 7 2.54 8.31 4.62 5 5.29 5.54 5.98
EPDBP2006-6-04-TH △ 6 0.4 0.4 0.57 0.648 50 4 10 2.54 7.14 6.8 7.41 7.85 8.23 8.88
EPDBP2006-6-09-TH △ 6 0.9 0.4 0.57 0.746 50 4 10 1.35 7.26 - 6.92 7.52 7.96 8.68
EPDBP2006-8-09-TH △ 8 0.9 0.4 0.57 0.809 50 4 10 1.35 6.38 - 8.96 9.67 10.18 10.98
EPDBP2006-10-04-TH △ 10 0.4 0.4 0.57 0.704 50 4 10 2.54 5.57 10.89 11.7 12.27 12.73 13.52
EPDBP2006-10-09-TH △ 10 0.9 0.4 0.57 0.872 50 4 10 1.35 5.7 - 11.01 11.81 12.37 13.25
EPDBP2006-12-09-TH △ 12 0.9 0.4 0.57 0.934 55 4 10 1.35 5.14 - 13.05 13.94 14.54 15.49
EPDBP2006-15-04-TH △ 15 0.4 0.4 0.57 0.774 55 4 10 2.54 4.37 15.99 17.01 17.69 18.24 19.27
EPDBP2006-15-09-TH △ 15 0.9 0.4 0.57 1.029 55 4 10 1.35 4.49 - 16.1 17.11 17.78 18.81
EPDBP2008-4-04-TH △ 0.4 0.8 4 0.4 0.5 0.77 0.819 50 4 7 2.64 8.22 4.61 4.99 5.28 5.53 5.97
EPDBP2008-6-04-TH △ 6 0.4 0.5 0.77 0.847 50 4 7 2.64 7.01 6.66 7.14 7.5 7.79 8.3
EPDBP2008-8-09-TH △ 8 0.9 0.5 0.77 1.006 50 4 10 1.45 6.24 - 8.96 9.66 10.17 10.97
EPDBP2008-12-09-TH △ 12 0.9 0.5 0.77 1.131 55 4 10 1.45 4.99 - 13.04 13.93 14.54 15.48
EPDBP2008-16-09-TH △ 16 0.9 0.5 0.77 1.257 55 4 10 1.45 4.15 - 17.12 18.16 18.85 19.9
EPDBP2009-4-04-TH △ 0.45 0.9 4 0.4 0.6 0.86 0.907 50 4 4 3.46 8.15 4.5 4.75 4.94 5.11 5.41
EPDBP2009-8-04-TH △ 8 0.4 0.6 0.86 0.963 55 4 7 3.46 6.03 8.75 9.3 9.7 10.03 10.6
EPDBP2009-12-04-TH △ 12 0.4 0.6 0.86 1.019 55 4 10 3.46 4.78 12.99 13.86 14.46 14.95 15.78
EPDBP2009-16-04-TH △ 16 0.4 0.6 0.86 1.075 60 4 10 3.46 3.96 17.07 18.08 18.77 19.33 20.54
EPDBP2009-18-04-TH △ 18 0.4 0.6 0.86 1.103 65 4 10 3.46 3.65 19.1 20.19 20.91 21.5 23.11
EPDBP2009-20-04-TH △ 20 0.4 0.6 0.86 1.131 65 4 10 3.46 3.38 21.13 22.29 23.05 23.66 25.68
EPDBP2009-22-04-TH △ 22 0.4 0.6 0.86 1.159 65 4 10 3.46 3.15 23.17 24.38 25.17 25.81 28.24
EPDBP2009-24-04-TH △ 24 0.4 0.6 0.86 1.187 70 4 10 3.46 2.95 25.2 26.47 27.29 27.96 干渉なし
EPDBP2010-6-04-TH △ 0.5 1 6 0.4 0.8 0.94 1.013 50 6 7 5.09 8.26 6.82 7.24 7.57 7.85 8.34
EPDBP2010-8-04-TH △ 8 0.4 0.8 0.94 1.041 55 6 7 5.09 7.44 8.85 9.36 9.74 10.07 10.62
EPDBP2010-10-04-TH △ 10 0.4 0.8 0.94 1.068 55 6 10 5.09 6.76 11.07 11.79 12.33 12.78 13.54
EPDBP2010-10-09-TH △ 10 0.9 0.8 0.94 1.229 55 6 10 2.7 6.88 - 11.2 11.91 12.44 13.28
EPDBP2010-15-09-TH △ 15 0.9 0.8 0.94 1.386 60 6 10 2.7 5.64 - 16.28 17.19 17.84 18.84
EPDBP2010-20-04-TH △ 20 0.4 0.8 0.94 1.208 65 6 10 5.09 4.65 21.23 22.33 23.08 23.69 25.73
EPDBP2010-20-09-TH △ 20 0.9 0.8 0.94 1.543 65 6 10 2.7 4.77 - 21.35 22.44 23.18 24.68
EPDBP2010-25-09-TH △ 25 0.9 0.8 0.94 1.7 70 6 10 2.7 4.14 - 26.42 27.66 28.48 30.83
EPDBP2010-30-04-TH △ 30 0.4 0.8 0.94 1.348 75 6 10 5.09 3.54 31.37 32.76 33.66 34.82 38.57
EPDBP2010-30-09-TH △ 30 0.9 0.8 0.94 1.857 75 6 10 2.7 3.65 - 31.49 32.86 33.75 36.98
EPDBP2010-35-09-TH △ 35 0.9 0.8 0.94 2.015 80 6 10 2.7 3.27 - 36.55 38.04 39 43.12
EPDBP2010-40-09-TH △ 40 0.9 0.8 0.94 2.172 85 6 10 2.7 2.96 - 41.61 43.22 44.46 干渉なし
EPDBP2010-50-09-TH △ 50 0.9 0.8 0.94 2.486 95 6 10 2.7 2.48 - 51.73 53.53 55.55 干渉なし
EPDBP2010-60-09-TH △ 60 0.9 0.8 0.94 2.8 105 6 10 2.7 2.14 - 61.84 63.81 66.63 干渉なし
EPDBP2010-70-09-TH △ 70 0.9 0.8 0.94 3.114 115 6 10 2.7 1.88 - 71.94 74.09 干渉なし 干渉なし
EPDBP2015-8-04-TH △ 0.75 1.5 8 0.4 1.35 1.42 1.513 55 6 7 7.07 7.21 8.95 9.41 9.78 10.09 10.62
EPDBP2015-10-04-TH △ 10 0.4 1.35 1.42 1.541 55 6 7 7.07 6.51 10.97 11.52 11.93 12.28 12.9
EPDBP2015-12-04-TH △ 12 0.4 1.35 1.42 1.569 55 6 7 7.07 5.93 13 13.62 14.07 14.45 15.47
EPDBP2015-15-09-TH △ 15 0.9 1.35 1.42 1.849 60 6 10 3.89 5.36 - 16.4 17.25 17.88 18.86
EPDBP2015-20-09-TH △ 20 0.9 1.35 1.42 2.006 65 6 10 3.89 4.5 - 21.47 22.49 23.21 24.72
EPDBP2015-30-09-TH △ 30 0.9 1.35 1.42 2.32 75 6 10 3.89 3.4 - 31.59 32.9 33.78 37.01
EPDBP2018-4-04-TH △ 0.9 1.8 4 0.4 1.6 1.73 1.764 50 6 4 4.38 9.14 4.63 4.83 4.99 5.14 5.4
EPDBP2018-8-04-TH △ 8 0.4 1.6 1.73 1.819 50 6 4 6.61 7.07 8.68 9.02 9.27 9.49 10.27
EPDBP2018-12-04-TH △ 12 0.4 1.6 1.73 1.875 55 6 7 6.61 5.77 12.97 13.59 14.05 14.43 15.4
EPDBP2018-16-04-TH △ 16 0.4 1.6 1.73 1.931 60 6 7 6.61 4.87 17.02 17.77 18.3 18.73 20.54
EPDBP2018-20-04-TH △ 20 0.4 1.6 1.73 1.987 65 6 10 6.61 4.21 21.29 22.35 23.08 23.68 25.67
EPDBP2018-24-04-TH △ 24 0.4 1.6 1.73 2.043 65 6 10 6.61 3.71 25.35 26.53 27.33 27.97 30.8
EPDBP2018-28-04-TH △ 28 0.4 1.6 1.73 2.099 70 6 10 6.61 3.32 29.4 30.69 31.55 32.49 35.94
EPDBP2018-32-04-TH △ 32 0.4 1.6 1.73 2.154 70 6 10 6.61 3 33.45 34.85 35.76 37.11 干渉なし
EPDBP2018-36-04-TH △ 36 0.4 1.6 1.73 2.21 75 6 10 6.61 2.74 37.5 38.99 39.96 41.74 干渉なし
EPDBP2018-38-04-TH △ 38 0.4 1.6 1.73 2.238 80 6 10 6.61 2.62 39.53 41.06 42.05 44.06 干渉なし
EPDBP2018-40-04-TH △ 40 0.4 1.6 1.73 2.266 80 6 10 6.61 2.52 41.55 43.13 44.24 46.37 干渉なし
EPDBP2020-8-04-TH △ 1 2 8 0.4 1.7 1.92 2.008 50 6 4 7.42 6.96 8.7 9.03 9.28 9.5 10.27
EPDBP2020-12-04-TH △ 12 0.4 1.7 1.92 2.064 55 6 7 7.42 5.64 13 13.61 14.06 14.43 15.4
EPDBP2020-16-04-TH △ 16 0.4 1.7 1.92 2.12 60 6 7 7.42 4.74 17.05 17.79 18.31 18.74 20.54
EPDBP2020-20-04-TH △ 20 0.4 1.7 1.92 2.176 65 6 10 7.42 4.09 21.33 22.37 23.09 23.68 25.67
EPDBP2020-20-09-TH △ 20 0.9 1.7 1.92 2.495 65 6 10 4.24 4.2 - 21.48 22.49 23.2 24.68
EPDBP2020-25-09-TH △ 25 0.9 1.7 1.92 2.652 65 6 10 4.24 3.6 - 26.54 27.7 28.5 30.82
EPDBP2020-30-04-TH △ 30 0.4 1.7 1.92 2.315 70 6 10 7.42 3.04 31.46 32.79 33.67 34.81 38.51
EPDBP2020-30-09-TH △ 30 0.9 1.7 1.92 2.809 70 6 10 4.24 3.14 - 31.6 32.9 33.77 36.97
EPDBP2020-35-09-TH △ 35 0.9 1.7 1.92 2.966 75 6 10 4.24 2.79 - 36.66 38.08 39.02 干渉なし
EPDBP2020-40-04-TH △ 40 0.4 1.7 1.92 2.455 80 6 10 7.42 2.42 41.58 43.14 44.26 46.39 干渉なし
EPDBP2020-40-09-TH △ 40 0.9 1.7 1.92 3.123 80 6 10 4.24 2.51 - 41.72 43.25 44.5 干渉なし
EPDBP2020-50-09-TH △ 50 0.9 1.7 1.92 3.438 90 6 10 4.24 2.09 - 51.82 53.56 55.58 干渉なし
EPDBP2020-60-09-TH △ 60 0.9 1.7 1.92 3.752 100 6 10 4.24 1.79 - 61.92 63.84 干渉なし 干渉なし
EPDBP2020-70-09-TH △ 70 0.9 1.7 1.92 4.066 110 6 10 4.24 1.56 - 72.02 74.15 干渉なし 干渉なし
EPDBP2030-8-04-TH △ 1.5 3 8 0.4 2.5 2.86 2.937 50 6 4 8.5 6.25 8.87 9.13 9.35 9.55 10.33
EPDBP2030-16-04-TH △ 16 0.4 2.5 2.86 3.048 55 6 7 12.52 4.01 17.25 17.89 18.38 18.79 20.6
EPDBP2030-20-04-TH △ 20 0.4 2.5 2.86 3.104 60 6 7 12.52 3.4 21.29 22.04 22.6 23.34 25.74
EPDBP2030-30-04-TH △ 30 0.4 2.5 2.86 3.244 70 6 10 12.52 2.46 31.67 32.88 33.73 34.92 干渉なし
EPDBP2030-30-09-TH △ 30 0.9 2.5 2.86 3.724 70 6 10 6.95 2.54 - 31.82 33 33.84 干渉なし
EPDBP2030-40-04-TH △ 40 0.4 2.5 2.86 3.384 80 6 10 12.52 1.93 41.78 43.23 44.38 干渉なし 干渉なし
EPDBP2030-40-09-TH △ 40 0.9 2.5 2.86 4.038 80 6 10 6.95 2 - 41.92 43.34 干渉なし 干渉なし
EPDBP2030-50-09-TH △ 50 0.9 2.5 2.86 4.352 90 6 10 6.95 1.64 - 52.01 53.65 干渉なし 干渉なし
EPDBP2030-60-09-TH △ 60 0.9 2.5 2.86 4.667 100 6 10 6.95 1.39 - 62.1 干渉なし 干渉なし 干渉なし
EPDBP2030-70-09-TH △ 70 0.9 2.5 2.86 4.981 110 6 10 6.95 1.2 - 72.19 干渉なし 干渉なし 干渉なし
EPDBP2040-20-10-TH △ 2 4 20 1 8 3.86 4.279 70 8 7 12.01 4.95 20.56 21.67 22.31 22.8 23.59
EPDBP2040-30-10-TH △ 30 1 8 3.86 4.628 80 8 7 12.01 3.51 22.02 31.67 32.56 33.2 34.16
EPDBP2040-40-10-TH △ 40 1 8 3.86 4.977 90 8 10 12.01 2.65 22.02 42.04 43.4 44.34 干渉なし
EPDBP2040-50-10-TH △ 50 1 8 3.86 5.326 100 8 10 12.01 2.17 22.02 52.04 53.65 54.71 干渉なし
EPDBP2040-60-10-TH △ 60 1 8 3.86 5.675 110 8 10 12.01 1.83 22.02 62.04 63.88 干渉なし 干渉なし
EPDBP2050-30-10-TH △ 2.5 5 30 1 10 4.86 5.558 80 8 7 14.01 2.74 25.52 31.78 32.62 33.24 干渉なし
EPDBP2050-40-10-TH △ 40 1 10 4.86 5.907 90 8 7 14.01 2.09 25.52 41.78 42.84 43.57 干渉なし
EPDBP2050-60-10-TH △ 60 1 10 4.86 6.606 110 8 10 14.01 1.41 25.52 62.17 干渉なし 干渉なし 干渉なし
EPDBP2060-30-10-TH △ 3 6 30 1 12 5.86 6.488 80 8 7 16.01 1.9 29.03 31.89 32.68 干渉なし 干渉なし
EPDBP2060-40-10-TH △ 40 1 12 5.86 6.837 90 8 7 16.01 1.44 29.03 41.89 干渉なし 干渉なし 干渉なし
EPDBP2060-50-10-TH △ 50 1 12 5.86 7.187 100 8 7 16.01 1.17 29.03 51.89 干渉なし 干渉なし 干渉なし
EPDBP2060-60-10-TH △ 60 1 12 5.86 7.536 110 10 10 16.01 1.86 29.03 62.29 63.98 干渉なし 干渉なし
EPDBP2060-70-10-TH △ 70 1 12 5.86 7.885 120 10 10 16.01 1.61 29.03 72.29 74.19 干渉なし 干渉なし
EPDBP2060-80-10-TH △ 80 1 12 5.86 8.234 130 10 10 16.01 1.42 29.03 82.29 干渉なし 干渉なし 干渉なし
EPDBP2080-50-10-TH △ 4 8 50 1 14 7.86 9.117 110 10 7 18.01 1.19 32.03 51.95 干渉なし 干渉なし 干渉なし
EPDBP2080-60-10-TH △ 60 1 14 7.86 9.466 120 10 7 18.01 0.99 32.03 干渉なし 干渉なし 干渉なし 干渉なし
EPDBP2080-70-10-TH △ 70 1 14 7.86 9.815 130 10 7 18.01 0.86 32.03 干渉なし 干渉なし 干渉なし 干渉なし
EPDBP2080-80-10-TH △ 80 1 14 7.86 10.164 140 12 10 18.01 1.43 32.03 82.37 干渉なし 干渉なし 干渉なし
EPDBP2100-60-10-TH △ 5 10 60 1 18 9.86 11.326 130 12 7 22.01 1.01 39.03 62.13 干渉なし 干渉なし 干渉なし
EPDBP2100-75-10-TH △ 75 1 18 9.86 11.85 140 12 7 22.01 0.81 39.03 干渉なし 干渉なし 干渉なし 干渉なし
