EPDRF-TH | CARBIDE BALL END MILL | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00 ราคาปรกติ THB 1,738.32
พร้อมส่ง
SKU
EPDRF-TH
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
High-accuracy deep radius mill
EPDRF-TH | CARBIDE BALL END MILL | MOLDINO
EPDRF-TH | CARBIDE BALL END MILL | MOLDINO




±0.005
(中心基準 central axis)








More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า MOLDINO
โมเดล EPDRF-TH
Order No. EPDRF-TH
Dimension



商品コード
Item Code

 在庫

Stock

 寸　法 Size(mm)
 干渉角度
Interfe-rence
 angle
(°)		 勾配角に対する実有効首下長
Effective under neck length
 with respect to draft angle
外径
Tool
 dia.		 コーナ半径
Coner
 radius		 首下長
Under neck
 length		 刃長
Flute
 length		 首径
Neck dia.		 全長
Overall
 length		 シャンク径
Shank
 dia.


首R
Neck R

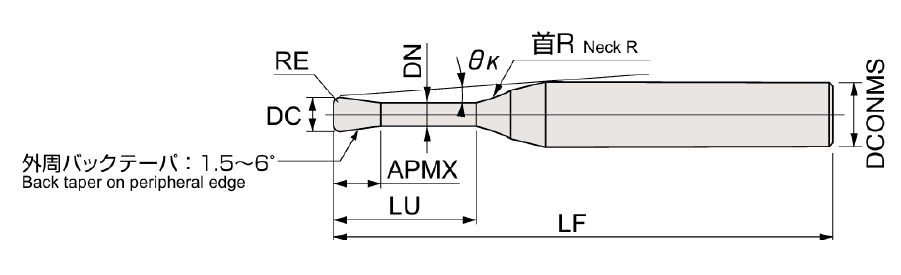

DC RE LU APMX DN LF DCONMS  θκ 0.5º 1º 1.5º 2º 3º
EPDRF4010-4-005-TH ● 1 0.05 4 0.8 0.94 50 4 4 7.67  4.75  4.95 5.13  5.28  5.56
EPDRF4010-6-005-TH ●     6 0.8 0.94 50 4 4 6.51  6.84  7.09  7.3  7.49  8.13
EPDRF4010-8-005-TH ●     8 0.8 0.94 50 4 4 5.66  8.92  9.21  9.46  9.73  10.78
EPDRF4010-10-005-TH ●     10 0.8 0.94 50 4 4 5  10.99  11.32  11.59  12.12  13.44
EPDRF4010-12-005-TH ●     12 0.8 0.94 60 4 4 4.48  13.06  13.42  13.84  14.51  16.09
EPDRF4010-16-005-TH ●     16 0.8 0.94 60 4 4 3.71  17.18  17.6  18.4  19.3  21.4
EPDRF4010-20-005-TH ●     20 0.8 0.94 60 4 4 3.17  21.29  21.93  22.96  24.09  26.71
EPDRF4010-4-01-TH ●   0.1 4 0.8 0.94 50 4 4 7.7  4.74  4.95  5.12  5.28  5.55
EPDRF4010-6-01-TH ●     6 0.8 0.94 50 4 4 6.54  6.83  7.09  7.3  7.49  8.11
EPDRF4010-8-01-TH ●     8 0.8 0.94 50 4 4 5.68  8.91  9.21  9.45  9.72  10.77
EPDRF4010-10-01-TH ●     10 0.8 0.94 50 4 4 5.02  10.99  11.32  11.59  12.11  13.42
EPDRF4010-12-01-TH ●     12 0.8 0.94 60 4 4 4.5  13.06  13.42  13.83  14.5  16.08
EPDRF4010-16-01-TH ●     16 0.8 0.94 60 4 4 3.72  17.18  17.6  18.39  19.29  21.39
EPDRF4010-20-01-TH ●     20 0.8 0.94 60 4 4 3.17  21.29  21.93  22.95  24.08  26.7
EPDRF4015-4-005-TH ● 1.5 0.05 4 1.35 1.42 50 4 4 7.12  4.8  4.99  5.16  5.31  5.59
EPDRF4015-8-005-TH ●     8 1.35 1.42 50 4 4 5.1  8.96  9.25  9.48  9.78  10.85
EPDRF4015-12-005-TH ●     12 1.35 1.42 60 4 4 3.97  13.09  13.45  13.89  14.57  16.16
EPDRF4015-15-005-TH ●     15 1.35 1.42 60 4 4 3.41  16.18  16.58  17.31  18.16  20.14
EPDRF4015-20-005-TH ●     20 1.35 1.42 60 4 4 2.76  21.32  21.98  23.01  24.14 -
EPDRF4015-4-01-TH ●   0.1 4 1.35 1.42 50 4 4 7.15  4.8  4.99  5.16  5.31  5.58
EPDRF4015-8-01-TH ●     8 1.35 1.42 50 4 4 5.12  8.96  9.24  9.48  9.77  10.83
EPDRF4015-12-01-TH ●     12 1.35 1.42 60 4 4 3.98  13.09  13.45  13.88  14.56  16.14
EPDRF4015-15-01-TH ●     15 1.35 1.42 60 4 4 3.42  16.18  16.58  17.3  18.15  20.12
EPDRF4015-20-01-TH ●     20 1.35 1.42 60 4 4 2.76  21.32  21.98  23.01  24.13 -
EPDRF4020-4-005-TH ● 2 0.05 4 1.7 1.92 50 4 4 6.46  4.8  4.99  5.16  5.31  5.59
EPDRF4020-6-005-TH ●     6 1.7 1.92 50 4 4 5.27  6.88  7.13  7.33  7.52  8.19
EPDRF4020-8-005-TH ●     8 1.7 1.92 50 4 4 4.46  8.96  9.25  9.48  9.78  10.85
EPDRF4020-12-005-TH ●     12 1.7 1.92 60 4 4 3.4  13.09  13.45  13.89  14.57  16.16
EPDRF4020-16-005-TH ●     16 1.7 1.92 60 4 4 2.75  17.21  17.63  18.45  19.36 -
EPDRF4020-20-005-TH ●     20 1.7 1.92 60 4 4 2.31  21.32  21.98  23.01  24.14 -
EPDRF4020-4-01-TH ●   0.1 4 1.7 1.92 50 4 4 6.49  4.8  4.99  5.16  5.31  5.58
EPDRF4020-6-01-TH ●     6 1.7 1.92 50 4 4 5.3  6.88  7.12  7.33  7.51  8.18
EPDRF4020-8-01-TH ●     8 1.7 1.92 50 4 4 4.47  8.96  9.24  9.48  9.77  10.83
EPDRF4020-12-01-TH ●     12 1.7 1.92 60 4 4 3.41  13.09  13.45  13.88  14.56  16.14
EPDRF4020-16-01-TH ●     16 1.7 1.92 60 4 4 2.76  17.21  17.62  18.44  19.35 -
EPDRF4020-20-01-TH ●     20 1.7 1.92 60 4 4 2.31  21.32  21.98  23.01  24.13 -
EPDRF4020-4-02-TH ●   0.2 4 1.7 1.92 50 4 4 6.57  4.79  4.98  5.15  5.3  5.57
EPDRF4020-6-02-TH ●     6 1.7 1.92 50 4 4 5.35  6.88  7.12  7.32  7.5  8.14
EPDRF4020-8-02-TH ●     8 1.7 1.92 50 4 4 4.51  8.95  9.24  9.47  9.75  10.8
EPDRF4020-12-02-TH ●     12 1.7 1.92 60 4 4 3.43  13.09  13.44  13.87  14.54  16.11
EPDRF4020-16-02-TH ●     16 1.7 1.92 60 4 4 2.77  17.21  17.62  18.43  19.33 -
EPDRF4020-20-02-TH ●     20 1.7 1.92 60 4 4 2.32  21.32  21.97  22.99  24.11 -
EPDRF4020-25-02-TH ●     25 1.7 1.92 70 4 4 1.93  26.44  27.42  28.69 - -
EPDRF4020-30-02-TH ●     30 1.7 1.92 70 4 4 1.66  31.55  32.8  34.4 - -
EPDRF4020-4-03-TH ●   0.3 4 1.7 1.92 50 4 4 6.64  4.79  4.97 5.14  5.29 5.55
EPDRF4020-8-03-TH ●     8 1.7 1.92 50 4 4 4.55  8.95  9.23  9.47  9.73  10.77
EPDRF4020-12-03-TH ●     12 1.7 1.92 60 4 4 3.45  13.09  13.44  13.85  14.52  16.08
EPDRF4020-16-03-TH ●     16 1.7 1.92 60 4 4 2.79  17.21  17.61  18.42  19.31 -
EPDRF4020-20-03-TH ●     20 1.7 1.92 60 4 4 2.33  21.31  21.96  22.98  24.09 -
EPDRF4020-4-05-TH ●   0.5 4 1.7 1.92 50 4 4 6.8  4.78  4.96  5.12  5.26  5.53
EPDRF4020-6-05-TH ●     6 1.7 1.92 50 4 4 5.5  6.86  7.1  7.3  7.48  8.05
EPDRF4020-8-05-TH ●     8 1.7 1.92 50 4 4 4.62  8.94  9.22  9.45  9.7  10.7
EPDRF4020-12-05-TH ●     12 1.7 1.92 60 4 4 3.5  13.08  13.43  13.83  14.48  16.01
EPDRF4020-16-05-TH ●     16 1.7 1.92 60 4 4 2.81  17.2  17.61  18.39  19.27 -
EPDRF4020-20-05-TH ●     20 1.7 1.92 60 4 4 2.35  21.31  21.95  22.95  24.06 -
EPDRF4020-25-05-TH ●     25 1.7 1.92 70 4 4 1.95  26.43  27.39  28.65 - -
EPDRF4020-30-05-TH ●     30 1.7 1.92 70 4 4 1.67  31.54  32.84  34.36 - -
EPDRF4025-8-01-TH ● 2.5 0.1 8 2 2.4 50 4 4 3.68  9  9.27  9.51  9.83  10.89
EPDRF4025-16-01-TH ●     16 2 2.4 60 4 4 2.19  17.24  17.67  18.5  19.4 -
EPDRF4025-20-01-TH ●     20 2 2.4 60 4 4 1.82  21.35  22.03  23.06 - -
EPDRF4025-8-02-TH ●   0.2 8 2 2.4 50 4 4 3.72  8.99  9.27  9.5  9.81  10.86
EPDRF4025-16-02-TH ●     16 2 2.4 60 4 4 2.2  17.24  17.67  18.48  19.38 -
EPDRF4025-20-02-TH ●     20 2 2.4 60 4 4 1.83  21.34  22.02  23.05 - -
EPDRF4025-12-03-TH ●   0.3 12 2 2.4 60 4 4 2.78  13.12  13.47  13.91  14.58 -
EPDRF4025-20-03-TH ●     20 2 2.4 60 4 4 1.84  21.34  22.01  23.03      -
EPDRF4025-12-05-TH ●   0.5 12 2 2.4 60 4 4 2.82  13.12  13.46  13.88  14.54 -
EPDRF4025-20-05-TH ●     20 2 2.4 60 4 4 1.85  21.34  22  23 - -
EPDRF4030-8-01-TH ● 3 0.1 8 2.5 2.86 60 6 4 5.61  9.07  9.34  9.56  9.94  11.02
EPDRF4030-16-01-TH ●     16 2.5 2.86 60 6 4 3.69  17.3  17.78  18.6  19.52  21.64
EPDRF4030-25-01-TH ●     25 2.5 2.86 70 6 4 2.67  26.52  27.58  28.87  30.28
EPDRF4030-30-01-TH ●     30 2.5 2.86 80 6 4 2.31  31.62  33.03  34.57  36.27
EPDRF4030-8-02-TH ●   0.2 8 2.5 2.86 60 6 4 5.65  9.07  9.33  9.55  9.92  10.99
EPDRF4030-12-02-TH ●     12 2.5 2.86 60 6 4 4.48  13.19  13.52  14.03  14.71  16.3
EPDRF4030-16-02-TH ●     16 2.5 2.86 60 6 4 3.71  17.3  17.77  18.59  19.5  21.6
EPDRF4030-20-02-TH ●     20 2.5 2.86 70 6 4 3.16  21.4  22.13  23.15  24.28  26.91
EPDRF4030-25-02-TH ●     25 2.5 2.86 70 6 4 2.67  26.51  27.57  28.86  30.27 -
EPDRF4030-30-02-TH ●     30 2.5 2.86 80 6 4 2.31  31.62  33.02  34.56  36.25 -
EPDRF4030-8-03-TH ●   0.3 8 2.5 2.86 60 6 4 5.68  9.07  9.33  9.54  9.9  10.95
EPDRF4030-16-03-TH ●     16 2.5 2.86 60 6 4 3.72  17.3  17.76  18.58  19.48  21.57
EPDRF4030-20-03-TH ●     20 2.5 2.86 70 6 4 3.17  21.4  22.12  23.14  24.26  26.88
EPDRF4030-25-03-TH ●     25 2.5 2.86 70 6 4 2.68  26.51  27.56  28.84  30.25 -
EPDRF4030-30-03-TH ●     30 2.5 2.86 80 6 4 2.32  31.62  33.01  34.54  36.23 -
EPDRF4030-8-05-TH ●   0.5 8 2.5 2.86 60 6 4 5.76  9.06  9.31  9.53  9.87  10.89
EPDRF4030-12-05-TH ●     12 2.5 2.86 60 6 4 4.55  13.18  13.51  13.99  14.65  16.2
EPDRF4030-16-05-TH ●     16 2.5 2.86 60 6 4 3.75  17.29  17.74  18.55  19.44  21.51
EPDRF4030-20-05-TH ●     20 2.5 2.86 70 6 4 3.2  21.39  22.1  23.11  24.22  26.82
EPDRF4030-25-05-TH ●     25 2.5 2.86 70 6 4 2.7  26.51  27.55  28.81  30.21 -
EPDRF4030-30-05-TH ●     30 2.5 2.86 80 6 4 2.33  31.61  32.99  34.52  36.19 -
EPDRF4030-35-05-TH ●     35 2.5 2.86 80 6 4 2.06  36.82  38.44  40.22  42.17 -
EPDRF4040-12-01-TH ● 4 0.1 12 4 3.9 60 6 4 3.4  13.13  13.47 13.94  14.62  16.2
EPDRF4040-20-01-TH ●     20 4 3.9 60 6 4 2.31  21.35  22.03  23.06  24.19 -
EPDRF4040-30-01-TH ●     30 4 3.9 80 6 4 1.65  31.57  32.93  34.46 - -
EPDRF4040-40-01-TH ●     40 4 3.9 80 6 4 1.28  41.95  43.82 - - -
EPDRF4040-12-02-TH ●   0.2 12 4 3.9 60 6 4 3.42  13.12  13.47  13.92  14.6  16.17
EPDRF4040-20-02-TH ●     20 4 3.9 60 6 4 2.32  21.34  22.02  23.05  24.17 -
EPDRF4040-30-02-TH ●     30 4 3.9 80 6 4 1.65  31.57  32.92  34.45 - -
EPDRF4040-40-02-TH ●     40 4 3.9 80 6 4 1.29  41.94  43.81 - - -
EPDRF4040-12-03-TH ●   0.3 12 4 3.9 60 6 4 3.44  13.12  13.47  13.91  14.58  16.14
EPDRF4040-20-03-TH ●     20 4 3.9 60 6 4 2.33  21.34  22.01  23.03  24.15 -
EPDRF4040-30-03-TH ●     30 4 3.9 80 6 4 1.66  31.57  32.91  34.44 - -
EPDRF4040-40-03-TH ●     40 4 3.9 80 6 4 1.29  41.94  43.8 - - -
EPDRF4040-12-05-TH ●   0.5 12 4 3.9 60 6 4 3.49  13.12  13.46  13.88  14.54  16.07
EPDRF4040-20-05-TH ●     20 4 3.9 60 6 4 2.35  21.34  22  23  24.11 -
EPDRF4040-30-05-TH ●     30 4 3.9 80 6 4 1.67  31.57  32.89  34.41 - -
EPDRF4040-40-05-TH ●     40 4 3.9 80 6 4 1.29  41.93  43.79 - - -
EPDRF4050-20-01-TH ● 5 0.1 20 5 4.9 70 6 4 1.28  21.35  22.03 - - -
EPDRF4050-40-01-TH ●     40 5 4.9 90 6 4 0.68  41.95      - - -
EPDRF4050-20-02-TH ●   0.2 20 5 4.9 70 6 4 1.28  21.34  22.02 - - -
EPDRF4050-40-02-TH ●     40 5 4.9 90 6 4 0.68  41.94      - - -
EPDRF4050-20-03-TH ●   0.3 20 5 4.9 70 6 4 1.29  21.34  22.01 - - -
EPDRF4050-40-03-TH ●     40 5 4.9 90 6 4 0.68  41.94      - - -
EPDRF4050-20-05-TH ●   0.5 20 5 4.9 70 6 4 1.3  21.34  22 - - -
EPDRF4050-40-05-TH ●     40 5 4.9 90 6 4 0.69  41.93      - - -
EPDRF4050-20-10-TH ●   1 20 5 4.9 70 6 4 1.33  21.32  21.95 - - -
EPDRF4050-40-10-TH ●     40 5 4.9 90 6 4 0.69  41.91 - - - -
EPDRF4060-30-02-TH ● 6 0.2 30 6 5.9 80 6 4 0 - - - - -
EPDRF4060-54-02-TH ●     54 6 5.9 100 6 4 0 - - - - -
EPDRF4060-72-02-TH ●     72 6 5.9 120 6 4 0 - - - - -
EPDRF4060-30-03-TH ●   0.3 30 6 5.9 80 6 4 0 - - - - -
EPDRF4060-54-03-TH ●     54 6 5.9 100 6 4 0 - - - - -
EPDRF4060-72-03-TH ●     72 6 5.9 120 6 4 0 - - - - -
EPDRF4060-30-05-TH ●   0.5 30 6 5.9 80 6 4 0 - - - - -
EPDRF4060-54-05-TH ●     54 6 5.9 100 6 4 0 - - - - -
EPDRF4060-72-05-TH ●     72 6 5.9 120 6 4 0 - - - - -
EPDRF4060-30-10-TH ●   1 30 6 5.9 80 6 4 0 - - - - -
EPDRF4060-54-10-TH ●     54 6 5.9 100 6 4 0 - - - - -
EPDRF4060-72-10-TH ●     72 6 5.9 120 6 4 0 - - - - -
