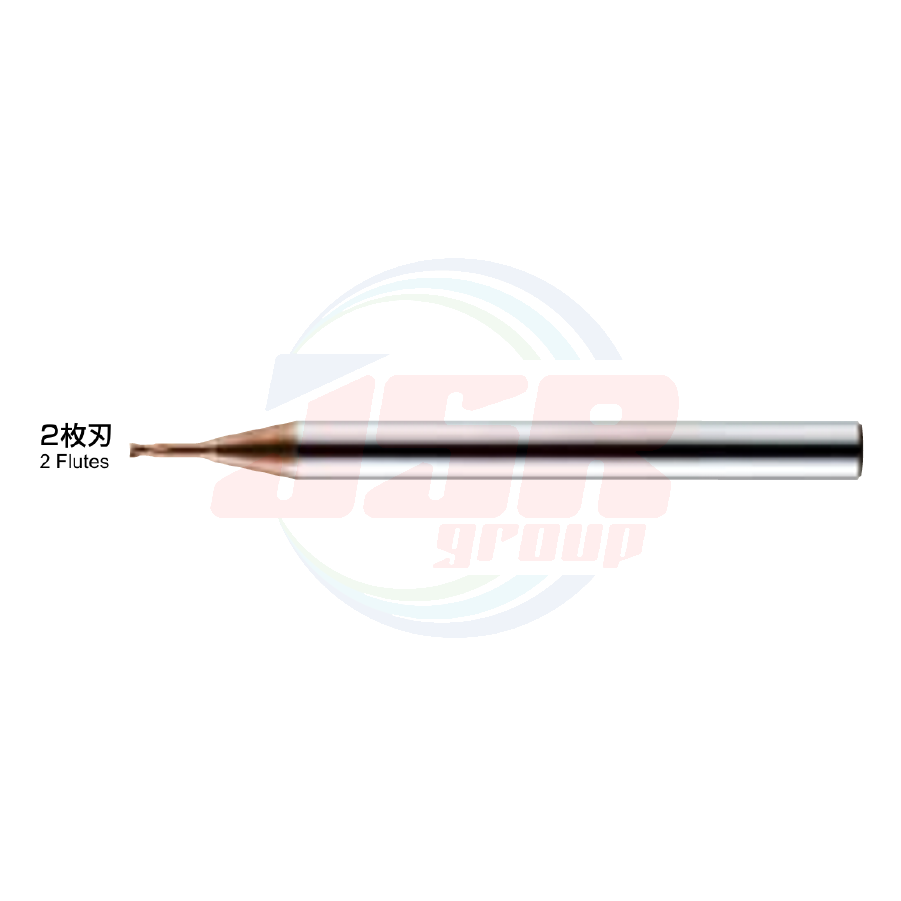

EPDSE-ATH | SQUARE END MILL | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00 ราคาปรกติ THB 2,778.50
พร้อมส่ง
SKU
EPDSE-ATH
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
Improved flute tip shape and neck shape suppresses warping to enable high accuracy cutting. Use of ATH and PN coatings further extends tool life.
EPDSE-ATH | SQUARE END MILL | MOLDINO
EPDSE-ATH | SQUARE END MILL | MOLDINO



Ø0.1~Ø0.5 : 0~-0.007
Ø0.6~Ø0.9 : 0~-0.01
Ø1~Ø6 : 0~-0.015











More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า MOLDINO
Model Moldino Carbide Square EPDSE-ATH
Order No. EPDSE-ATH

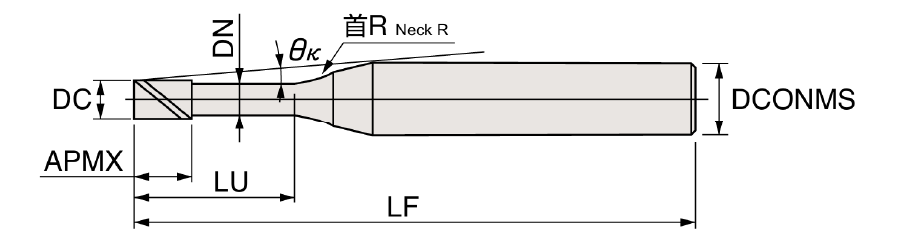

Dimension



商品コード
Item Code

 在庫

Stock

 寸　法 Size(mm)
 干渉角度
Interfe-rence
 angle
(°)		 勾配角に対する実有効首下長
Effective under neck length
 with respect to draft angle
ATH 外径
Tool
 dia.		 首下長
Under neck
 length		 刃長
Flute
 length		 首径
Neck dia.		 全長
Overall
 length		 シャンク径
Shank
 dia.


首R
Neck R
DC LU APMX DN LF DCONMS  θκ 0.5º 1º 1.5º 2º 3º
EPDSE2001-0.3-ATH ● 0.1 0.3 0.15 0.08 45 4 1 11.58  0.46  0.49  0.51  0.53  0.58
EPDSE2001-0.5-ATH ●   0.5 0.15 0.08 45 4 1 11.35  0.67  0.71  0.74  0.76  0.82
EPDSE2001-1-ATH ●   1 0.15 0.08 45 4 1 10.81  1.20  1.25  1.29  1.33  1.39
EPDSE2002-0.5-ATH ● 0.2 0.5 0.3 0.17 50 4 1 11.30  0.70  0.73  0.76  0.78  0.83
EPDSE2002-1-ATH ●   1 0.3 0.17 50 4 1 10.75  1.22  1.27  1.31  1.34  1.42
EPDSE2002-1.5-ATH ●   1.5 0.3 0.17 50 4 1 10.25  1.74  1.80  1.85  1.89  2.08
EPDSE2002-2-ATH ●   2 0.3 0.17 50 4 1 9.80  2.26  2.32  2.38  2.47  2.74
EPDSE2002-3-ATH ●   3 0.3 0.17 50 4 1 9.00  3.29  3.37  3.50  3.67  4.07
EPDSE2003-1-ATH ● 0.3 1 0.45 0.27 50 4 2 10.72  1.32  1.39  1.45  1.51  1.62
EPDSE2003-1.5-ATH ●   1.5 0.45 0.27 50 4 2 10.21  1.85  1.93  2.01  2.08  2.21
EPDSE2003-2-ATH ●   2 0.45 0.27 50 4 2 9.75  2.37  2.47  2.56  2.64  2.78
EPDSE2003-2.5-ATH ●   2.5 0.45 0.27 50 4 2 9.32  2.89  3.01  3.11  3.20  3.41
EPDSE2003-3-ATH ●   3 0.45 0.27 50 4 2 8.93  3.42  3.54  3.65  3.75  4.07
EPDSE2004-1-ATH ● 0.4 1 0.6 0.37 50 4 2 10.69  1.32  1.39  1.45  1.51  1.62
EPDSE2004-1.5-ATH ●   1.5 0.6 0.37 50 4 2 10.17  1.85  1.93  2.01  2.08  2.21
EPDSE2004-2-ATH ●   2 0.6 0.37 50 4 2 9.70  2.37  2.47  2.56  2.64  2.78
EPDSE2004-2.5-ATH ●   2.5 0.6 0.37 50 4 2 9.27  2.89  3.01  3.11  3.20  3.41
EPDSE2004-3-ATH ●   3 0.6 0.37 50 4 2 8.87  3.42  3.54  3.65  3.75  4.07
EPDSE2004-3.5-ATH ●   3.5 0.6 0.37 50 4 2 8.51  3.94  4.08  4.19  4.29  4.73
EPDSE2004-4-ATH ●   4 0.6 0.37 50 4 2 8.17  4.46  4.61  4.73  4.87  5.40
EPDSE2004-5-ATH ●   5 0.6 0.37 50 4 2 7.58  5.49  5.66  5.79  6.06  6.72
EPDSE2004-6-ATH ●   6 0.6 0.37 50 4 2 7.06  6.53  6.71  6.92  7.26  8.05
EPDSE2004-8-ATH ●   8 0.6 0.37 50 4 2 6.22  8.59  8.80  9.20  9.65  10.71
EPDSE2004-10-ATH ●   10 0.6 0.37 50 4 2 5.55  10.64  10.97  11.48  12.05  13.36
EPDSE2005-1-ATH ● 0.5 1 0.75 0.47 50 4 2 10.66  1.32  1.39  1.45  1.51  1.62
EPDSE2005-1.5-ATH ●   1.5 0.75 0.47 50 4 2 10.13  1.85  1.93  2.01  2.08  2.21
EPDSE2005-2-ATH ●   2 0.75 0.47 50 4 2 9.64  2.37  2.47  2.56  2.64  2.78
EPDSE2005-2.5-ATH ●   2.5 0.75 0.47 50 4 2 9.21  2.89  3.01  3.11  3.20  3.41
EPDSE2005-3-ATH ●   3 0.75 0.47 50 4 2 8.81  3.42  3.54  3.65  3.75  4.07
EPDSE2005-4-ATH ●   4 0.75 0.47 50 4 2 8.10  4.46  4.61  4.73  4.87  5.40
EPDSE2005-5-ATH ●   5 0.75 0.47 50 4 2 7.50  5.49  5.66  5.79  6.06  6.72
EPDSE2005-6-ATH ●   6 0.75 0.47 50 4 2 6.98  6.53  6.71  6.92  7.26  8.05
EPDSE2005-8-ATH ●   8 0.75 0.47 50 4 2 6.13  8.59  8.80  9.20  9.65  10.71
EPDSE2005-10-ATH ●   10 0.75 0.47 50 4 2 5.47  10.64  10.97  11.48  12.05  13.36
EPDSE2006-2-ATH ● 0.6 2 0.9 0.57 50 4 4 9.59  2.54  2.70  2.84  2.96  3.19
EPDSE2006-3-ATH ●   3 0.9 0.57 50 4 4 8.74  3.60  3.80  3.96  4.11  4.37
EPDSE2006-4-ATH ●   4 0.9 0.57 50 4 4 8.02  4.66  4.89  5.07  5.24  5.53
EPDSE2006-5-ATH ●   5 0.9 0.57 50 4 4 7.42  5.71  5.96  6.17  6.35  6.72
EPDSE2006-6-ATH ●   6 0.9 0.57 50 4 4 6.90  6.76  7.04  7.26  7.45  8.05
EPDSE2006-7-ATH ●   7 0.9 0.57 50 4 4 6.44  7.81  8.10  8.34  8.55  9.38
EPDSE2006-8-ATH ●   8 0.9 0.57 50 4 4 6.04  8.85  9.17  9.42  9.65  10.71
EPDSE2006-9-ATH ●   9 0.9 0.57 50 4 4 5.69  9.89  10.22  10.49  10.85  12.03
EPDSE2006-10-ATH ●   10 0.9 0.57 50 4 4 5.38  10.93  11.28  11.56  12.05  13.36
EPDSE2007-2-ATH ● 0.7 2 1.05 0.67 50 4 4 9.53  2.54  2.70  2.84  2.96  3.19
EPDSE2007-4-ATH ●   4 1.05 0.67 50 4 4 7.94  4.66  4.89  5.07  5.24  5.53
EPDSE2007-6-ATH ●   6 1.05 0.67 50 4 4 6.81  6.76  7.04  7.26  7.45  8.05
EPDSE2007-8-ATH ●   8 1.05 0.67 50 4 4 5.95  8.85  9.17  9.42  9.65  10.71
EPDSE2007-10-ATH ●   10 1.05 0.67 50 4 4 5.29  10.93 11.28  11.56  12.05 13.36
EPDSE2008-2-ATH ● 0.8 2 1.2 0.77 50 4 4 9.47  2.54  2.70  2.84  2.96  3.19
EPDSE2008-4-ATH ●   4 1.2 0.77 50 4 4 7.86  4.66  4.89  5.07  5.24  5.53
EPDSE2008-6-ATH ●   6 1.2 0.77 50 4 4 6.72  6.76  7.04  7.26  7.45  8.05
EPDSE2008-8-ATH ●   8 1.2 0.77 50 4 4 5.86  8.85  9.17  9.42  9.65  10.71
EPDSE2008-10-ATH ●   10 1.2 0.77 50 4 4 5.20  10.93  11.28  11.56  12.05  13.36
EPDSE2008-12-ATH ●   12 1.2 0.77 55 4 4 4.67  13.00  13.38  13.76  14.44  16.02
EPDSE2009-2-ATH ● 0.9 2 1.35 0.86 50 4 4 9.38  2.58  2.73  2.86  2.98  3.21
EPDSE2009-4-ATH ●   4 1.35 0.86 50 4 4 7.76  4.69  4.91  5.09  5.26  5.54
EPDSE2009-6-ATH ●   6 1.35 0.86 50 4 4 6.61  6.79  7.06  7.28  7.47  8.08
EPDSE2009-8-ATH ●   8 1.35 0.86 50 4 4 5.76  8.87  9.18  9.43  9.68  10.74
EPDSE2009-10-ATH ●   10 1.35 0.86 50 4 4 5.10  10.95  11.30  11.57  12.07  13.39
EPDSE2009-12-ATH ●   12 1.35 0.86 55 4 4 4.58  13.02  13.40  13.79  14.47  16.05
EPDSE2010-2-ATH ● 1 2 1.5 0.96 50 4 4 9.31  2.58  2.73  2.86  2.98  3.21
EPDSE2010-3-ATH ●   3 1.5 0.96 50 4 4 8.41  3.64  3.82  3.99  4.13  4.39
EPDSE2010-4-ATH ●   4 1.5 0.96 50 4 4 7.67  4.69  4.91  5.09  5.26  5.54
EPDSE2010-5-ATH ●   5 1.5 0.96 50 4 4 7.04  5.74  5.99  6.19  6.37  6.76
EPDSE2010-6-ATH ●   6 1.5 0.96 50 4 4 6.51  6.79  7.06  7.28  7.47  8.08
EPDSE2010-7-ATH ●   7 1.5 0.96 50 4 4 6.06  7.83  8.12  8.36  8.56  9.41
EPDSE2010-8-ATH ●   8 1.5 0.96 50 4 4 5.66  8.87  9.18  9.43  9.68  10.74
EPDSE2010-9-ATH ●   9 1.5 0.96 50 4 4 5.31  9.91  10.24  10.50  10.88  12.07
EPDSE2010-10-ATH ●   10 1.5 0.96 50 4 4 5.00  10.95  11.30  11.57  12.07  13.39
EPDSE2010-12-ATH ●   12 1.5 0.96 55 4 4 4.48  13.02  13.40  13.79  14.47  16.05
EPDSE2010-14-ATH ●   14 1.5 0.96 55 4 4 4.06  15.09  15.49  16.07  16.86  18.70
EPDSE2010-16-ATH ●   16 1.5 0.96 55 4 4 3.71  17.15  17.58  18.35  19.25  21.36
EPDSE2010-20-ATH ●   20 1.5 0.96 60 4 4 3.17  21.26  21.89  22.91  24.04  26.66
EPDSE2010-25-ATH ●   25 1.5 0.96 65 4 4 2.68  26.39  27.33  28.61  30.02  干渉なし
EPDSE2012-4-ATH ● 1.2 4 1.8 1.15 50 4 4 7.46  4.72  4.93  5.11  5.27  5.55
EPDSE2012-6-ATH ●   6 1.8 1.15 50 4 4 6.29  6.81  7.08  7.29  7.48  8.11
EPDSE2012-8-ATH ●   8 1.8 1.15 50 4 4 5.44  8.90  9.20  9.45  9.71  10.77
EPDSE2012-10-ATH ●   10 1.8 1.15 50 4 4 4.80  10.97  11.31  11.58  12.10  13.42
EPDSE2012-12-ATH ●   12 1.8 1.15 55 4 4 4.29  13.04  13.41  13.82  14.49  16.08
EPDSE2012-16-ATH ●   16 1.8 1.15 55 4 4 3.53  17.16  17.59  18.38  19.28  21.39
EPDSE2014-6-ATH ● 1.4 6 2.1 1.34 50 4 4 6.06  6.84  7.09  7.31  7.50  8.15
EPDSE2014-12-ATH ●   12 2.1 1.34 55 4 4 4.08  13.06  13.43  13.84  14.52  16.11
EPDSE2015-4-ATH ● 1.5 4 2.25 1.44 50 4 4 7.11  4.75  4.95  5.13  5.29  5.57
EPDSE2015-6-ATH ●   6 2.25 1.44 50 4 4 5.94  6.84  7.09  7.31  7.50  8.15
EPDSE2015-8-ATH ●   8 2.25 1.44 50 4 4 5.10  8.92  9.22  9.46  9.74  10.80
EPDSE2015-10-ATH ●   10 2.25 1.44 50 4 4 4.47  10.99  11.33  11.59  12.13  13.45
EPDSE2015-12-ATH ●   12 2.25 1.44 55 4 4 3.97  13.06  13.43  13.84  14.52  16.11
EPDSE2015-14-ATH ●   14 2.25 1.44 55 4 4 3.58  15.12  15.52  16.12  16.92  18.76
EPDSE2015-16-ATH ●   16 2.25 1.44 55 4 4 3.25  17.18  17.60  18.40  19.31  21.42
EPDSE2015-18-ATH ●   18 2.25 1.44 60 4 4 2.98  19.24  19.76  20.69  21.70  干渉なし
EPDSE2015-20-ATH ●   20 2.25 1.44 60 4 4 2.76  21.29  21.94  22.97  24.10  干渉なし
EPDSE2015-25-ATH ●   25 2.25 1.44 65 4 4 2.31  26.42  27.39  28.67  30.08  干渉なし
EPDSE2015-30-ATH ●   30 2.25 1.44 70 4 4 1.99  31.53  32.83  34.37  干渉なし  干渉なし
EPDSE2015-35-ATH ●   35 2.25 1.44 75 4 4 1.75  36.64  38.28  40.07  干渉なし  干渉なし
EPDSE2015-40-ATH ●   40 2.25 1.44 80 4 4 1.56  41.85  43.73  45.78  干渉なし  干渉なし
EPDSE2016-6-ATH ● 1.6 6 2.4 1.54 50 4 4 5.82  6.84  7.09  7.31  7.50  8.15
EPDSE2016-8-ATH ●   8 2.4 1.54 50 4 4 4.98  8.92  9.22  9.46  9.74  10.80
EPDSE2018-6-ATH ● 1.8 6 2.7 1.73 50 4 4 5.55  6.86  7.11  7.32  7.51  8.18
EPDSE2018-8-ATH ●   8 2.7 1.73 50 4 4 4.72 8.94  9.23 9.47 9.76 10.83
EPDSE2020-4-ATH ● 2 4 3 1.92 50 4 4 6.42  4.80  5.00  5.17  5.32  5.59
EPDSE2020-6-ATH ●   6 3 1.92 50 4 4 5.25  6.88  7.13  7.34  7.52  8.21
EPDSE2020-8-ATH ●   8 3 1.92 50 4 4 4.44  8.96  9.25  9.49  9.79  10.86
EPDSE2020-10-ATH ●   10 3 1.92 50 4 4 3.85  11.03  11.35  11.62  12.19  13.52
EPDSE2020-12-ATH ●   12 3 1.92 55 4 4 3.39  13.10  13.45  13.90  14.58  16.17
EPDSE2020-14-ATH ●   14 3 1.92 55 4 4 3.03  15.16  15.54  16.18  16.97  18.83
EPDSE2020-16-ATH ●   16 3 1.92 55 4 4 2.75  17.21  17.63  18.46  19.37  干渉なし
EPDSE2020-18-ATH ●   18 3 1.92 60 4 4 2.51  19.27  19.81  20.74  21.76  干渉なし
EPDSE2020-20-ATH ●   20 3 1.92 60 4 4 2.31  21.32  21.99  23.02  24.15  干渉なし
EPDSE2020-25-ATH ●   25 3 1.92 65 4 4 1.92  26.44  27.44  28.72  干渉なし  干渉なし
EPDSE2020-30-ATH ●   30 3 1.92 70 4 4 1.65  31.55  32.88  34.42  干渉なし  干渉なし
EPDSE2020-35-ATH ●   35 3 1.92 75 4 4 1.44  36.69  38.33  干渉なし  干渉なし  干渉なし
EPDSE2020-40-ATH ●   40 3 1.92 80 4 4 1.28  41.90  43.78  干渉なし  干渉なし  干渉なし
EPDSE2020-50-ATH ●   50 3 1.92 90 4 4 1.05  52.33  54.67  干渉なし  干渉なし  干渉なし
EPDSE2025-8-ATH ● 2.5 8 3.75 2.4 50 4 4 3.65  9.00  9.28  9.51  9.85  10.93
EPDSE2025-12-ATH ●   12 3.75 2.4 55 4 4 2.73  13.13  13.48  13.95  14.64  干渉なし
EPDSE2025-16-ATH ●   16 3.75 2.4 55 4 4 2.18  17.25  17.68  18.51  19.42  干渉なし
EPDSE2025-20-ATH ●   20 3.75 2.4 60 4 4 1.81  21.35  22.04  23.07  干渉なし  干渉なし
EPDSE2025-30-ATH ●   30 3.75 2.4 70 4 4 1.28  31.58  32.94  干渉なし  干渉なし  干渉なし
EPDSE2025-40-ATH ●   40 3.75 2.4 80 4 4 0.99  41.95  干渉なし  干渉なし  干渉なし  干渉なし
EPDSE2025-50-ATH ●   50 3.75 2.4 90 4 4 0.80  52.38  干渉なし  干渉なし  干渉なし  干渉なし
EPDSE2030-8-ATH ● 3 8 4.5 2.88 55 6 4 5.59  9.04  9.31  9.54  9.91  10.99
EPDSE2030-12-ATH ●   12 4.5 2.88 60 6 4 4.44  13.16  13.50  14.00  14.69  16.30
EPDSE2030-16-ATH ●   16 4.5 2.88 60 6 4 3.68  17.28  17.73  18.57  19.48  21.61
EPDSE2030-20-ATH ●   20 4.5 2.88 65 6 4 3.15  21.38  22.09  23.13  24.26  26.91
EPDSE2030-25-ATH ●   25 4.5 2.88 70 6 4 2.66  26.49  27.54  28.83  30.25  干渉なし
EPDSE2030-30-ATH ●   30 4.5 2.88 75 6 4 2.31  31.60  32.99  34.53  36.23  干渉なし
EPDSE2030-40-ATH ●   40 4.5 2.88 90 6 4 1.82  42.00  43.88  45.94  干渉なし  干渉なし
EPDSE2030-50-ATH ●   50 4.5 2.88 100 6 4 1.50  52.43  54.78  干渉なし  干渉なし  干渉なし
EPDSE2040-12-ATH ● 4 12 6 3.85 60 6 4 3.36  13.21  13.54  14.08  14.78  16.39
EPDSE2040-16-ATH ●   16 6 3.85 60 6 4 2.72  17.32  17.81  18.65  19.56  干渉なし
EPDSE2040-20-ATH ●   20 6 3.85 70 6 4 2.29  21.42  22.17  23.21  24.35  干渉なし
EPDSE2040-25-ATH ●   25 6 3.85 70 6 4 1.91  26.53  27.62  28.91  干渉なし  干渉なし
EPDSE2040-30-ATH ●   30 6 3.85 80 6 4 1.64  31.65  33.06  34.61  干渉なし  干渉なし
EPDSE2040-35-ATH ●   35 6 3.85 80 6 4 1.44  36.86  38.51  干渉なし  干渉なし  干渉なし
EPDSE2040-40-ATH ●   40 6 3.85 90 6 4 1.28  42.08  43.96  干渉なし  干渉なし  干渉なし
EPDSE2040-50-ATH ●   50 6 3.85 100 6 4 1.05  52.50  54.85  干渉なし  干渉なし  干渉なし
EPDSE2050-20-ATH ● 5 20 7.5 4.85 70 6 4 1.27  21.42  22.17  干渉なし  干渉なし  干渉なし
EPDSE2050-25-ATH ●   25 7.5 4.85 70 6 4 1.04  26.53  27.62  干渉なし  干渉なし  干渉なし
EPDSE2050-30-ATH ●   30 7.5 4.85 80 6 4 0.88  31.65  干渉なし  干渉なし  干渉なし  干渉なし
EPDSE2050-40-ATH ●   40 7.5 4.85 90 6 4 0.68  42.08  干渉なし  干渉なし  干渉なし  干渉なし
EPDSE2050-50-ATH ●   50 7.5 4.85 100 6 4 0.55  52.50  干渉なし  干渉なし  干渉なし  干渉なし
EPDSE2060-20-ATH ● 6 20 9 5.85 70 6 - 0 干渉なし  干渉なし  干渉なし  干渉なし  干渉なし
EPDSE2060-30-ATH ●   30 9 5.85 80 6 - 0 干渉なし  干渉なし  干渉なし  干渉なし  干渉なし
EPDSE2060-40-ATH ●   40 9 5.85 90 6 - 0 干渉なし  干渉なし  干渉なし  干渉なし  干渉なし
EPDSE2060-50-ATH ●   50 9 5.85 100 6 - 0 干渉なし 干渉なし  干渉なし 干渉なし 干渉なし
