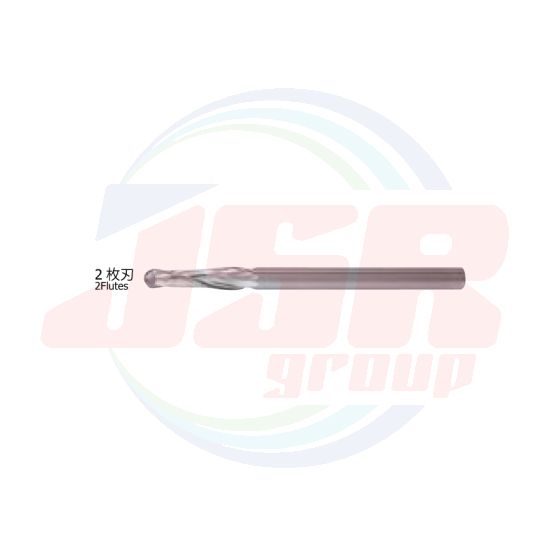

GTB2 | Carbide End Mills for Graphite | MOLDINO
ราคาต่ำสุด
THB 0.00
พร้อมส่ง
SKU
MOL-GTB2
GTB2
|
商品コード Item code |
在庫 Stock |
寸法 Size (mm) |
||||
|
外径 Tool dia. |
刃部テーパ半角 Taperangle on side |
刃長 Flute length |
全長 Overall length |
シャンク径 Shank dia. |
||
| GTB2020-05 | ☐ | 2 | 30′ | 12 | 100 | 4 |
| GTB2020-10 | ☐ | 2 | 1° | 12 | 100 | 4 |
| GTB2020-15 | ☐ | 2 | 1°30′ | 12 | 100 | 4 |
| GTB2020-20 | ☐ | 2 | 2° | 12 | 100 | 4 |
| GTB2020-25 | ☐ | 2 | 2°30′ | 12 | 100 | 4 |
| GTB2020-30 | ☐ | 2 | 3° | 12 | 100 | 4 |
| GTB2020-50 | ☐ | 2 | 5° | 12 | 100 | 4 |
| GTB2020-70 | ☐ | 2 | 7° | 12 | 100 | 4 |
| GTB2030-05 | ☐ | 3 | 30′ | 18 | 100 | 4 |
| GTB2030-10 | ☐ | 3 | 1° | 18 | 100 | 4 |
| GTB2030-15 | ☐ | 3 | 1°30′ | 18 | 100 | 4 |
| GTB2030-20 | ☐ | 3 | 2° | 18 | 100 | 4 |
| GTB2030-25 | ☐ | 3 | 2°30′ | 18 | 100 | 4 |
| GTB2030-30 | ☐ | 3 | 3° | 18 | 100 | 4 |
| GTB2030-50 | ☐ | 3 | 5° | 18 | 100 | 6 |
| GTB2030-70 | ☐ | 3 | 7° | 18 | 100 | 6 |
| GTB2040-05 | ☐ | 4 | 30′ | 25 | 120 | 4 |
| GTB2040-10 | ☐ | 4 | 1° | 25 | 120 | 4 |
| GTB2040-15 | ☐ | 4 | 1°30′ | 25 | 120 | 4 |
| GTB2040-20 | ☐ | 4 | 2° | 25 | 120 | 4 |
| GTB2040-25 | ☐ | 4 | 2°30′ | 25 | 120 | 6 |
| GTB2040-30 | ☐ | 4 | 3° | 25 | 120 | 6 |
| GTB2040-50 | ☐ | 4 | 5° | 25 | 120 | 8 |
| GTB2040-70 | ☐ | 4 | 7° | 25 | 120 | 8 |
| GTB2050-05 | ☐ | 5 | 30′ | 30 | 140 | 6 |
| GTB2050-10 | ☐ | 5 | 1° | 30 | 140 | 6 |
| GTB2050-15 | ☐ | 5 | 1°30′ | 30 | 140 | 6 |
| GTB2050-20 | ☐ | 5 | 2° | 30 | 140 | 6 |
| GTB2050-25 | ☐ | 5 | 2°30′ | 30 | 140 | 6 |
| GTB2050-30 | ☐ | 5 | 3° | 30 | 140 | 6 |
| GTB2050-50 | ☐ | 5 | 5° | 30 | 140 | 10 |
| GTB2050-70 | ☐ | 5 | 7° | 30 | 140 | 12 |
| GTB2060-05 | ☐ | 6 | 30′ | 35 | 140 | 6 |
| GTB2060-10 | ☐ | 6 | 1° | 35 | 140 | 6 |
| GTB2060-15 | ☐ | 6 | 1°30′ | 35 | 140 | 6 |
| GTB2060-20 | ☐ | 6 | 2° | 35 | 140 | 8 |
| GTB2060-25 | ☐ | 6 | 2°30′ | 35 | 140 | 8 |
| GTB2060-30 | ☐ | 6 | 3° | 35 | 140 | 8 |
| GTB2060-50 | ☐ | 6 | 5° | 35 | 140 | 10 |
| GTB2060-70 | ☐ | 6 | 7° | 35 | 140 | 12 |
| GTB2080-05 | ☐ | 8 | 30′ | 40 | 150 | 8 |
| GTB2080-10 | ☐ | 8 | 1° | 40 | 150 | 8 |
| GTB2080-15 | ☐ | 8 | 1°30′ | 40 | 150 | 8 |
| GTB2080-20 | ☐ | 8 | 2° | 40 | 150 | 10 |
| GTB2080-25 | ☐ | 8 | 2°30′ | 40 | 150 | 10 |
| GTB2080-30 | ☐ | 8 | 3° | 40 | 150 | 10 |
| GTB2080-50 | ☐ | 8 | 5° | 40 | 150 | 12 |
| GTB2080-70 | ☐ | 8 | 7° | 40 | 150 | 16 |
| GTB2100-05 | ☐ | 10 | 30′ | 50 | 180 | 10 |
| GTB2100-10 | ☐ | 10 | 1° | 50 | 180 | 10 |
| GTB2100-15 | ☐ | 10 | 1°30′ | 50 | 180 | 12 |
| GTB2100-20 | ☐ | 10 | 2° | 50 | 180 | 12 |
| GTB2100-25 | ☐ | 10 | 2°30′ | 50 | 180 | 12 |
| GTB2100-30 | ☐ | 10 | 3° | 50 | 180 | 12 |
| GTB2100-50 | ☐ | 10 | 5° | 50 | 180 | 16 |
| GTB2100-70 | ☐ | 10 | 7° | 50 | 180 | 20 |
| GTB2120-05 | ☐ | 12 | 30′ | 60 | 200 | 12 |
| GTB2120-10 | ☐ | 12 | 1° | 60 | 200 | 12 |
| GTB2120-15 | ☐ | 12 | 1°30′ | 60 | 200 | 12 |
| GTB2120-20 | ☐ | 12 | 2° | 60 | 200 | 16 |
| GTB2120-25 | ☐ | 12 | 2°30′ | 60 | 200 | 16 |
| GTB2120-30 | ☐ | 12 | 3° | 60 | 200 | 16 |
| GTB2120-50 | ☐ | 12 | 5° | 60 | 200 | 20 |
| GTB2120-70 | ☐ | 12 | 7° | 60 | 200 | 25 |
| GTB2140-05 | ☐ | 14 | 30′ | 70 | 220 | 12 |
| GTB2140-10 | ☐ | 14 | 1° | 70 | 220 | 16 |
| GTB2140-15 | ☐ | 14 | 1°30′ | 70 | 220 | 16 |
| GTB2140-20 | ☐ | 14 | 2° | 70 | 220 | 16 |
| GTB2140-25 | ☐ | 14 | 2°30′ | 70 | 220 | 16 |
| GTB2140-30 | ☐ | 14 | 3° | 70 | 220 | 20 |
| GTB2140-50 | ☐ | 14 | 5° | 70 | 220 | 25 |
| GTB2140-70 | ☐ | 14 | 7° | 70 | 220 | 25 |
| GTB2160-05 | ☐ | 16 | 30′ | 80 | 230 | 16 |
| GTB2160-10 | ☐ | 16 | 1° | 80 | 230 | 16 |
| GTB2160-15 | ☐ | 16 | 1°30′ | 80 | 230 | 16 |
| GTB2160-20 | ☐ | 16 | 2° | 80 | 230 | 20 |
| GTB2160-25 | ☐ | 16 | 2°30′ | 80 | 230 | 20 |
| GTB2160-30 | ☐ | 16 | 3° | 80 | 230 | 20 |
| GTB2160-50 | ☐ | 16 | 5° | 80 | 230 | 25 |
| GTB2160-70 | ☐ | 16 | 7° | 80 | 230 | 32 |
| แบรนด์สินค้า | MOLDINO |
|---|
ショート刃長 Short
○ 標準切削条件表 Recommended cutting conditions GTB
|
被削材 Work material
|
グラファイト Graphite |
鋳 鉄 Cast irons FC, FCD |
非鉄金属、アルミ、銅合金 Non-ferrous-metal, Aluminium, Cu-alloys100 |
||||
|
硬 度 |
|
150～200HB |
|
||||
|
切削条件 Conditions |
切削速度 Cutting speed vc=200～250m/min |
切削速度 Cutting speed vc=50～100m/min |
切削速度 Cutting speed vc=150～100m/min |
||||
|
ボール半径 RE(mm) |
外径 DC(mm) |
回転数 Revolution min-1 |
送り速度 Table Speed mm/min |
回転数 Revolution min-1 |
送り速度 Table Speed mm/min |
回転数 Revolution min-1 |
送り速度 Table Speed mm/min |
| RE1 | 2 | 44,000 | 800 ~ 1,000 | 11,000 | 250 ~ 300 | 25,000 | 500 ~ 600 |
| RE2 | 4 | 22,000 | 1,000 ~ 1,300 | 5,600 | 300 ~ 400 | 12,500 | 600 ~ 800 |
| RE3 | 6 | 15,000 | 1,200 ~ 1,500 | 3,700 | 350 ~ 450 | 8,500 | 700 ~ 900 |
| RE4 | 8 | 11,000 | 1,800 ~ 2,000 | 2,800 | 550 ~ 600 | 6,400 | 1,100 ~ 1,200 |
| RE5 | 10 | 8,800 | 2,000 ~ 2,500 | 2,200 | 600 ~ 700 | 5,100 | 1,200 ~ 1,400 |
| RE6 | 12 | 7,300 | 2,000 ~ 2,500 | 1,800 | 600 ~ 700 | 4,200 | 1,200 ~ 1,400 |
| RE7.5 | 15 | 5,800 | 1,800 ~ 2,000 | 1,500 | 550 ~ 600 | 3,400 | 1,100 ~ 1,200 |
| RE8 | 16 | 5,500 | 1,600 ~ 1,800 | 1,400 | 500 ~ 600 | 3,200 | 1,000 ~ 1,200 |
| RE9 | 18 | 4,900 | 1,600 ~ 1,700 | 1,200 | 400 ~ 500 | 2,800 | 800 ~ 1,000 |
| RE10 | 20 | 4,400 | 1,200 ~ 1,400 | 1,100 | 350 ~ 450 | 2,500 | 700 ~ 900 |
【注意】
① 被削材、加工形状に合わせて、適切なクーラントを使用してください。
② 上記に切削条件を示しますが、被削材の硬さ、切込み、ツーリング、機械の状態により条件を増減してください。
③ 汎用機、NCフライス盤で加工される場合は、切りくずの飛散防止のため、吸引機のご使用、または湿式切削を推奨します。乾式と湿式の寿命差はありません。
④ 回転数が不足する場合は、増速スピンドルのご使用を推奨します。
【Note】
① Use the appropriate coolant for the work material and machining shape.
② Standard cutting conditions are described above, but allowance should be made forthese conditions according to hardness of work materials, deph of cut, tooling, andconditions of machines.
③ When machining with a general purpose machine or an NC milling machine, it isrecommended to use an aspirator or to perform wet cutting in order to prevent chipsfrom scattering.There is no difference in life of end mills between dry cutting andwet cutting.
④ In the case of insufficient revolution speed, it is recommended to use a high speed milling attachment.
○ GTBの対応被削材
Applicable work material of GTB
|
炭素鋼 合金鋼 Carbon steel Alloy steel |
プリハードン鋼 Pre-hardened steel ≦ 45HRC |
高硬度 Hardened steel |
ステンレス鋼 Stainless steel |
チタン合金 耐熱合金 Titanium alloy Heat-resistant alloy |
銅合金 Copper alloy |
アルミ合金 Aluminum alloy |
||
|
＞45HRC ≦ 55HRC |
＞ 55HRC ≦ 65HRC |
＞ 65HRC | ||||||
| グラファイト用 for Graphite | ||||||||
□ 印：特定代理店在庫です。弊社営業へお問合せください。
□ ：Stocked by specified distributor. Contact with our sales department.
