YR4-CS

商品コード Item code	在庫 Stock	寸法 Size (mm)
商品コード Item code	在庫 Stock	外径 Tool dia.	刃長 Flute length	全長 Overall length	シャンク径 Shank dia.
YR4010-CS	□	1	2.5	40	4
YR4015-CS	□	1.5	4	40	4
YR4020-CS	□	2	6	40	4
YR4025-CS	□	2.5	8	40	4
YR4030-CS	□	3	10	45	6
YR4040-CS	□	4	12	45	6
YR4050-CS	□	5	15	50	6
YR4060-CS	□	6	15	50	6
YR4080-CS	□	8	20	60	8
YR4100-CS	□	10	25	70	10
YR4120-CS	□	12	30	75	12
YR4160-CS	□	16	35	90	16
YR4200-CS	□	20	40	105	20

◎ YS-CS、YR-CS の対応被削材

Applicable work material of YS-CS, YR-CS

炭素鋼合金鋼

Carbon steel Alloy steel

プリハードン鋼

Pre-hardened steel≦ 45HRC

高硬度 Hardened steel

ステンレス鋼

Stainless steel

チタン合金耐熱合金

Titanium alloy Heat-resistant alloy

銅合金

Copper alloy

アルミ合金

Aluminum alloy

＞ 45HRC

≦ 55HRC

＞ 55HRC

≦ 65HRC

＞ 65HRC

◎

○

◎

□ 印：特定代理店在庫です。弊社営業へお問合せください。 □：Stocked by specified distributor. Contact with our sales department.

More Information

ข้อมูลเพิ่มเติม
แบรนด์สินค้า	MOLDINO

Dimension

ピンカド ®・レギュラー刃長 Pinkado, Regular

YS-CS YR-CS

2枚刃・ショート刃長・ピンカド 4枚刃・レギュラー刃長・ピンカド

2ft, Short, Pinkado 4ft, Regular, Pinkado

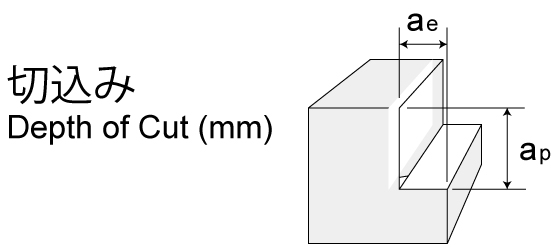

	ae	ap
DC＜φ3	0.05DC以下	1.5DC以下
φ3≦DC	0.1DC以下	1.5DC以下

＜側面切削＞ Side Milling

被削材 Work material	銅合金・アルミ合金 Copper alloys, Aluminum alloys		鋳鉄・炭素鋼 Cast irons, Carbon steels FC200、SS400、S50C		ステンレス鋼 Stainless steels SUS304、SUS316		合金鋼・工具鋼 Alloy steels, Tool steels SCM、SKD、ARK1		プリハードン鋼・焼入れ鋼 Pre-hardened steels, Hardened steels CENA1、NAK80、SKD
硬度 Hardness	－		～250HB		－		25～35HRC		35～45HRC
切削条件外径 Conditions DC mm	vc＝180～200m/min		vc＝80～90m/min		vc＝25～35m/min		vc＝50～60m/min		vc＝40～50m/min
切削条件外径 Conditions DC mm	回転数n Revolition min-1	送り速度vf Table Speed mm/min	回転数n Revolition min-1	送り速度vf Table Speed mm/min	回転数n Revolition min-1	送り速度vf Table Speed mm/min	回転数n Revolition min-1	送り速度vf Table Speed mm/min	回転数n Revolition min-1	送り速度vf Table Speed mm/min
0.2	30,000　～50,000	600～1,000	30,000 ～50,000	220～1,000	25,000 ～40,000	160～700	25,000 ～40,000	160～700	20,000 ～38,000	60～240
0.5
0.8
1	20,000	600	20,000	220	15,200	150	16,000	160	12,000	60
2	20,000	700	12,000	250	7,600	190	8,000	200	6,500	80
3	20,000	750	9,500	280	5,500	210	5,800	220	4,700	90
4	16,000	800	7,100	280	4,100	210	4,300	220	3,500	90
5	12,500	800	5,600	280	3,300	210	3,500	220	2,800	90
6	10,600	900	4,700	280	2,800	210	2,900	220	2,300	90
8	8,000	950	3,500	280	2,000	210	2,100	220	1,700	100
10	6,400	950	2,800	280	1,600	210	1,700	220	1,400	100
12	5,300	950	2,300	280	1,300	210	1,400	220	1,100	100
16	4,000	950	1,700	280	950	210	1,000	220	800	100
20	3,200	950	1,400	280	760	210	800	220	650	100

【注意】

① 被削材、加工形状に合わせて、適切なクーラントを使用してください。

② この標準切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。

③ 上記の切削条件は2枚刃の場合を示します。4枚刃は送り速度を1.5倍にしてください

【Note】

①Use the appropriate coolant for the work material and machining shape.

②These Recommended Cutting Conditions indicate only the rule of a thumb for the cutting conditions. In actual machining, the condition should be adjusted according to the machining shape, purpose and the machine type.

③The cutting conditions given above is applied to 2-flute type end mills. As for 4-flute type, increase the feed by 1.5 times.
