SERIES 103 | Outside Micrometers | MITUTOYO

MITUTOYO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00 ราคาปรกติ THB 1,570.09
พร้อมส่ง
SKU
1MIT-OM-V
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ

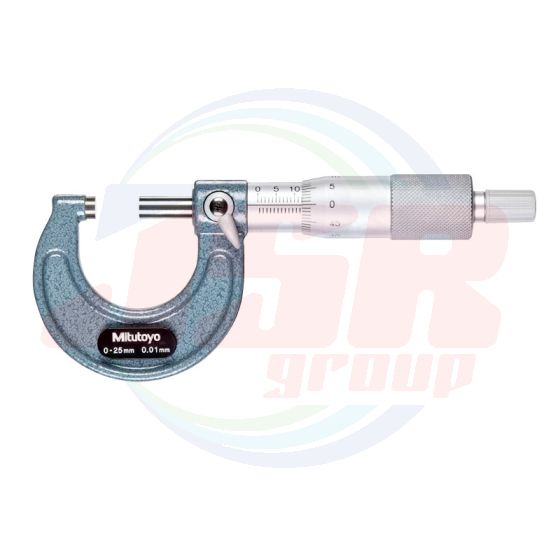

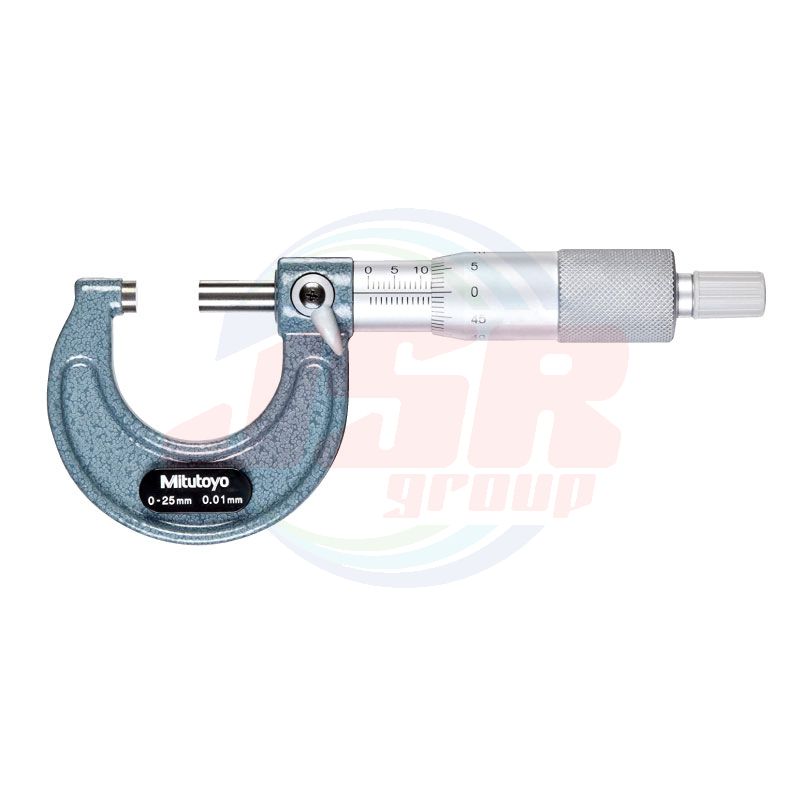

• This is a simple, classic analog micrometer that represents the roots of our company’s foundation.

• Measuring faces: Carbide tipped

• Equipped with Ratchet Stop for constant measuring force.



With ratchet stop

SERIES 103 | Outside Micrometers | MITUTOYO
SERIES 103 | Outside Micrometers | MITUTOYO SERIES 103 | Outside Micrometers | MITUTOYO

SPECIFICATIONS

Metric

Code No. Range (mm) Measuring force (N) Graduation (mm) MPE*1 (µm) Flatness (μm) Parallelism (μm)
103-129 0 - 25 5 - 10 0.001 ±2 0.06 2
103-130 25 - 50
103-139-10 50 - 75 0.01 3
103-140-10 75 - 100 ±3
103-141-10 100 - 125
103-142-10 125 - 150
103-143-10 150 - 175 ±4
103-144-10 175 - 200 4
103-145-10 200 - 225
103-146-10 225 - 250 ±5
103-147-10 250 - 275
103-148-10 275 - 300 5
103-149 300 - 325 10 - 15 ±6 1
103-150 325 - 350
103-151 350 - 375
103-152 375 - 400 ±7 6
103-153 400 - 425
103-154 425 - 450
103-155 450 - 475 ±8
103-156 475 - 500 7
103-157 500 - 525
103-158 525 - 550 ±9
103-159 550 - 575
103-160 575 - 600 8
103-161 600 - 625 ±10
103-162 625 - 650
103-163 650 - 675
103-164 675 - 700 ±11 9
103-165 700 - 725
103-166 725 - 750
103-167 750 - 775 ±12
103-168 775 - 800 10
103-169 800 - 825
103-170 825 - 850 ±13
103-171 850 - 875
103-172 875 - 900 11
103-173 900 - 925 ±14
103-174 925 - 950
103-175 950 - 975
103-176 975 - 1000 ±15 12



Metric

Code No. Range (mm) Measuring force (N) Graduation (mm) MPE*1 (µm) Flatness (μm) Parallelism (μm)
103-137 0 - 25 5 - 10 0.01 ±2 0.06 2
103-138 25 - 50
103-255 50 - 75 0.001
103-256 75 - 100 ±3 3
103-257 100 - 125
103-258 125 - 150

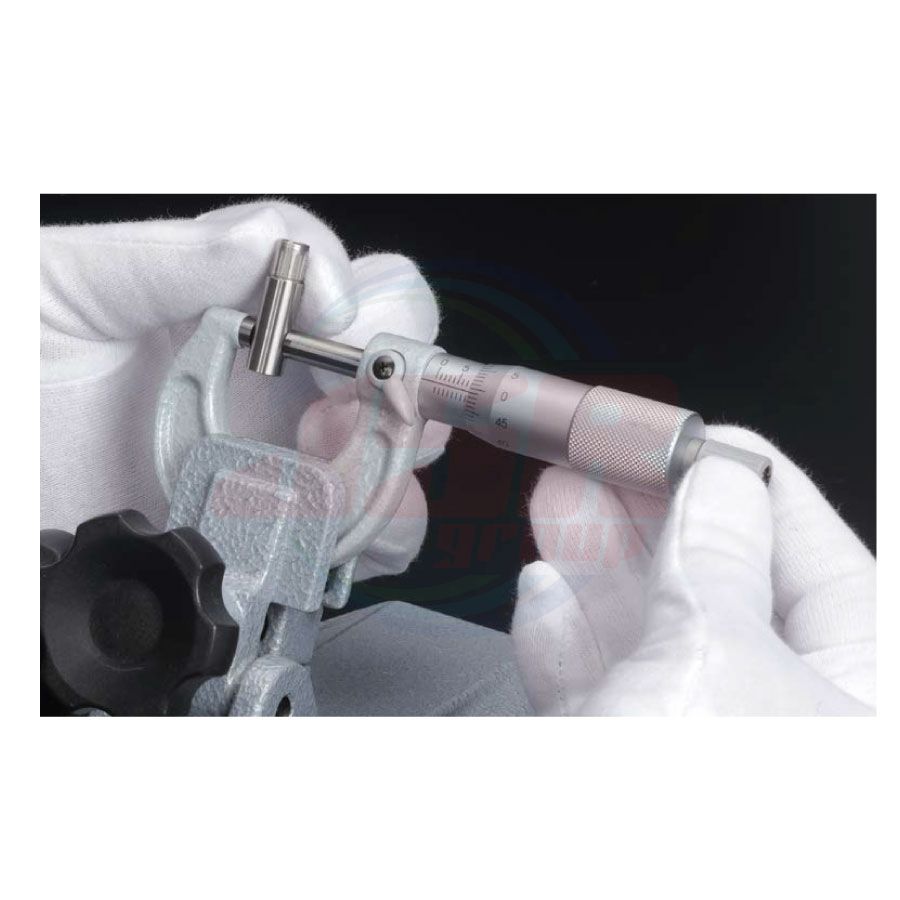

• Standard accessories: Setting standard, 1 pc. (except for measuring range 0 to 25 mm (0 to 1 in) models), Spanner (301336), 1 pc. (for
maximum measuring range up to 300 mm (12 in)), Spanner (200154), 1 pc. (for maximum measuring range 325 mm (13 in) or over)
*1 MPE: Maximum permissible error J MPE
*2 Maximum permissible error of the indication measured by contacting the full measuring face with the object to be measured. J MPE is
a term specified by JIS B 7502: 2016 which has been prepared based on ISO 3611: 2010 with some modifications of the technical
contents. The measurement method has not been changed from JIS B 7502: 1994.

More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า MITUTOYO
Dimension

Outside Micrometers
SERIES 103

DIMENSIONS

Range (mm) L a b c
0 - 25 0 9 28 2.5
25 - 50 25 10 38
50 - 75 50 12 49
75 - 100 75 14 60
100 - 125 100 16.7 79 5.3
125 - 150 125 18.8 94 5.7
150 - 175 150 19.1 106 6.1
175 - 200 175 18.2 118 6.3
200 - 225 200 16.8 130 6.7
225 - 250 225 18 143 5.5
250 - 275 250 156 6.5
275 - 300 275 169

DIMENSIONS

Range (mm) L a b c
300 - 325 300 28 187 18
325 - 350 325 199
350 - 375 350 212
375 - 400 375 224
400 - 425 400 236
425 - 450 425 248
450 - 475 450 261
475 - 500 475 273
500 - 525 500 307 40
525 - 550 525 15
550 - 575 550 332 40
575 - 600 575 15
600 - 625 600 355 40
625 - 650 625 15
650 - 675 650 382 40
675 - 700 675 15
700 - 725 700 405 40
725 - 750 725 15
750 - 775 750 430 40
775 - 800 775 15
800 - 825 800 455 40
825 - 850 825 15
850 - 875 850 480 40
875 - 900 875 15
900 - 925 900 505 40
925 - 950 925 15
950 - 975 950 530 40
975 - 1000 975 15
