511-807 | Bore Gages SERIES 511 — with Micrometer Head | MITUTOYO

MITUTOYO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาพิเศษ THB 0.00 ราคาปรกติ THB 13,442.06
*ราคายังไม่รวม VAT
สินค้าหมด
SKU
511-807
QTY:
0
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ

• Micrometer head is attached to the anvil for convenient and accurate dimensional measurements.

• Carbide-tipped contact point for durability and wear resistance.

511-807 | Bore Gages SERIES 511 — with Micrometer Head | MITUTOYO
511-807 | Bore Gages SERIES 511 — with Micrometer Head | MITUTOYO

SPECIFICATIONS

Metric

Order No. Range (mm) Stroke of contact
point (mm)		 Accuracy*
(μm)		 Repeatability*
(μm)		 Adjacent error*
(μm)		 Measuring
force (N)		 Guide force
(N)
511-803 60 - 100 1.6 2 0.5 1 5 or less 10 or less
511-804 100 - 160
511-805 150 - 250 6 or less 15 or less
511-806 250 - 400
511-807 400 - 600 20 or less
511-808 600 - 800
511-823-20 60 - 100 1.6 2 0.5 1 5 or less 10 or less
511-824-20 100 - 160
511-825-20 150 - 250 6 or less 15 or less
511-826-20 250 - 400
511-827-20 400 - 600 20 or less
511-828-20 600 - 800
511-813-20 60 - 100 1.6 2 0.5 1 5 or less 10 or less
511-814-20 100 - 160
511-815-20 150 - 250 6 or less 15 or less
511-816-20 250 - 400
511-817-20 400 - 600 20 or less
511-818-20 600 - 800



Order No. Content of set Probing
depth (mm)
Bore gage Dial indicator Dial protection cover Micrometer head Sub-Anvil Spanner
511-803 511-803 Not supplied Not supplied 1 pc. 2 pcs. 3 pcs. 150
511-804 511-804 3 pcs. 2 pcs.
511-805 511-805 4 pcs. 250
511-806 511-806 3 pcs.
511-807 511-807 2 pcs.
511-808 511-808 2 pcs.
511-823-20 511-803 2109AB-10
(Graduation: 0.001 mm)		 21DZA000 1 pc. 2 pcs. 3 pcs. 150
511-824-20 511-804 3 pcs. 2 pcs.
511-825-20 511-805 4 pcs. 250
511-826-20 511-806 3 pcs.
511-827-20 511-807 2 pcs.
511-828-20 511-808 2 pcs.
511-813-20 511-803 2046AB
(Graduation: 0.01 mm)		 21DZA000 1 pc. 2 pcs. 3 pcs. 150
511-814-20 511-804 3 pcs. 2 pcs.
511-815-20 511-805 4 pcs. 250
511-816-20 511-806 3 pcs.
511-817-20 511-807 2 pcs.
511-818-20 511-808 2 pcs

* Accuracy of the bore gage alone.

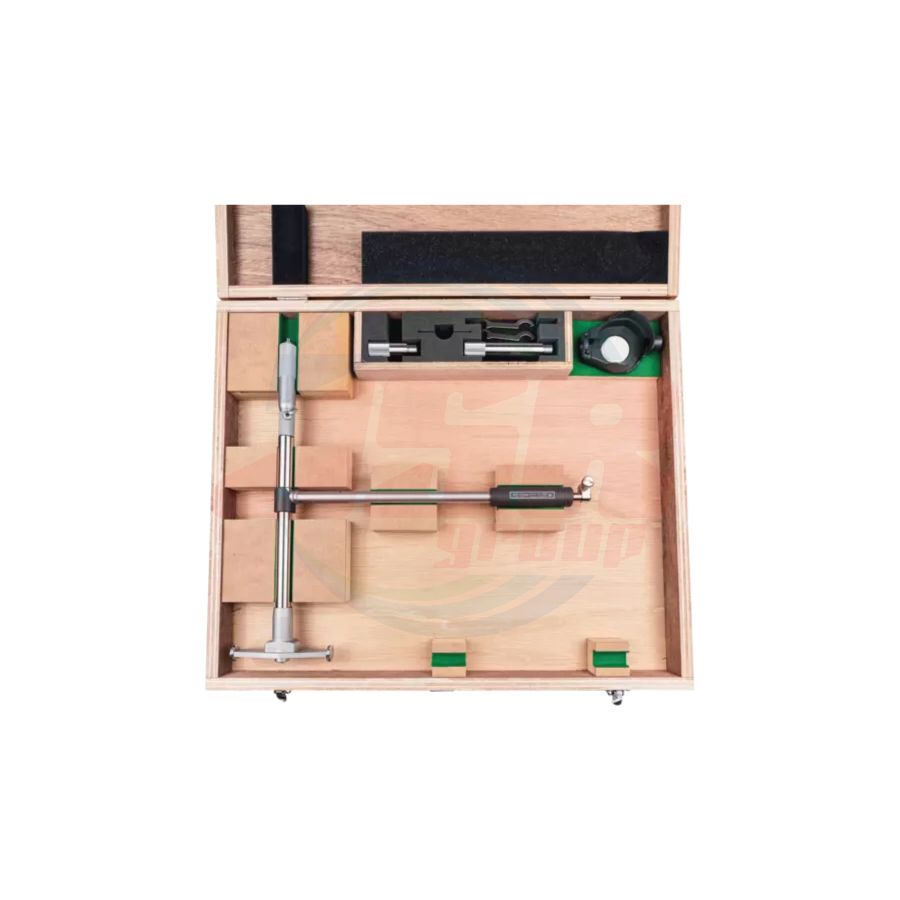

Note 1: Storage boxes for 511-807/808 models are made of wood. The boxes of other models are made of plastic.
Note 2: It is not permissible to expand measuring range using sub-anvils other than as supplied as standard accessories. (The measurement accuracy in such cases is not guaranteed.)



More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า MITUTOYO
Order no. 511-807 (CGM-600X)
Stroke of contact point 1.6 mm
Accuracy 2 μm
Repeatability 0.5 μm
Adjacent error 1 μm
Measuring force (N) 6 or less
Guide force (N) 20 or less
Bore gage 511-807
Dial indicator Not supplied
Dial protection cover Not supplied
Sub-Anvil 2 pcs.
Spanner 2 pcs.
Probing depth 250 mm
Dimension

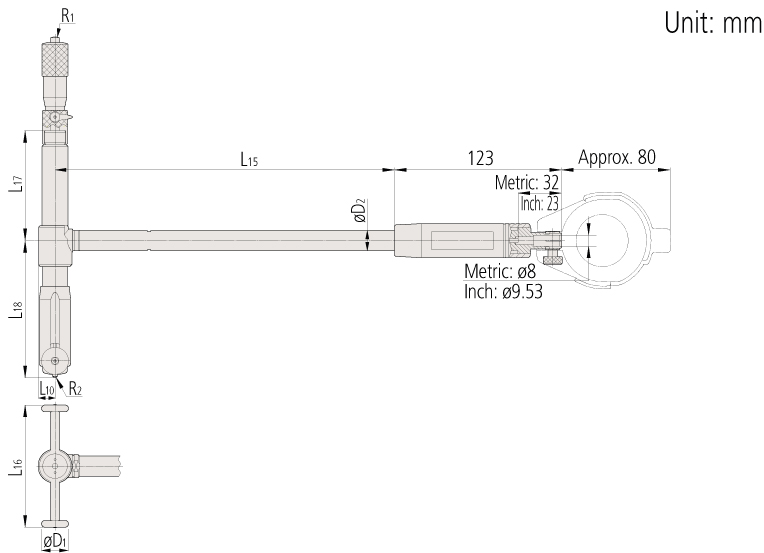

DIMENSIONS

Range L15 R1 L18 R2 L10 L16 øD1 øD2 L17
60 - 100 mm 150 SR8 28.9 SR1.0 9 38 ø12.8 ø12 7
100 - 160 mm SR10 50 16.5
150 - 250 mm 250 70.3 SR1.5 15 78 ø19.8 ø15 25.1
250 - 400 mm 100.9 12 90 81
400 - 600 mm 200.9 16 120 85
600 - 800 mm 300.9 185

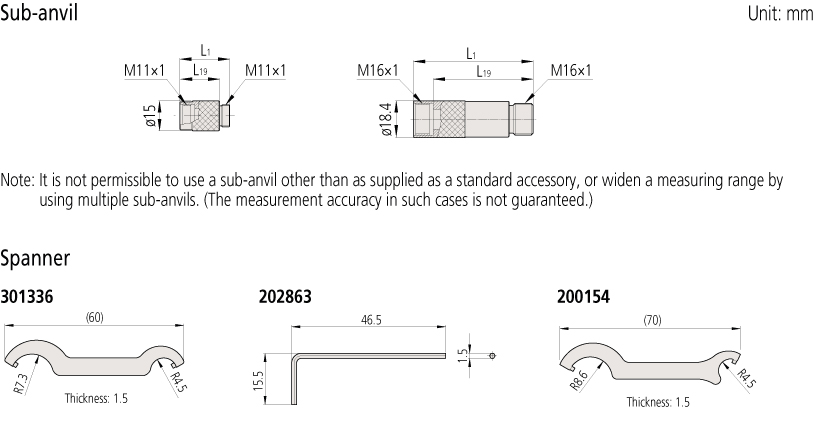

STANDARD ACCESSORIES

Bore gage
(Main body)		 Micrometer head Sub-Anvil Spanner
Code No. Stroke (mm) Screw size Marked No.
(mm)		 Code No. L1 (mm) L19 (mm) Code No.
511-803 21DZA267 10 M11×1 10 208892 15 10 301336
(2 pcs.)
202863
(1 pc.)
20 208894 25 20
511-804 21DZA268 13 M11×1 10 208892 15 10 301336
(2 pcs.)
20 208894
(2 pcs.)		 25 20
511-805 21DZA268 13 M11×1 10 208892 15 10 301336
(2 pcs.)
20 208894
(2 pcs.)		 25 20
50 21DAA492 55 50
511-806 953118 25 M16×1 25 208926 35 25 200154
(2 pcs.)
50 208928
(2 pcs.)		 60 50
511-807 953120 50 M16×1 50 208928 60 50 200154
(2 pcs.)
100 208932 110 100
511-808 953120 50 M16×1 50 208928 60 50 200154
(2 pcs.)
100 208932 110 100
