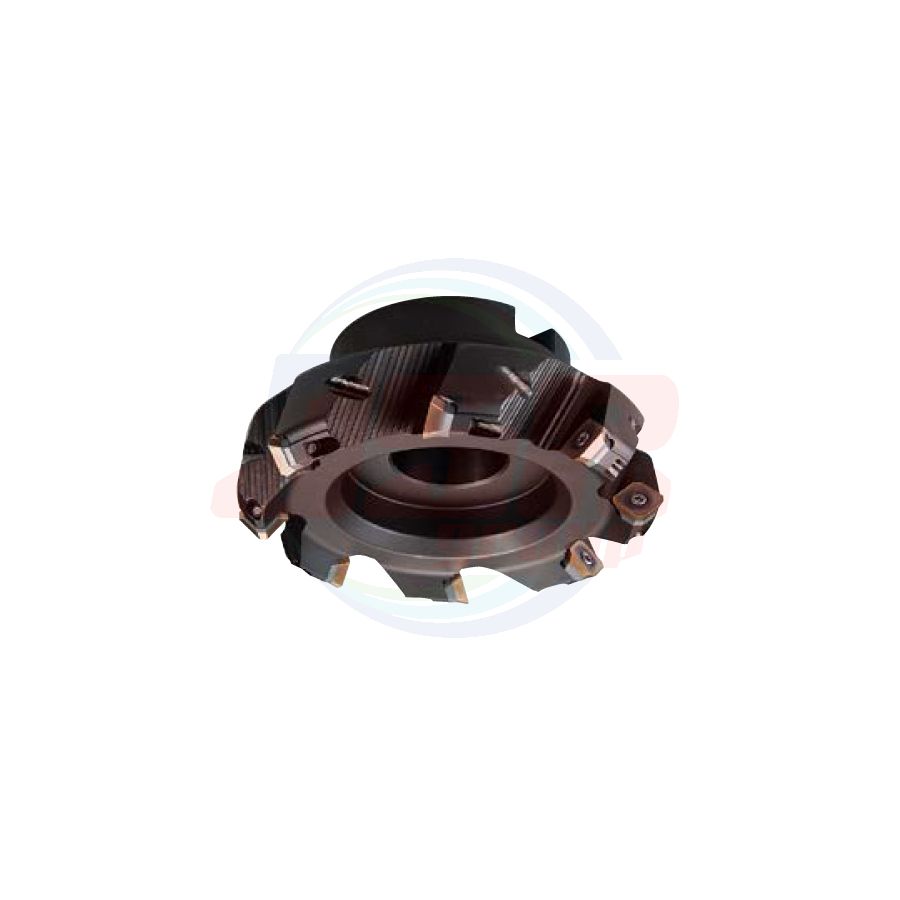

AFE45-4050R-3 | Face Mill AFE45 | MOLDINO
THB 0.00
พร้อมส่ง
SKU
AFE45-4050R-3
| 商品コード Item code |
在庫 Stock |
刃数 No.of flutes |
寸法 Size (mm) | 寸法 Size (mm) | b | 重量 Weight (kg) |
DHUB | 形状 Shape |
希望小売価格(円) Suggested retail price (¥) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | LF | DCX | DCONMS | CBDP | APMX | KWW | DCCB | |||||||||
| 標準タイプ Standard type |

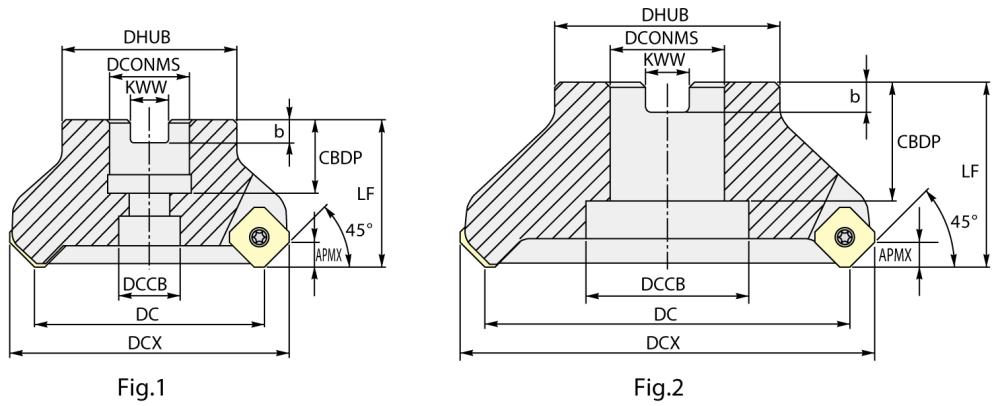

AFE45-4050R-3 | ● | 3 | 50 | 40 | 63.4 | 22 | 20 | 6.3 | 10.4 | 17 | 6.3 | 0.5 | 48 | Fig.1 | 44,020 |
| AFE45-4063R-4 | ● | 4 | 63 | 40 | 76.6 | 22 | 20 | 6.3 | 10.4 | 17 | 6.3 | 0.6 | 48 | 51,620 | ||
| AFE45-4080R-4 | ● | 4 | 80 | 50 | 93.5 | 25.4 | 26 | 6.3 | 9.5 | 35 | 6 | 1.04 | 52 | Fig.2 | 57,300 | |
| AFE45-4100R-5 | ● | 5 | 100 | 50 | 113.5 | 31.75 | 32 | 6.3 | 12.7 | 45 | 8 | 1.58 | 62 | 70,980 | ||
| AFE45-4125R-6 | ● | 6 | 125 | 63 | 138.5 | 38.1 | 38 | 6.3 | 15.9 | 70 | 10 | 3.18 | 82 | 84,910 | ||
| AFE45-4160R-8 | ● | 8 | 160 | 63 | 173.4 | 50.8 | 40 | 6.3 | 19.1 | 80 | 11 | 5.17 | 101 | 113,300 | ||
| 多刃タイプ Closed-pitch type |
AFE45-4050R-4 | ● | 4 | 50 | 40 | 63.4 | 22 | 20 | 6.3 | 10.4 | 17 | 6.3 | 0.45 | 48 | Fig.1 | 50,470 |
| AFE45-4063R-5 | ● | 5 | 63 | 40 | 76.6 | 22 | 20 | 6.3 | 10.4 | 17 | 6.3 | 0.56 | 48 | 62,980 | ||
| AFE45-4080R-6 | ● | 6 | 80 | 50 | 93.5 | 25.4 | 26 | 6.3 | 9.5 | 35 | 6 | 0.94 | 52 | Fig.2 | 78,590 | |
| AFE45-4100R-7 | ● | 7 | 100 | 50 | 113.5 | 31.75 | 32 | 6.3 | 12.7 | 45 | 8 | 1.48 | 62 | 92,540 | ||
| AFE45-4125R-8 | ● | 8 | 125 | 63 | 138.5 | 38.1 | 38 | 6.3 | 15.9 | 70 | 10 | 3.05 | 82 | 101,690 | ||
| AFE45-4160R-10 | ● | 10 | 160 | 63 | 173.4 | 50.8 | 40 | 6.3 | 19.1 | 80 | 11 | 5.08 | 101 | 127,240 | ||
【注意】
アーバ用ねじは付属しません。
DC=100のアイテムを当社ボアタイプ用アーバに取り付けるには、市販のフェースミル用締め付けボルトが必要となります。
【Note】
Arbor screw is not included.
A commercial face mill clamping bolt is required to mount an item of DC=100 into our bore type arbor.
【注意シ】
ートは、※面が必ずカッタ外周側にくるように取付けてください。クランプねじは消耗品です。
使用環境により交換寿命は変化しますので早めの交換をお願い致します。
【Note】

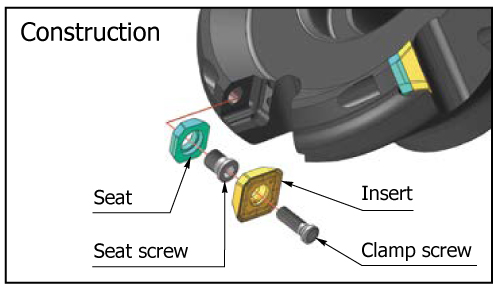

The seat must be installed so that the surface indicated by ※is facing the outside of the cutter.
The clamp screw is a consumable part. Since replacement life depends on the use environment, it is recommended thatit be replaced at an early stage.
トルクスプラスⓇ、Torx PlusⓇは、米国アキュメントインテクチュアルプロパティーズエルエルシー社の登録商標です。
Torx Plus® is a trademark of Acument Intellectual Properties LLC in the United States.
● 印 ： 標準在庫品です。 ● ： Stocked items. 無印 ： 弊社営業へお問合せください。 No mark：Contact with our sales department.
| แบรนด์สินค้า | MOLDINO |
|---|---|
| Order No. | AFE45-4050R-3 |
