ASC | The Shanks for Modular Mill | MOLDINO
ราคาต่ำสุด
THB 0.00
พร้อมส่ง
SKU
MOL-ASC

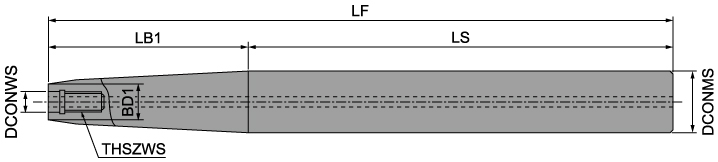

超硬シャンク テーパタイプ Carbide shank Tapered type
| 商品コード Item code |
在庫 Stock |
寸 法 Size (mm) | 対象壁角度 Compatible wall angle |
適用カッタ Cutter body |
エアー穴 有無 With/without air hole |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCONWS | THSZWS | LF | LB1 | LS | BD1 | DCONMS | |||||
| ASC12T-6.5-200-60Z-09 | ★ | 6.5 | M6 | 200 | 60 | 140 | 9.3 | 12 | ≧0.9° | ø10 ø11 |
○ |
| ASC16T-6.5-200-115Z-14 | ★ | 115 | 85 | ≧1.4° | |||||||
| ASC16T-6.5-200-50Z-29 | ★ | 50 | 150 | 11 | 16 | ≧2.9° | ø12 ø13 |
○ | |||
| ASC16T-6.5-200-120Z-09※1 | ★ | 120 | 80 | ≧0.9° | |||||||
| ASC16T-6.5-200-75Z-14※1 | ★ | 75 | 125 | ≧1.4° | |||||||
| ASC20T-6.5-200-70Z-29※1 | ★ | 70 | 130 | 20 | ≧2.9° | ø12 ø13 |
|||||
| ASC20T-8.5-250-120Z-09 | ★ | 8.5 | M8 | 250 | 120 | 130 | 14.5 | 20 | ≧0.9° | ø16 ø17 ø18 |
○ |
| ASC20T-8.5-250-75Z-14 | ★ | 75 | 175 | ≧1.4° | |||||||
| ASC25T-8.5-250-80Z-29 | ★ | 80 | 170 | 25 | ≧2.9° | ||||||
| ASC25T-10.5-300-150Z-09 | ★ | 10.5 | M10 | 300 | 150 | 150 | 18.5 | 25 | ≧0.9° | ø20 ø21 ø22 |
○ |
| ASC25T-10.5-300-95Z-14 | ★ | 95 | 205 | ≧1.4° | |||||||
| ASC32T-10.5-300-105Z-29 | ★ | 105 | 195 | 32 | ≧2.9° | ||||||

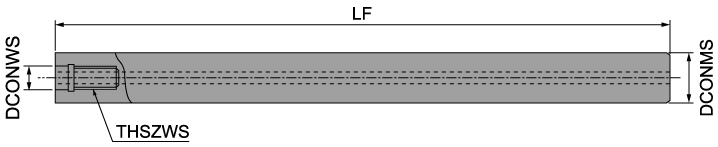

超硬シャンク ストレートタイプ Carbide shank Straight type
| 商品コード Item code |
在庫 Stock |
寸 法 Size (mm) | 適用カッタ Cutter body |
エアー穴 有無 With/without air hole |
|||
|---|---|---|---|---|---|---|---|
| DCONWS | THSZWS | LF | DCONMS | ||||
| ASC10-6.5-80-0Z | ★ | 6.5 | M6 | 80 | 10 | ø10 ø11※2 |
○ |
| ASC10-6.5-130-0Z | ★ | 130 | |||||
| ASC12-6.5-100-0Z※1 | ★ | 100 | 12 | ø12 ø13※2 |
○ | ||
| ASC12-6.5-150-0Z※1 | ★ | 150 | |||||
| ASC15-8.5-210-0Z | ★ | 8.5 | M8 | 210 | 15 | ø16※2 ø17※2 ø18※2 |
○ |
| ASC16-8.5-130-0Z | ★ | 8.5 | M8 | 130 | 16 | ø16 ø17※2 ø18※2 |
○ |
| ASC16-8.5-210-0Z | ★ | 210 | |||||
| ASC18-10.5-240-0Z | ★ | 10.5 | M10 | 240 | 18 | ø20※2 ø21※2 ø22※2 |
○ |
| ASC20-10.5-150-0Z | ★ | 10.5 | M10 | 150 | 20 | ø20 ø21※2 ø22※2 |
○ |
| ASC20-10.5-250-0Z | ★ | 250 | |||||
| ASC23-12.5-300-0Z | ★ | 12.5 | M12 | 300 | 23 | ø25※2 ø26※2 ø28※2 |
○ |
| ASC25-12.5-175-0Z | ★ | 12.5 | M12 | 175 | 25 | ø25 ø26※2 ø28※2 |
○ |
| ASC25-12.5-300-0Z | ★ | 300 | |||||
★ ： Stocked items of new products.
【注意】
①市販のミーリングチャック、焼ばめホルダーにて使用できます。 Compatible with commercially-available milling chucks and shrink-fit holders.
②※1 カッタ径ø10、11の工具を組み合わせると、干渉が生じます。 ※1 When tools with diameters of ø10 and ø11 are combined, interference should be occurred.
③※2 カッタ径がシャンク径(DCONMS)より大きいためシャンクの干渉がありません ※2 Since the cutter diameter is larger than the shank diameter (DCONMS), there is no interference at the shank.

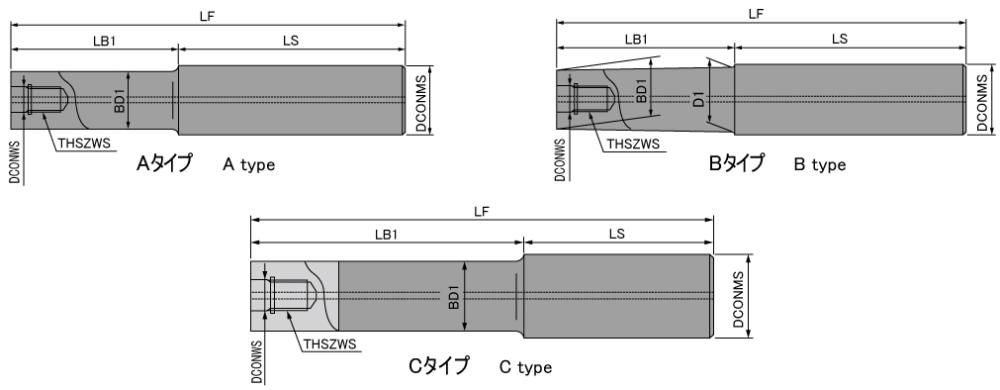

超硬シャンク レギュラータイプ Carbide shank Regular type
| 商品コード Item code |
在庫 Stock |
寸 法 Size (mm) | 形状 Shape |
適用カッタ Cutter body |
エアー穴 有無 With/without air hole |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCONWS | THSZWS | LF | LB1 | LS | BD1 | DCONMS | D1 | |||||
| ASC10-6.5-74-24Z | ● | 6.5 | M6 | 74 | 24 | 50 | 9.3 | 10 | - | A | ø8※1 ø10 ø11※2 ø12※2 ø13※2 |
○ |
| ASC10-6.5-84-34Z | ● | 84 | 34 | 50 | A | ○ | ||||||
| ASC10-6.5-114-49Z | ● | 114 | 49 | 65 | A | ○ | ||||||
| ASC10-6.5-114-24Z | ● | 24 | 90 | A | ○ | |||||||
| ASC12-6.5-74-24Z | ● | 6.5 | M6 | 74 | 24 | 50 | 11 | 12 | 11.5 | B | ø8※1 ø10※1 ø11※1 ø12 ø13※2 |
○ |
| ASC12-6.5-94-44Z | ● | 94 | 44 | 50 | B | ○ | ||||||
| ASC12-6.5-129-64Z | ● | 129 | 64 | 65 | B | ○ | ||||||
| ASC12-6.5-129-24Z | ● | 24 | 105 | B | ○ | |||||||
| ASC16-8.5-95-30Z | ● | 8.5 | M8 | 95 | 30 | 65 | 14.5 | 16 | 15.5 | B | ø16 ø17※2 ø18※2 AHUM 1020R-2-M8※2 |
○ |
| ASC16-8.5-120-55Z | ● | 120 | 55 | 65 | ||||||||
| ASC16-8.5-140-75Z | ● | 140 | 75 | 65 | ||||||||
| ASC16-8.5-160-95Z | ● | 160 | 95 | 65 | ||||||||
| ASC16-8.5-160-30Z | ● | 160 | 30 | 130 | ||||||||
| ASC20-10.5-120-50Z | ● | 10.5 | M10 | 120 | 50 | 70 | 18.5 | 20 | 19.5 | B | ø20 ø21※2 ø22※2 AHUM 1025R-2-M10※2 GF1G 2025M-4-M10※2 |
○ |
| ASC20-10.5-170-90Z | ● | 170 | 90 | 80 | ||||||||
| ASC20-10.5-220-120Z | ● | 220 | 120 | 100 | ||||||||
| ASC20-10.5-270-150Z | ● | 270 | 150 | 120 | ||||||||
| ASC20-10.5-220-50Z | ● | 220 | 50 | 170 | ○ | |||||||
| ASC20-10.5-270-50Z | ● | 270 | 50 | 220 | ||||||||
| ASC25-12.5-145-65 | ● | 12.5 | M12 | 145 | 65 | 80 | 23 | 25 | - | C | ø25 ø26※2 ø28※2 AHUM 1030R-2-M12※2 AHUM 1530R-2-M12※2 |
○ |
| ASC25-12.5-215-115 | ● | 215 | 115 | 100 | ||||||||
| ASC25-12.5-265-145 | ● | 265 | 145 | 120 | ||||||||
| ASC25-12.5-315-195 | ● | 315 | 195 | 120 | ||||||||
| ASC25-12.5-265-65 | ● | 265 | 65 | 200 | 23 | 25 | - | C | ○ | |||
| ASC25-12.5-315-65 | ● | 315 | 250 | |||||||||
| ASC32-17-160-80 | ● | 17 | M16 | 160 | 80 | 80 | 28 | 32 | - | C | ø30 ø32 ø33※2 ø35※2 〈ø40〉※2 〈ø42〉※2 |
○ |
| ASC32-17-210-110 | ● | 210 | 110 | 100 | ||||||||
| ASC32-17-260-140 | ● | 260 | 140 | 120 | ||||||||
| ASC32-17-310-190 | ● | 310 | 190 | 120 | ||||||||
| ASC32-17-360-240 | ● | 360 | 240 | 120 | ||||||||
| ASC32-17-260-80 | ● | 260 | 80 | 180 | ø30 ø32 ø33※2 ø35※2 〈ø40〉※2 〈ø42〉※2 |
○ | ||||||
| ASC32-17-310-80 | ● | 310 | 230 | |||||||||
| ASC32-17-360-80 | ● | 360 | 280 | |||||||||
●印：標準在庫品です。● : Stocked items.
市販のミーリングチャック、焼ばめホルダーにて使用できます。 Compatible with commercially-available milling chucks and shrink-fit holders.
※1 カッタ径がシャンク首下径(BD1、D1)より小さいため干渉が生じます。 For ※1, Interference will occur because the cutter diameter is less than the shank neck diameter (BD1, D1).
※2 カッタ径がシャンク径(DCONMS)より大きいためシャンクの干渉がありません。 For ※2, The cutter diameter is larger than the shank neck diameter (DCONMS), eliminating shank interference.
〈ø40〉〈ø42〉寸法は、突出し長さ200mm以下を目安にご使用下さい。 Under normal conditions, the ø40, ø42 dimension should be used with overhang lengths up to 200 mm.

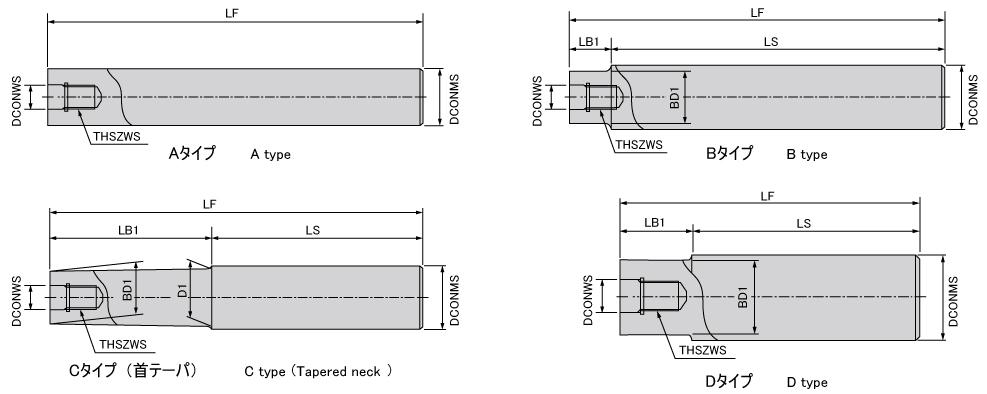

鋼シャンク Steel Shank
| 商品コード Item code |
在庫 Stock |
寸 法 Size (mm) | 形状 Shape |
適用カッタ Cutter body |
エアー穴 有無 With/ without air hole |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCONWS | THSZWS | LF | LB1 | LS | BD1 | DCONMS | D1 | |||||
| AS10-6.5-74-0 | ● | 6.5 | M6 | 74 | - | - | - | 10 | - | A | ø10※3, ø11 | ― |
| AS12-6.5-84-4 | ● | 6.5 | M6 | 84 | 4 | 80 | 11 | 12 | - | B | ø12※3, ø13 | ― |
| AS16-8.5-95-15 | ● | 8.5 | M8 | 95 | 15 | 80 | 14.5 | 16 | 15.5 | C | ø16※3 ø17 ø18 |
○ |
| AS20-10.5-100-20 | ● | 10.5 | M10 | 100 | 20 | 80 | 18 | 20 | - | D | ø20※3 ø21 ø22 |
○ |
| AS25-12.5-115-35 | ● | 12.5 | M12 | 115 | 35 | 80 | 23 | 25 | - | D | ø25※3 ø26 ø28 |
○ |
| AS32-17-110-30 | ● | 17 | M16 | 110 | 30 | 80 | 28 | 32 | - | D | ø30※3 ø32※3 ø33 ø35 ø40 ø42 |
○ |
【注意】
①市販のミーリングチャックにて使用できます。
②※3ではカッタ径がシャンク径より小さいため、シャンク首部の干渉が生じます。
【Note】
① Commercial milling chucks can be used.
② For ※3, since the cutter diameter is smaller than the shank diameter, interference occurs at the shank.

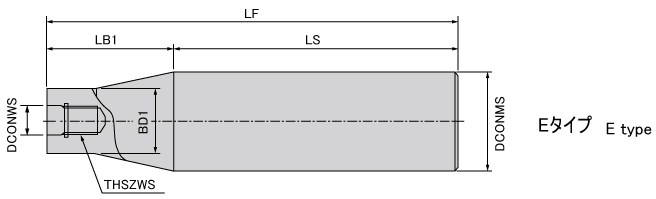

鋼シャンク Steel Shank
| 商品コード Item code |
在庫 Stock |
寸 法 Size (mm) | 適用カッタ Cutter body |
エアー穴 有無 With/ without air hole |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DCONWS | THSZWS | LF | LB1 | LS | BD1 | DCONMS | ||||
| AS42-17-360-90 | ● | 17 | M16 | 360 | 90 | 270 | 28 | 42 | ø30 ø32 ø35 ø40 ø42 |
○ |
【注意】 市販のミーリングチャックにて使用できます。
【Note】 Commercial milling chucks can be used.
