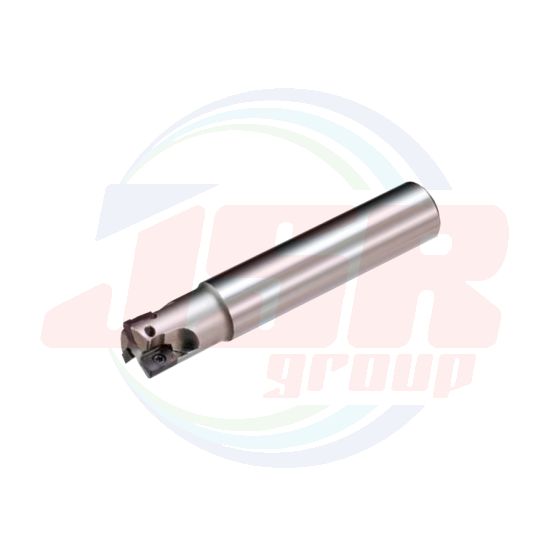

ASPV | Polish Mill V type ASPV | MOLDINO
ราคาต่ำสุด
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
ASPV
QTY:
0
● 底面や側面などの構造部分の仕上げ加工用途に適したカッタです。
● 多刃仕様により送り速度を上げる能率の高い仕上げ加工が可能です。
● 機械の主軸方向へ切削送りをかけるバーチカル加工もできます。
・ Ideal cutter for applications finishing structural parts of bottom, side, etc.
・ Multi-flute specifications enable higher feed rates for more efficient finishing.
・ Vertical machining in which cutting feed is in the direction of the machine's main axis can also be performed.

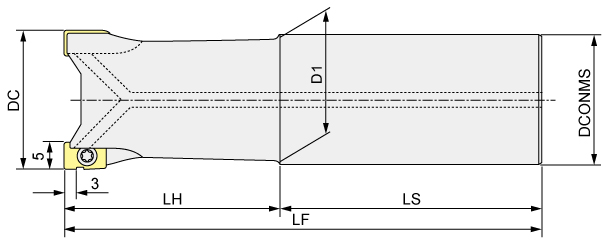

■ シャンクタイプ Shank type
| 商品コード Item code |
在庫 Stock |
刃数 No.of flute |
寸 法 Size (mm) | 適用インサート Inserts |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DC | LF | DCONMS | D1 | LH | LS | |||||
| シャンクタイプ Shank type |
ASPVS2016R-2 | ● | 2 | 16 | 100 | 16 | 14.5 | 30 | 70 | MPHW0603○○ZEL MPHW06030○ZEL-○○ MPHW0603○○ZFL MPNW0603○○ZEL |
| ASPVS2020R-3 | ● | 3 | 20 | 110 | 20 | 18 | 30 | 80 | ||
| ASPVS2025R-4 | ● | 4 | 25 | 120 | 25 | 23 | 40 | 80 | ||
| ASPVS2030R-4 | ● | 4 | 30 | 150 | 32 | 28 | 50 | 100 | ||
| ASPVS2032R-5 | ● | 5 | 32 | 150 | 32 | 30 | 50 | 100 | ||
| ASPVS2035R-5 | ● | 5 | 35 | 150 | 32 | 31 | 50 | 100 | ||
| ASPVS2040R-6 | ● | 6 | 40 | 170 | 32 | 31 | 50 | 120 | ||

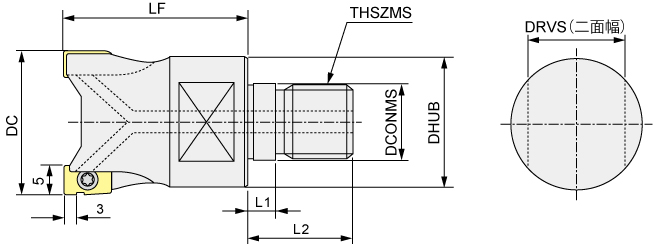

■ モジュラー Modular
| 商品コード Item code |
在庫 Stock |
刃数 No.of flute |
寸 法 Size (mm) | 適用インサート Inserts |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | LF | DCONMS | THSZMS | DHUB | L1 | L2 | DRVS | |||||
| モジュラー Modular |
ASPVM2016R-2 | ● | 2 | 16 | 25 | 8.5 | M8 | 12.8 | 5.5 | 17 | 10 | MPHW0603○○ZEL MPHW06030○ZEL-○○ MPHW0603○○ZFL MPNW0603○○ZEL |
| ※ASPVM2018R-2 | ● | 2 | 18 | 25 | 8.5 | M8 | 14.5 | 5.5 | 17 | 10 | ||
| ASPVM2020R-2 | ● | 2 | 20 | 30 | 10.5 | M10 | 17.8 | 5.5 | 19 | 15 | ||
| ASPVM2020R-3 | ● | 3 | 20 | 30 | 10.5 | M10 | 17.8 | 5.5 | 19 | 15 | ||
| ※ASPVM2022R-3 | ● | 3 | 22 | 30 | 10.5 | M10 | 17.8 | 5.5 | 19 | 15 | ||
| ASPVM2025R-4 | ● | 4 | 25 | 35 | 12.5 | M12 | 20.8 | 5.5 | 22 | 17 | ||
| ※ASPVM2028R-4 | ● | 4 | 28 | 35 | 12.5 | M12 | 23 | 5.5 | 22 | 17 | ||
| ASPVM2030R-4 | ● | 4 | 30 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| ASPVM2032R-3 | ● | 3 | 32 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| ASPVM2032R-5 | ● | 5 | 32 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| ※ASPVM2035R-5 | ● | 5 | 35 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| ※ASPVM2040R-6 | ● | 6 | 40 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
【注意】
※と超硬シャンクをセットで使用すると干渉がありません。
モジュラーミル及び専用シャンク、専用アーバの「工具端面」「モジュラーねじ部」にグリースなどの潤滑剤は塗布しないでください。
【Note】
When※and carbide shank are used together as a set, there is no interference.
Do not apply lubricants such as grease, etc. to the "contact faces" and "modular screws" of the "modular mill","dedicated shanks" and "dedicated arbor".

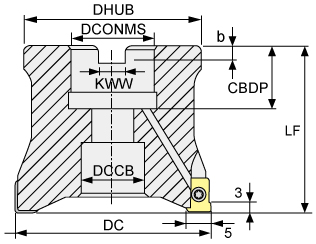

■ ボアタイプ Bore type
| 商品コード Item code |
在庫 Stock |
刃数 No.of flute |
寸 法 Size (mm) | 適用インサート Inserts |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | DHUB | LF | CBDP | KWW | b | DCONMS | DCCB | ||||||
| ボアタイプ Bore type |
内径インチ Inside diameter inch size |
ASPVB2050R-7 | ● | 7 | 50 | 47 | 50 | 19 | 8.4 | 5 | 22.225 | 17 | MPHW0603○○ZEL MPHW06030○ZEL-○○ MPHW0603○○ZFL MPNW0603○○ZEL |
| ASPVB2063R-8 | ● | 8 | 63 | 60 | 50 | 19 | 8.4 | 5 | 22.225 | 17 | |||
| 内径ミリ Inside diameter mm size |
ASPVB2050RM-7 | ● | 7 | 50 | 47 | 50 | 20 | 10.4 | 6.3 | 22 | 17 | ||
| ASPVB2063RM-8 | ● | 8 | 63 | 60 | 50 | 20 | 10.4 | 6.3 | 22 | 17 | |||
【注意】アーバ用ねじは付属しません。【Note】Arbor screw is not included.
| แบรนด์สินค้า | MOLDINO |
|---|
シャンクタイプ Shank type
モジュラータイプ Modular type
ボアタイプ Bore type
