PDF ASV

● 高能率バーチカル加工（軸方向切削）の他に、横送り機能・倣い加工　機能・立壁仕上機能をもつ多機能工具です。

● 工具突出しが長く、加工能率の低下する深堀り加工に威力を発揮します。

● 荒加工〜立壁の仕上げ加工まで高能率・高精度加工が軽快にできます。

・ Super Vertical Mill is a multi-function tooling like horizontal direction millimg, coutouring,

finishing of vertical wall, in a addition of conventional vertical milling.

・ Effective for deep die-sinking like low efficient machining with long reach condition.

・ Precision inserts with breakers make high efficient and precision machining from roughing to finishing at vertical.

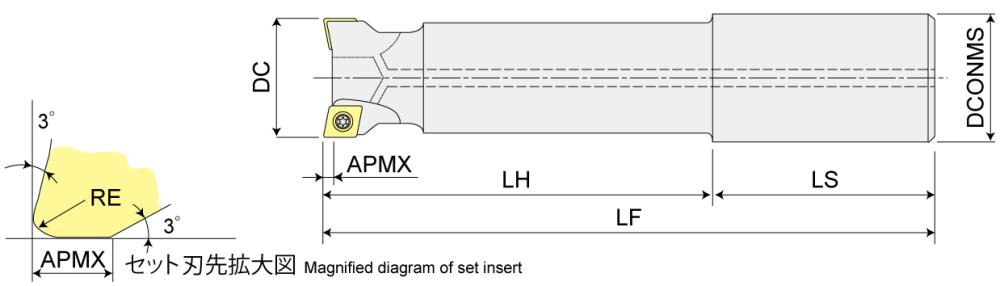

■ シャンクタイプ Shank type

商品コード Item code			在庫 Stock	刃数 No.of flutes	寸法 Size (mm)						適用インサート Inserts
商品コード Item code			在庫 Stock	刃数 No.of flutes	DC	LF	DCONMS	APMX	LH	LS	適用インサート Inserts
シャンクタイプ Shank type	レギュラー Regular type	ASV25R	●	2	25	200	25	1.5	120	80	MP□□09T308ZEL
		ASV30R	●	2	30	250	32	1.5	150	100	MP□□110408ZEL
		ASV32R	●	2	32	250	32	1.5	150	100	MP□□110408ZEL
		ASV40R	●	2	40	270	42	3	150	120	MP□□1205○○Z□L
	ロング Long	ASVL25R	●	2	25	250	25	1.5	170	80	MP□□09T308ZEL
		ASVL30R	●	2	30	300	32	1.5	200	100	MP□□110408ZEL
		ASVL32R	●	2	32	320	32	1.5	200	120	MP□□110408ZEL
		ASVL40R	●	2	40	320	42	3	200	120	MP□□1205○○Z□L
	エキストラロング Extra long	ASVE32R	●	2	32	400	32	1.5	250	150	MP□□110408ZEL
	エキストラロング Extra long	ASVE40R	●	2	40	400	42	3	250	150	MP□□1205○○Z□L

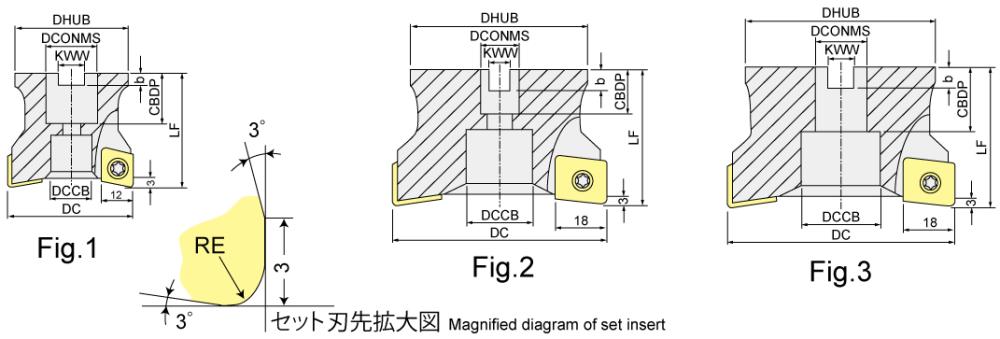

■ ボアタイプ Bore type

商品コード Item code		在庫 Stock	刃数 No.of flutes	寸法 Size (mm)								適用インサート Inserts	形状 Shape
商品コード Item code		在庫 Stock	刃数 No.of flutes	DC	LF	DCONMS	CBDP	DCCB	KWW	b	DHUB	適用インサート Inserts	形状 Shape
ボアタイプ Bore type	ASV4050R	●	3	50	50	22.225	19	17	8.4	5	48	MP□□1205○○Z□L	Fig-1
	ASV4063R	●	3	63	50	22.225	19	17	8.4	5	60	MP□□1205○○Z□L	Fig-1
	ASV6080R	●	4	80	70	31.75	32	26	12.7	8	76	AP□□190616Z□L	Fig-2
	ASV6100R	●	5	100	70	31.75	32	26	12.7	8	96		Fig-2
	ASV6125R	●	6	125	70	38.1	38	55	15.9	10	102		Fig-3

【注意】アーバ用ねじは付属しません。 【Note】Arbor screw is not included.

● 印：標準在庫品です。●： Stocked items.

△ 印：在庫がなくなり次第販売を終了します。　△： The sale ends when all the stock is out.

無印：弊社営業へお問合せください。No mark： Contact with our sales department.

- 印：製作致しません。- : Not manufactured.
