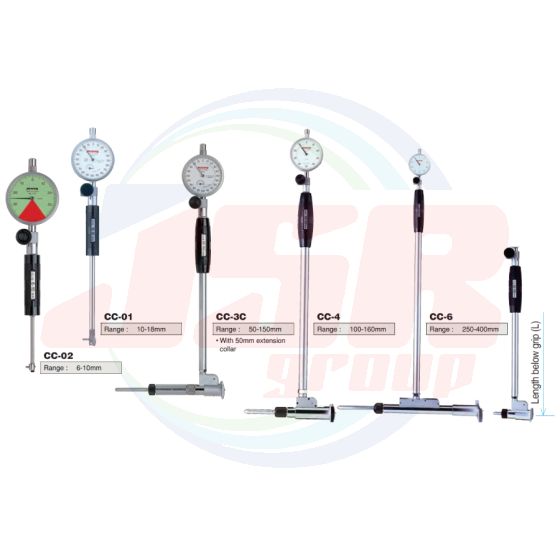

Standard Cylinder Gauges

CCseries

Peacock offers a complete line of Dial Bore Gauges with interchangeable anvils and necessary accessories to perform close tolerance measurements of holes, taper and roundness.
● Dial gauge mounting knob is very simple of and sure avoiding demerit of collet-system.
● The contact point is tungsten carbide ball.
● The standard ball tipped at the replacement rod is made of steel.
   The sintered hard-alloy ball is also available to tip.
● Wide range accuracy………5μm or less
   Adjacent error………………2μm or less
   Repeated accuracy…………2μm or less
● Effective measuring range is 0.5 mm (CC-02 CC-01)
● Effective measuring range is 1.2 mm (CC-1 to CC-6)

CC Series - Standard Cylinder Gauges | PEACOCK
CC Series - Standard Cylinder Gauges | PEACOCK

Specifications

Order No. Range (mm) Length below grip
(mm)		 Number of Feelers
(mm)		 Thickness of Washers
(mm)
CC-02 6 ～ 10 50 Intervals 0.5 mm x 9 ──
CC-01 10 ～ 18 100 Intervals 1 mm x 9 0.5 mm
CC-1 18 ～ 35 150 Intervals 2 mm x 9 0.5, 1 mm each
CC-2 35 ～ 60 150 Intervals 5 mm x 6 1,2,3 mm each
CC-3 50 ～100 150 Intervals 5 mm x 11 1,2,3 mm each
CC-3C 50 ～150 150 Intervals 5 mm x 11 1,2,3 mm each
CC-4 100～160 250 Intervals 10 mm x 7 1,2,3,4 mm each
CC-5 160～250 250 Intervals 10 mm x 10 1,2,3,4 mm each
CC-6 250～400 400 Intervals 10 mm x 16 1,2,3,4 mm each

※Dial gauge is not furnished and supplied only on request. Suitable dial gauges are 17Z, 57B (0.01mm) and 15Z, 5F (0.001mm).



● List of special length below grip (available on request)

  L=50
（mm）		 L=100
（mm）		 L=200
（mm）		 L=300
（mm）		 L=400
（mm）		 L=500
（mm）		 L=600
（mm）		 L=700
（mm）		 L=800
（mm）		 L=900
（mm）		 L=1000
（mm）		 L=1500
（mm）		 L=2000
（mm）
CC-02 ○ standard ○ ○ － － － － － － － － －
CC-01 CC-1S ○ ○ ○ ○ ○ － － － － － － －
CC-1 CC-2S ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
CC-2 CC-3S ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
CC-3 CC-3CS ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
CC-3C ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
CC-4 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
CC-5 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
CC-6 ○ ○ ○ ○ standard ○ ○ ○ ○ ○ ○ ○ ○

○More than L=600mm for CC-2 can not measure from 35 to 44mm and can measure from 45 to 60mm ID.

More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า PEACOCK

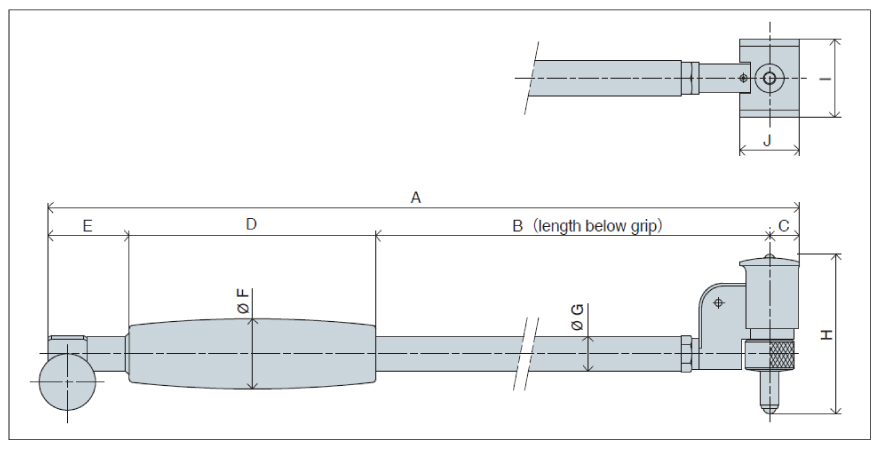

Dimension

Order No. A B C D E F G H I J
CC-1 249 150 5.75 70 23 20 10 18~35 13 11.5
CC-2 251.5 150 8.5 70 23 20 10 35~60 22 17
CC-3 253 150 9 70 23 20 10 50~100 30 18
CC-3C 253 150 9 70 23 20 10 50~150 30 18
CC-4 370 250 12 85 23 25 13 100~160 50 24
CC-5 391.5 251.5 14 100 23 25 16 160~250 70 28
CC-6 540 400 14 100 23 25 16 250~400 100 28
CC-1S 150 50 5.75 70 23 20 10 18~35 13 11.5
CC-2S 151.5 50 8.5 70 23 20 10 35~60 22 17
CC-3S 152 50 9 70 23 20 10 50~100 30 18
CC-3CS 152 50 9 70 23 20 10 50~150 30 18
