D-EPDB | Epoch HD Coating Deep Ball End Mill | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
พร้อมส่ง
SKU
D-EPDB
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
File PDF
D-EPDB | Epoch HD Coating Deep Ball End Mill | MOLDINO
D-EPDB | Epoch HD Coating Deep Ball End Mill | MOLDINO

Diamond Coating





2Flutes

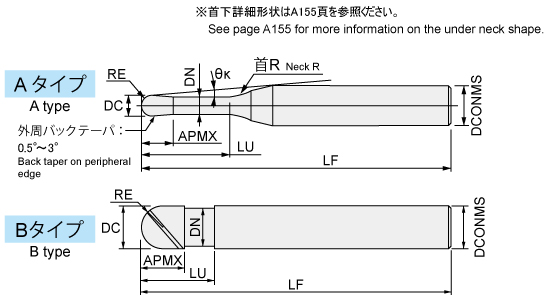

商品コード
Item code		 在庫
Stock		 寸法  Size(mm) 刃数
No. of flutes		 タイプ
Type		 干渉角度
(°)
Interference
angle		 勾配角に対する実有効首下長
Effective under neck length
with respect to draft angle
ボール半径
Ball radius		 外径
Tool dia.		 首下長
Under neck length		 首径
Neck dia.		 刃長
Flute length		 全長
Overall length		 シャンク径
Shank dia.		 首R
Neck R
RE DC LU DN APMX LF DCONMS θK 0.5° 1° 1.5° 2° 3°
D-EPDB2004-2 ● 0.2 0.4 2 0.37 0.6 50 4 2 2 A 9.88 2.36 2.46 2.54 2.62 2.75
D-EPDB2004-4 ● 0.2 0.4 4 0.37 0.6 50 4 2 2 A 8.30 4.45 4.59 4.71 4.83 5.33
D-EPDB2004-6 ● 0.2 0.4 6 0.37 0.6 50 4 2 2 A 7.16 6.52 6.70 6.89 7.22 7.99
D-EPDB2005-2 ● 0.25 0.5 2 0.47 0.75 50 4 2 2 A 9.88 2.36 2.45 2.54 2.61 2.75
D-EPDB2005-4 ● 0.25 0.5 4 0.47 0.75 50 4 2 2 A 8.27 4.45 4.59 4.71 4.82 5.32
D-EPDB2005-6 ● 0.25 0.5 6 0.47 0.75 50 4 2 2 A 7.10 6.52 6.70 6.88 7.21 7.97
D-EPDB2005-8 ● 0.25 0.5 8 0.47 0.75 50 4 2 2 A 6.23 8.58 8.79 9.16 9.60 10.63
D-EPDB2006-4 ● 0.3 0.6 4 0.57 0.9 50 4 4 2 A 8.22 4.64 4.86 5.04 5.20 5.48
D-EPDB2006-6 ● 0.3 0.6 6 0.57 0.9 50 4 4 2 A 7.04 6.75 7.02 7.23 7.42 7.96
D-EPDB2006-8 ● 0.3 0.6 8 0.57 0.9 50 4 4 2 A 6.16 8.84 9.15 9.40 9.61 10.61
D-EPDB2006-10 ● 0.3 0.6 10 0.57 0.9 50 4 4 2 A 5.47 10.92 11.26 11.54 11.99 13.27
D-EPDB2008-4 ● 0.4 0.8 4 0.77 1.2 50 4 4 2 A 8.14 4.64 4.85 5.03 5.19 5.47
D-EPDB2008-8 ● 0.4 0.8 8 0.77 1.2 50 4 4 2 A 6.01 8.83 9.14 9.39 9.60 10.58
D-EPDB2008-12 ● 0.4 0.8 12 0.77 1.2 50 4 4 2 A 4.77 12.99 13.36 13.71 14.36 15.89
D-EPDB2010-5 ● 0.5 1 5 0.95 1.5 60 4 4 2 A 7.33 5.74 5.97 6.16 6.33 6.63
D-EPDB2010-10 ● 0.5 1 10 0.95 1.5 60 4 4 2 A 5.15 10.95 11.28 11.55 12.01 13.26
D-EPDB2010-15 ● 0.5 1 15 0.95 1.5 60 4 6 2 A 3.96 16.39 16.90 17.31 17.99 19.90
D-EPDB2010-20 ● 0.5 1 20 0.95 1.5 60 4 6 2 A 3.22 21.56 22.16 22.87 23.97 26.54
D-EPDB2015-10 ● 0.75 1.5 10 1.4 2.25 60 4 4 2 A 4.66 11.04 11.35 11.60 12.10 13.34
D-EPDB2015-15 ● 0.75 1.5 15 1.4 2.25 60 4 4 2 A 3.52 16.20 16.58 17.27 18.08 19.98
D-EPDB2015-20 ● 0.75 1.5 20 1.4 2.25 60 4 6 2 A 2.83 21.65 22.21 22.97 24.06 —
D-EPDB2015-25 ● 0.75 1.5 25 1.4 2.25 60 4 6 2 A 2.36 26.80 28.67 30.05 — —
D-EPDB2020-10 ● 1 2 10 1.9 3 60 4 4 2 A 4.11 11.04 11.33 11.58 12.05 13.26
D-EPDB2020-15 ● 1 2 15 1.9 3 60 4 4 2 A 3.03 16.19 16.57 17.23 18.03 19.90
D-EPDB2020-20 ● 1 2 20 1.9 3 60 4 4 2 A 2.40 21.32 21.95 22.93 24.02 —
D-EPDB2020-25 ● 1 2 25 1.9 3 80 4 6 2 A 1.98 26.79 27.42 28.64 — —
D-EPDB2020-30 ● 1 2 30 1.9 3 80 4 6 2 A 1.69 31.93 32.85 34.34 — —
D-EPDB2020-35 ● 1 2 35 1.9 3 80 4 6 2 A 1.48 37.06 38.29 — — —
D-EPDB2030-15 ● 1.5 3 15 2.9 4.5 60 6 4 2 A 4.13 16.18 16.55 17.16 17.94 19.74
D-EPDB2030-30 ● 1.5 3 30 2.9 4.5 80 6 4 2 A 2.40 31.54 32.80 34.27 35.88 —
D-EPDB2030-40 ● 1.5 3 40 2.9 4.5 80 6 6 2 A 1.88 42.16 43.70 45.68 — —
D-EPDB2040-30 ● 2 4 30 3.8 8 80 6 4 2 A 1.73 31.68 33.01 34.47 — —
D-EPDB2040-40 ● 2 4 40 3.8 8 80 6 4 2 A 1.33 42.11 43.91 — — —
D-EPDB2040-50 ● 2 4 50 3.8 8 85 6 6 2 A 1.08 52.54 54.80 — — —
D-EPDB2040-60 ● 2 4 60 3.8 8 120 6 6 2 A 0.91 62.97 — — — —
D-EPDB2060-30 ● 3 6 30 5.7 12 75 6 - 2 B 0 — — — — —
D-EPDB2060-40-80 ● 3 6 40 5.7 12 80 6 - 2 B 0 — — — — —
D-EPDB2060-60-95 ● 3 6 60 5.7 12 95 6 - 2 B 0 — — — — —
D-EPDB2080-40 ● 4 8 40 7.6 16 80 8 - 2 B 0 — — — — —
D-EPDB2080-60 ● 4 8 60 7.6 16 100 8 - 2 B 0 — — — — —
D-EPDB2080-80 ● 4 8 80 7.6 16 140 8 - 2 B 0 — — — — —
D-EPDB2100-40 ● 5 10 40 9.5 20 80 10 - 2 B 0 — — — — —
D-EPDB2100-60 ● 5 10 60 9.5 20 100 10 - 2 B 0 — — — — —
D-EPDB2100-100 ● 5 10 100 9.5 20 150 10 - 2 B 0 — — — — —

 干渉なし： No interference
