Dial Test Indicator SERIES 513 — Standard Type | MITUTOYO

MITUTOYO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00 THB 0.00 ราคาปรกติ THB 2,915.75
พร้อมส่ง
SKU
TI-X
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ

Dial Test Indicator SERIES 513 — Standard Type | MITUTOYO
Dial Test Indicator SERIES 513 — Standard Type | MITUTOYO






  Graduation: 0.01 mm
Range: 0.8 mm		   Graduation: 0.01 mm
Range: 0.5 mm

513-404-10E/10A/10T
513-424-10E/10A/10T
  Standard   Standard
  Carbide contact point   Double scale spacing
      Carbide contact point


  Graduation: 0.01 mm
Range: 0.5 mm		   Graduation: 0.01 mm
Range: 1.0 mm

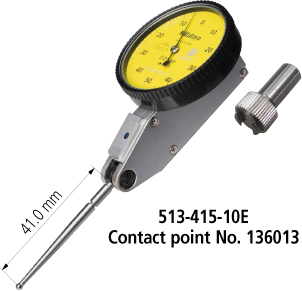

513-414-10E/10A/10T
513-415-10E/10A/10T
  Long contact point   Long contact point
  Carbide contact point   Carbide contact point
  Double scale spacing


  Graduation: 0.002 mm
Range: 0.2 mm		   Graduation: 0.002 mm
Range: 0.6 mm

513-405-10E/10A/10T
513-425-10E/10A
  Standard   With revolution counter
  Carbide contact point   Carbide contact point


    Graduation: 0.002 mm
Range: 0.2 mm		   Graduation: 0.001 mm
Range: 0.14 mm

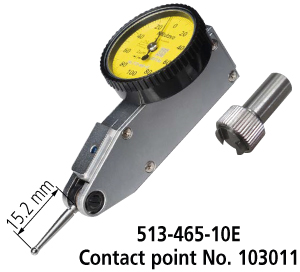

513-465-10E
513-401-10E
    Compact   High accuracy
    Carbide contact point   Carbide contact point



Note: 513-4XX-10 is indicated on the dial face and the inspection certificate.

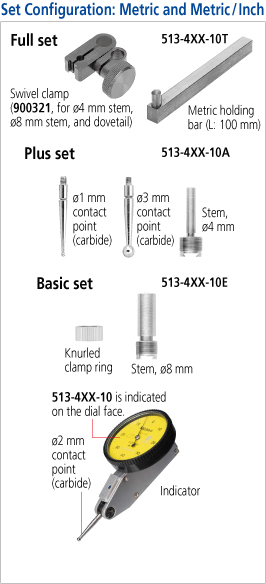

The code No. with suffix (E /T / A) is a set item which includes accessories. The main unit is not available as a standalone item.



More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า MITUTOYO
High accuracy No
With revolution counter No
Long contact point No
Standard No
Double scale spacing No
Compact No
Dustproof No
Carbide contact point No
Ruby contact point No
SPECIFICATIONS



Metric

Order No. Graduation (mm) Range (mm) Dial reading Maximum permissible error (MPE)*1 (μm) Mass (g) Measuring force (N) High accuracy With revolution counter Long contact point Standard Double scale spacing Compact Carbide contact point Ruby contact point
Basic set Plus set Full set Measuring range One rev. 10 scale divisions Hysteresis Repeatability
513-424-10E 513-424-10A 513-424-10T 0.01 0.5 0-25-0 6 - 5 4 3 45 0.3 or less       √ √   √
513-478-10E – –       √ √     √
513-466-10E – – 41         √ √ √
513-414-10E 513-414-10A 513-414-10T 10 5 45 0.2 or less     √   √   √
513-426-10E 513-426-10A – 1.5 16 10 0.4 or less   √     √   √
513-404-10E 513-404-10A 513-404-10T 0.8 0-40-0 9 - 4 0.3 or less       √     √
513-474-10E – –       √       √
513-464-10E – – 41           √ √
513-415-10E 513-415-10A 513-415-10T 1.0 0-50-0 10 5 45 0.2 or less     √       √
513-477-10E – –     √         √
513-405-10E 513-405-10A 513-405-10T 0.002 0.2 0-100-0 4 2 3 1 0.3 or less       √     √
513-475-10E – –       √       √
513-465-10E – – 41           √ √
513-425-10E 513-425-10A – 0.6 7 5 4 45 0.4 or less   √         √
513-401-10E – – 0.001 0.14 0-70-0 4 - 3 0.3 or less √           √
513-471-10E – – √             √
513-908-10E*² – – 0.01 0.8 0-40-0 9 - 5 4 3 45     √     √





Metric / Inch

Order No. Graduation  Range Dial reading Maximum permissible error (MPE)*1 (μm) Mass (g) Measuring force (N) High accuracy With revolution counter Long contact point Standard Double scale spacing Compact Carbide contact point Ruby contact point
Basic set Plus set Full set Measuring range 10 scale divisions Hysteresis Repeatability
513-409-10E – 513-409-10T 0.002 mm
/0.0001 in		 0.2 mm
/0.0076 in		 0-10-0
/0-38-0		 4 2 3 1 45 0.3 or less             √

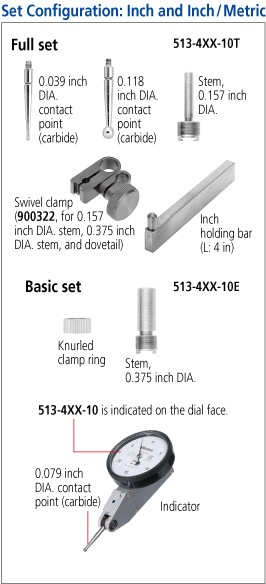

Inch / Metric

Order No. Graduation  Range Dial reading Maximum permissible error (MPE)*1 (in) Mass (g) Measuring force (N) High accuracy With revolution counter Long contact point Standard Double scale spacing Compact Carbide contact point Ruby contact point
Basic set Plus set Full set One rev. Hysteresis Repeatability
513-406-10E – 513-406-10T 0.0005 in
/0.01 mm		 0.03 in
/0.7 mm		 0-15-0
/0-35-0		 ±0.0005 0.0002 ±0.0002 45 0.3 or less             √

*2 A set consisting of 513-404-10E and 7014-10.
*3 A set consisting of 513-402-10E and 7014E-10.
Note: Stem with dovetail groove is not included in the mass.

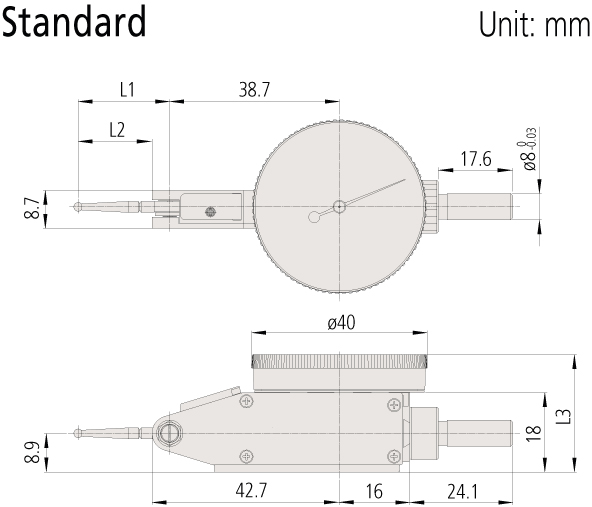

Dimension

Order No. L1 L2 L3
513-401-10E 14.7 11.2 27
513-471-10E
513-405-10E/A/T 18.7 15.2
513-475-10E
513-425-10E/A 28
513-404-10E/A/T 20.9 17.4 27
513-474-10E
513-424-10E/A/T 22.2 18.7
513-426-10E/A 28
513-478-10E 27
513-414-10E/A/T 37.4 33.9
513-415-10E/A/T 44.5 41.0
513-477-10E

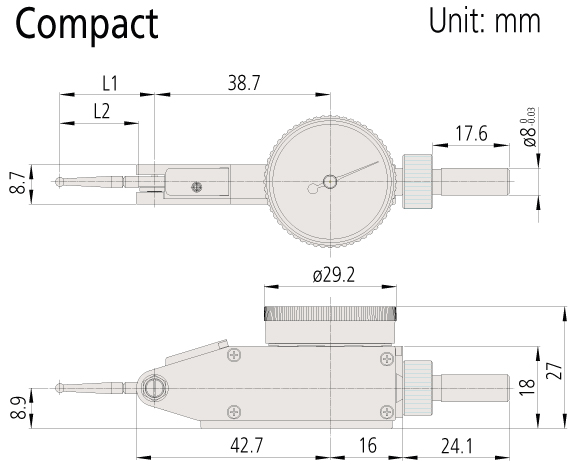

Type Order No. L1 L2
Compact 513-465-10E 18.7 15.2
513-464-10E 20.9 17.4
513-466-10E 22.2 18.7
