EGDR-HD | Epoch HD Coating Deep Radius End Mill | MOLDINO
ราคาต่ำสุด
THB 0.00
พร้อมส่ง
SKU
EGDR-HD
Diamond Coating
Tip : 2 flutes

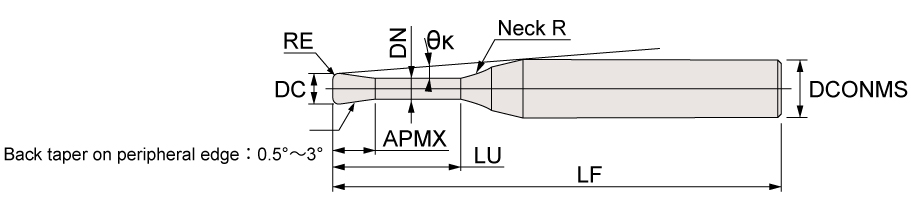

| 商品コード Item code |
在庫 Stock |
寸 法 Size (mm) | 首R Neck R |
干渉角度 Interference angle (°) θk |
勾配角に対する実有効首下長 Effective under neck length with respect to draft angle |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 Tool dia. DC |
コーナ半径 Corner radius RE |
首下長 Under neck length LU |
首径 Neck dia. DN |
刃長 Flute length APMX |
全長 Overall length LF |
シャンク径 Shank dia. DCONMS |
0.5° | 1° | 1.5° | 2° | 3° | ||||
| EGDR2005-5-01-HD | ● | 0.5 | 0.1 | 5 | 0.47 | 0.75 | 60 | 4 | 10 | 7.55 | 6.16 | 6.59 | 6.96 | 7.29 | 7.87 |
| EGDR2005-10-01-HD | ● | 0.5 | 0.1 | 10 | 0.47 | 0.75 | 60 | 4 | 10 | 5.5 | 11.5 | 12.1 | 12.59 | 13.01 | 13.75 |
| EGDR2005-15-01-HD | ● | 0.5 | 0.1 | 15 | 0.47 | 0.75 | 60 | 4 | 10 | 4.32 | 16.78 | 17.5 | 18.07 | 18.57 | 19.97 |
| EGDR2005-20-01-HD | ● | 0.5 | 0.1 | 20 | 0.47 | 0.75 | 60 | 4 | 10 | 3.56 | 22.02 | 22.84 | 23.48 | 24.03 | 26.6 |
| EGDR2010-10-02-HD | ● | 1 | 0.2 | 10 | 0.96 | 1.5 | 60 | 4 | 10 | 5.06 | 11.53 | 12.12 | 12.6 | 13.02 | 13.75 |
| EGDR2010-20-02-HD | ● | 1 | 0.2 | 20 | 0.96 | 1.5 | 60 | 4 | 10 | 3.19 | 22.04 | 22.85 | 23.49 | 24.04 | 26.6 |
| EGDR2010-30-02-HD | ● | 1 | 0.2 | 30 | 0.96 | 1.5 | 80 | 4 | 10 | 2.33 | 32.43 | 33.41 | 34.29 | 35.97 | 干渉なし |
| EGDR2010-40-02-HD | ● | 1 | 0.2 | 40 | 0.96 | 1.5 | 80 | 4 | 10 | 1.83 | 42.77 | 43.87 | 45.69 | 干渉なし | 干渉なし |
| EGDR2015-20-02-HD | ● | 1.5 | 0.2 | 20 | 1.44 | 2.25 | 60 | 4 | 10 | 2.78 | 22.09 | 22.88 | 23.52 | 24.06 | 干渉なし |
| EGDR2015-40-02-HD | ● | 1.5 | 0.2 | 40 | 1.44 | 2.25 | 80 | 4 | 10 | 1.57 | 42.8 | 43.9 | 45.75 | 干渉なし | 干渉なし |
| EGDR2020-20-02-HD | ● | 2 | 0.2 | 20 | 1.92 | 3 | 60 | 4 | 10 | 2.32 | 22.13 | 22.92 | 23.55 | 24.11 | 干渉なし |
| EGDR2020-40-02-HD | ● | 2 | 0.2 | 40 | 1.92 | 3 | 80 | 4 | 10 | 1.29 | 42.84 | 43.92 | 干渉なし | 干渉なし | 干渉なし |
| EGDR2020-60-02-HD | ● | 2 | 0.2 | 60 | 1.92 | 3 | 100 | 4 | 10 | 0.89 | 63.38 | 干渉なし | 干渉なし | 干渉なし | 干渉なし |
| EGDR2030-20-02-HD | ● | 3 | 0.2 | 20 | 2.88 | 4.5 | 60 | 4 | 10 | 1.25 | 22.23 | 22.99 | 干渉なし | 干渉なし | 干渉なし |
| EGDR2030-40-02-HD | ● | 3 | 0.2 | 40 | 2.88 | 4.5 | 80 | 4 | 10 | 0.67 | 42.9 | 干渉なし | 干渉なし | 干渉なし | 干渉なし |
| EGDR2030-60-02-HD | ● | 3 | 0.2 | 60 | 2.88 | 4.5 | 100 | 4 | 10 | 0.46 | 干渉なし | 干渉なし | 干渉なし | 干渉なし | 干渉なし |
| แบรนด์สินค้า | MOLDINO |
|---|
