EPDREH2-TH3 | Epoch Deep Radius Evolution Hard-TH3 | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
พร้อมส่ง
SKU
EPDREH2-TH3
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
PDF EPDREH-TH3
EPDREH2-TH3 | Epoch Deep Radius Evolution Hard-TH3 | MOLDINO
EPDREH2-TH3 | Epoch Deep Radius Evolution Hard-TH3 | MOLDINO EPDREH-TH3



±0.005（中心基準central axis）



2 Flutes



※2枚刃はバックドラフト形状（強バックテーパ）を採用しています。



The 2-flute tool uses a backdraft profile (with strong back taper).

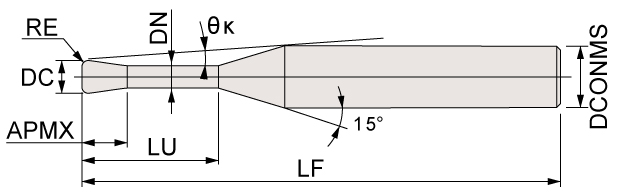

Item code Stock  Size(mm)

Interference

angle

（°）

Effective under neck length

with respect to draft angle
Tool dia.  Corner radius

 Under neck

length

  Flute length   Neck dia.   Overall length   Shank dia
DC RE LU APMX DN LF DCONMS θK 0.5° 1° 1.5° 2° 3°
EPDREH2002-0.5-002-TH3 ● 0.2 0.02 0.5 0.15 0.17 50 4 13.99 0.57 0.59 0.61 0.63 0.68
EPDREH2002-1-002-TH3 ● 0.2 0.02 1 0.15 0.17 50 4 13.16 1.09 1.12 1.16 1.21 1.3
EPDREH2002-0.5-005-TH3 ● 0.2 0.05 0.5 0.15 0.17 50 4 14.05 0.57 0.59 0.61 0.63 0.67
EPDREH2002-1-005-TH3 ● 0.2 0.05 1 0.15 0.17 50 4 13.21 1.08 1.12 1.16 1.2 1.3
EPDREH2003-1-002-TH3 ● 0.3 0.02 1 0.25 0.27 50 4 13.12 1.09 1.12 1.16 1.21 1.3
EPDREH2003-2-002-TH3 ● 0.3 0.02 2 0.25 0.27 50 4 11.7 2.12 2.19 2.27 2.36 2.55
EPDREH2003-1-005-TH3 ● 0.3 0.05 1 0.25 0.27 50 4 13.17 1.08 1.12 1.16 1.2 1.3
EPDREH2003-2-005-TH3 ● 0.3 0.05 2 0.25 0.27 50 4 11.73 2.12 2.19 2.27 2.35 2.54
EPDREH2004-1-002-TH3 ● 0.4 0.02 1 0.3 0.37 50 4 13.07 1.09 1.12 1.16 1.21 1.3
EPDREH2004-2-002-TH3 ● 0.4 0.02 2 0.3 0.37 50 4 11.62 2.12 2.19 2.27 2.36 2.55
EPDREH2004-1-005-TH3 ● 0.4 0.05 1 0.3 0.37 50 4 13.12 1.08 1.12 1.16 1.2 1.3
EPDREH2004-2-005-TH3 ● 0.4 0.05 2 0.3 0.37 50 4 11.66 2.12 2.19 2.27 2.35 2.54
EPDREH2004-1-01-TH3 ● 0.4 0.1 1 0.3 0.37 50 4 13.21 1.08 1.12 1.15 1.19 1.28
EPDREH2004-2-01-TH3 ● 0.4 0.1 2 0.3 0.37 50 4 11.73 2.12 2.19 2.26 2.34 2.53
EPDREH2005-1-002-TH3 ● 0.5 0.02 1 0.35 0.47 50 4 13.03 1.09 1.12 1.16 1.21 1.3
EPDREH2005-2-002-TH3 ● 0.5 0.02 2 0.35 0.47 50 4 11.55 2.12 2.19 2.27 2.36 2.55
EPDREH2005-3-002-TH3 ● 0.5 0.02 3 0.35 0.47 50 4 10.37 3.15 3.26 3.38 3.51 3.79
EPDREH2005-1-005-TH3 ● 0.5 0.05 1 0.35 0.47 50 4 13.08 1.08 1.12 1.16 1.2 1.3
EPDREH2005-2-005-TH3 ● 0.5 0.05 2 0.35 0.47 50 4 11.59 2.12 2.19 2.27 2.35 2.54
EPDREH2005-3-005-TH3 ● 0.5 0.05 3 0.35 0.47 50 4 10.4 3.15 3.26 3.38 3.5 3.78
EPDREH2005-1-01-TH3 ● 0.5 0.1 1 0.35 0.47 50 4 13.16 1.08 1.12 1.15 1.19 1.28
EPDREH2005-2-01-TH3 ● 0.5 0.1 2 0.35 0.47 50 4 11.66 2.12 2.19 2.26 2.34 2.53
EPDREH2005-3-01-TH3 ● 0.5 0.1 3 0.35 0.47 50 4 10.46 3.15 3.26 3.37 3.49 3.77
EPDREH2006-2-002-TH3 ● 0.6 0.02 2 0.4 0.57 50 4 11.47 2.12 2.19 2.27 2.36 2.55
EPDREH2006-4-002-TH3 ● 0.6 0.02 4 0.4 0.57 50 4 9.31 4.19 4.33 4.49 4.66 5.03
EPDREH2006-2-005-TH3 ● 0.6 0.05 2 0.4 0.57 50 4 11.51 2.12 2.19 2.27 2.35 2.54
EPDREH2006-4-005-TH3 ● 0.6 0.05 4 0.4 0.57 50 4 9.33 4.19 4.33 4.48 4.65 5.03
EPDREH2006-2-01-TH3 ● 0.6 0.1 2 0.4 0.57 50 4 11.58 2.12 2.19 2.26 2.34 2.53
EPDREH2006-4-01-TH3 ● 0.6 0.1 4 0.4 0.57 50 4 9.38 4.18 4.33 4.48 4.64 5.01
EPDREH2008-2-002-TH3 ● 0.8 0.02 2 0.5 0.77 50 4 11.3 2.12 2.19 2.27 2.36 2.55
EPDREH2008-4-002-TH3 ● 0.8 0.02 4 0.5 0.77 50 4 9.09 4.19 4.33 4.49 4.66 5.03
EPDREH2008-2-005-TH3 ● 0.8 0.05 2 0.5 0.77 50 4 11.35 2.12 2.19 2.27 2.35 2.54
EPDREH2008-4-005-TH3 ● 0.8 0.05 4 0.5 0.77 50 4 9.12 4.19 4.33 4.48 4.65 5.03
EPDREH2008-2-01-TH3 ● 0.8 0.1 2 0.5 0.77 50 4 11.42 2.12 2.19 2.26 2.34 2.53
EPDREH2008-4-01-TH3 ● 0.8 0.1 4 0.5 0.77 50 4 9.16 4.18 4.33 4.48 4.64 5.01
EPDREH2008-2-02-TH3 ● 0.8 0.2 2 0.5 0.77 50 4 11.56 2.11 2.18 2.25 2.33 2.5
EPDREH2008-4-02-TH3 ● 0.8 0.2 4 0.5 0.77 50 4 9.25 4.18 4.32 4.47 4.63 4.99
EPDREH2010-2-002-TH3 ● 1 0.02 2 0.8 0.94 50 4 11.04 2.18 2.25 2.33 2.42 2.62
EPDREH2010-4-002-TH3 ● 1 0.02 4 0.8 0.94 50 4 8.8 4.24 4.39 4.55 4.72 5.1
EPDREH2010-6-002-TH3 ● 1 0.02 6 0.8 0.94 50 4 7.32 6.31 6.53 6.77 7.02 7.59
EPDREH2010-8-002-TH3 ● 1 0.02 8 0.8 0.94 50 4 6.26 8.38 8.67 8.98 9.32 10.07
EPDREH2010-2-005-TH3 ● 1 0.05 2 0.8 0.94 50 4 11.08 2.18 2.25 2.33 2.42 2.61
EPDREH2010-4-005-TH3 ● 1 0.05 4 0.8 0.94 50 4 8.83 4.24 4.39 4.55 4.72 5.09
EPDREH2010-6-005-TH3 ● 1 0.05 6 0.8 0.94 50 4 7.34 6.31 6.53 6.76 7.02 7.58
EPDREH2010-8-005-TH3 ● 1 0.05 8 0.8 0.94 50 4 6.27 8.38 8.67 8.98 9.32 10.07
EPDREH2010-2-01-TH3 ● 1 0.1 2 0.8 0.94 50 4 11.16 2.17 2.25 2.33 2.41 2.6
EPDREH2010-4-01-TH3 ● 1 0.1 4 0.8 0.94 50 4 8.88 4.24 4.39 4.54 4.71 5.08
EPDREH2010-6-01-TH3 ● 1 0.1 6 0.8 0.94 50 4 7.37 6.31 6.53 6.76 7.01 7.57
EPDREH2010-8-01-TH3 ● 1 0.1 8 0.8 0.94 50 4 6.29 8.38 8.67 8.97 9.31 10.06
EPDREH2010-2-02-TH3 ● 1 0.2 2 0.8 0.94 50 4 11.3 2.17 2.24 2.31 2.39 2.57
EPDREH2010-4-02-TH3 ● 1 0.2 4 0.8 0.94 50 4 8.97 4.24 4.38 4.53 4.69 5.06
EPDREH2010-6-02-TH3 ● 1 0.2 6 0.8 0.94 50 4 7.43 6.31 6.52 6.75 6.99 7.55
EPDREH2010-8-02-TH3 ● 1 0.2 8 0.8 0.94 50 4 6.34 8.37 8.66 8.96 9.29 10.03

 ●：標準在庫品です。●： Stocked items.　干渉なし： No interference

More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า MOLDINO
Dimension
