ETR-TH | Epoch Turbo Rib | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
พร้อมส่ง
SKU
ETR-TH
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
PDF ETR-TH
ETR-TH | Epoch Turbo Rib | MOLDINO
ETR-TH | Epoch Turbo Rib | MOLDINO



±0.01



4 Flutes

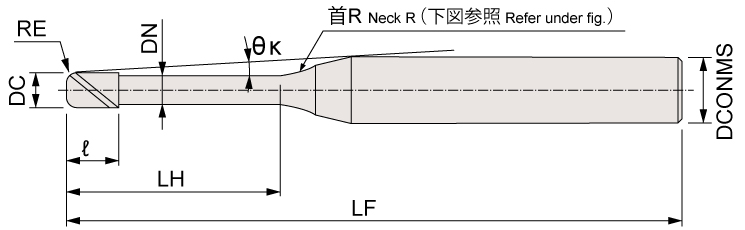

商品コード
Item code		 在庫
Stock		 寸　法 Size(mm)

勾配角に対する実有効首下長
Effective under neck length

with respect to draft angle
外径
Tool dia.		 コーナ半径
Corner radius		 首下長
Under neck
length		 刃長
Flute
length		 首径
Neck dia.		 全長
Overall
length		 シャンク径
Shank dia.		 首R
Neck R		 干渉角度
Interference
angle (°)
DC RE LH ℓ DN LF DCONMS θK 0.5° 1° 1.5° 2° 3°
ETR4010-5-02-TH ● 1 0.2 5 1 0.94 50 6 4 8.52 5.79 6.01 6.21 6.38 6.75
ETR4010-7.5-02-TH ● 7.5 1 0.94 50 6 4 7.42 8.39 8.68 8.91 9.11 10.07
ETR4010-10-02-TH ● 10 1 0.94 50 6 4 6.58 10.98 11.32 11.58 12.09 13.39
ETR4010-12.5-02-TH ● 12.5 1 0.94 60 6 4 5.90 13.57 13.94 14.38 15.08 16.71
ETR4010-15-02-TH ● 15 1 0.94 60 6 4 5.35 16.15 16.55 17.24 18.07 20.03
ETR4010-17.5-02-TH ● 17.5 1 0.94 60 6 4 4.90 18.72 19.20 20.09 21.07 23.35
ETR4010-20-02-TH ● 20 1 0.94 60 6 4 4.51 21.29 21.92 22.94 24.06 26.66
ETR4010-22.5-02-TH ● 22.5 1 0.94 70 6 4 4.19 23.85 24.64 25.79 27.05 29.98
ETR4010-25-02-TH ● 25 1 0.94 70 6 4 3.90 26.41 27.37 28.64 30.04 33.30
ETR4010-27.5-02-TH ● 27.5 1 0.94 70 6 4 3.65 28.97 30.09 31.49 33.03 36.62
ETR4010-30-02-TH ● 30 1 0.94 70 6 4 3.44 31.52 32.82 34.34 36.02 39.94
ETR40125-5-02-TH ● 1.25 0.2 5 1.25 1.18 50 6 4 8.38 5.81 6.03 6.22 6.39 6.79
ETR40125-10-02-TH ● 10 1.25 1.18 50 6 4 6.42 11.00 11.33 11.59 12.12 13.42
ETR40125-15-02-TH ● 15 1.25 1.18 60 6 4 5.20 16.16 16.56 17.26 18.10 20.06
ETR40125-20-02-TH ● 20 1.25 1.18 60 6 4 4.37 21.30 21.95 22.97 24.09 26.69
ETR40125-25-02-TH ● 25 1.25 1.18 70 6 4 3.77 26.42 27.39 28.67 30.07 33.33
ETR40125-30-02-TH ● 30 1.25 1.18 70 6 4 3.31 31.54 32.84 34.37 36.05 39.97
ETR4015-5-03-TH ● 1.5 0.3 5 1.5 1.42 50 6 4 8.28 5.83 6.05 6.23 6.40 6.79
ETR4015-10-03-TH ● 10 1.5 1.42 50 6 4 6.28 11.02 11.34 11.60 12.13 13.42
ETR4015-15-03-TH ● 15 1.5 1.42 60 6 4 5.05 16.18 16.57 17.28 18.11 20.06
ETR4015-20-03-TH ● 20 1.5 1.42 60 6 4 4.23 21.31 21.96 22.98 24.09 26.69
ETR4015-25-03-TH ● 25 1.5 1.42 70 6 4 3.63 26.43 27.41 28.68 30.08 33.33
ETR4015-30-03-TH ● 30 1.5 1.42 70 6 4 3.19 31.55 32.86 34.38 36.06 39.97
ETR40175-10-03-TH ● 1.75 0.3 10 1.75 1.65 50 6 4 6.09 11.06 11.37 11.63 12.18 13.48
ETR40175-20-03-TH ● 20 1.75 1.65 60 6 4 4.07 21.34 22.01 23.03 24.15 26.76
ETR40175-30-03-TH ● 30 1.75 1.65 70 6 4 3.05 31.57 32.91 34.44 36.12 40.03
ETR40175-40-03-TH ● 40 1.75 1.65 80 6 4 2.44 41.94 43.80 45.84 48.08 干渉なし
ETR4020-10-05-TH ● 2 0.5 10 2 1.92 50 6 4 5.98 11.01 11.33 11.59 12.09 13.36
ETR4020-15-05-TH ● 15 2 1.92 60 6 4 4.75 16.17 16.56 17.25 18.07 19.99
ETR4020-20-05-TH ● 20 2 1.92 60 6 4 3.94 21.31 21.95 22.95 24.06 26.63
ETR4020-25-05-TH ● 25 2 1.92 70 6 4 3.36 26.43 27.39 28.65 30.04 33.27
ETR4020-30-05-TH ● 30 2 1.92 70 6 4 2.93 31.54 32.84 34.36 36.02 干渉なし
ETR4020-35-05-TH ● 35 2 1.92 80 6 4 2.60 36.67 38.29 40.06 42.00 干渉なし
ETR4020-40-05-TH ● 40 2 1.92 80 6 4 2.34 41.88 43.73 45.76 47.99 干渉なし
ETR4025-10-05-TH ● 2.5 0.5 10 2.5 2.4 50 6 4 5.57 11.05 11.36 11.61 12.15 13.42
ETR4025-20-05-TH ● 20 2.5 2.4 60 6 4 3.59 21.34 22.00 23.00 24.11 26.69
ETR4025-30-05-TH ● 30 2.5 2.4 70 6 4 2.64 31.57 32.89 34.41 36.08 干渉なし
ETR4025-40-05-TH ● 40 2.5 2.4 80 6 4 2.09 41.93 43.79 45.81 48.04 干渉なし
ETR4025-50-05-TH ● 50 2.5 2.4 90 6 4 1.73 52.36 54.68 57.22 干渉なし 干渉なし
ETR4030-10-08-TH ● 3 0.8 10 3 2.86 50 6 4 5.17 11.12 11.40 11.66 12.20 13.45
ETR4030-20-08-TH ● 20 3 2.86 60 6 4 3.23 21.39 22.07 23.07 24.17 26.72
ETR4030-30-08-TH ● 30 3 2.86 70 6 4 2.35 31.61 32.97 34.47 36.13 干渉なし
ETR4030-40-08-TH ● 40 3 2.86 80 6 4 1.85 42.02 43.86 45.88 干渉なし 干渉なし
ETR4030-50-08-TH ● 50 3 2.86 90 6 4 1.52 52.45 54.76 57.28 干渉なし 干渉なし

 ●：標準在庫品です。●： Stocked items.
