ETRP-TH | Epoch Turbo Rib | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
พร้อมส่ง
SKU
ETRP-TH
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
PDF ETRP-TH
ETRP-TH | Epoch Turbo Rib | MOLDINO
ETRP-TH | Epoch Turbo Rib | MOLDINO



±0.01



4 Flutes



商品コード
Item code
在庫
Stock		 寸　法Size（mm）

干渉角度
Interference

angle
(°)

勾配角に対する実有効首下長
Effective under neck length

with respect to draft angle
外径
Tool dia.

コーナ半径
Corner

radius

首下長
Under neck

length

 首部テーパ半角
Neck angle		 刃長
Flute length

首元径dn
Under neck

dia.

全長L

Overall

length

 シャンク径
Shank dia.		 首R
Neck R

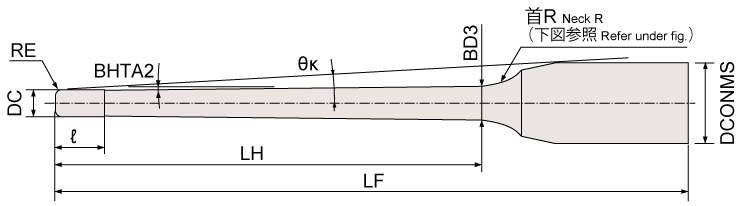

DC RE LH BHTA2 ℓ BD3 LF DCONMS θκ 0° 1° 1.5° 2° 3°
ETRP4010-5-0902-TH ● 1 0.2 5 0.9 1 1.066 60 6 4 8.67 2.91 5.70 5.96 6.17 6.51
ETRP4010-7.5-0902-TH ● 7.5 0.9 1 1.144 60 6 4 7.61 2.91 8.50 8.97 9.34 9.93
ETRP4010-10-0902-TH ● 10 0.9 1 1.223 60 6 4 6.78 2.91 11.04 11.60 12.03 12.70
ETRP4010-15-0902-TH ● 15 0.9 1 1.380 60 6 4 5.57 2.91 16.35 17.25 17.89 18.89
ETRP4010-20-0902-TH ● 20 0.9 1 1.537 70 6 4 4.72 2.91 21.42 22.49 23.22 24.80
ETRP4010-25-0902-TH ● 25 0.9 1 1.694 70 6 4 4.10 2.91 26.49 27.80 28.52 30.95
ETRP4010-30-0902-TH ● 30 0.9 1 1.851 80 6 4 3.62 2.91 31.55 32.90 33.79 37.09
ETRP4010-35-0902-TH ● 35 0.9 1 2.008 80 6 4 3.24 2.91 36.61 38.08 39.03 43.24
ETRP4010-40-0902-TH ● 40 0.9 1 2.165 90 6 4 2.94 2.91 41.67 43.25 44.54 干渉なし
ETRP4010-45-0902-TH ● 45 0.9 1 2.322 90 6 4 2.68 2.91 46.73 48.41 50.08 干渉なし
ETRP4010-50-0902-TH ● 50 0.9 1 2.480 100 6 4 2.47 2.91 51.78 53.56 55.62 干渉なし
ETRP40125-10-0902-TH ● 1.25 0.2 10 0.9 1.25 1.455 60 6 4 6.62 3.47 11.10 11.65 12.06 12.73
ETRP40125-15-0902-TH ● 15 0.9 1.25 1.612 60 6 4 5.41 3.47 16.42 17.29 17.92 18.91
ETRP40125-20-0902-TH ● 20 0.9 1.25 1.769 70 6 4 4.57 3.47 21.49 22.52 23.25 24.86
ETRP40125-30-0902-TH ● 30 0.9 1.25 2.083 80 6 4 3.49 3.47 31.61 32.93 33.81 37.15
ETRP40125-40-0902-TH ● 40 0.9 1.25 2.397 90 6 4 2.82 3.47 41.73 43.28 44.59 干渉なし
ETRP40125-50-0902-TH ● 50 0.9 1.25 2.712 100 6 4 2.37 3.47 51.83 53.59 55.67 干渉なし
ETRP4015-10-0903-TH ● 1.5 0.3 10 0.9 1.5 1.687 60 6 4 6.47 4.04 11.15 11.67 12.08 12.74
ETRP4015-15-0903-TH ● 15 0.9 1.5 1.844 60 6 4 5.26 4.04 16.21 16.89 17.40 18.73
ETRP4015-20-0903-TH ● 20 0.9 1.5 2.001 70 6 4 4.43 4.04 21.54 22.55 23.27 24.88
ETRP4015-30-0903-TH ● 30 0.9 1.5 2.315 80 6 4 3.36 4.04 31.66 32.95 33.83 37.17
ETRP4015-40-0903-TH ● 40 0.9 1.5 2.630 90 6 4 2.71 4.04 41.77 43.30 44.62 干渉なし
ETRP4015-50-0903-TH ● 50 0.9 1.5 2.944 100 6 4 2.27 4.04 51.88 53.60 55.70 干渉なし
ETRP40175-10-0903-TH ● 1.75 0.3 10 0.9 1.75 1.909 60 6 4 6.28 4.93 11.24 11.74 12.13 12.77
ETRP40175-15-0903-TH ● 15 0.9 1.75 2.066 60 6 4 5.07 4.93 16.29 16.95 17.44 18.82
ETRP40175-20-0903-TH ● 20 0.9 1.75 2.223 70 6 4 4.26 4.93 21.64 22.61 23.32 24.97
ETRP40175-30-0903-TH ● 30 0.9 1.75 2.538 80 6 4 3.22 4.93 31.75 33.00 33.86 37.26
ETRP40175-40-0903-TH ● 40 0.9 1.75 2.852 90 6 4 2.59 4.93 41.86 43.34 44.70 干渉なし
ETRP40175-50-0903-TH ● 50 0.9 1.75 3.166 100 6 4 2.16 4.93 51.95 53.64 55.78 干渉なし
ETRP4020-15-0905-TH ● 2 0.5 15 0.9 2 2.328 60 6 4 4.95 4.54 16.23 16.91 17.40 18.72
ETRP4020-20-0905-TH ● 20 0.9 2 2.486 70 6 4 4.12 4.54 21.29 22.10 22.67 24.86
ETRP4020-25-0905-TH ● 25 0.9 2 2.643 70 6 4 3.54 4.54 26.63 27.77 28.57 31.01
ETRP4020-30-0905-TH ● 30 0.9 2 2.800 80 6 4 3.1 4.54 31.69 32.96 33.83 37.16
ETRP4020-35-0905-TH ● 35 0.9 2 2.957 80 6 4 2.75 4.54 36.75 38.14 39.09 干渉なし
ETRP4020-40-0905-TH ● 40 0.9 2 3.114 90 6 4 2.48 4.54 41.80 43.31 44.63 干渉なし
ETRP4020-45-0905-TH ● 45 0.9 2 3.271 90 6 4 2.25 4.54 46.85 48.46 50.17 干渉なし
ETRP4020-50-0905-TH ● 50 0.9 2 3.428 100 6 4 2.07 4.54 51.90 53.61 55.71 干渉なし
ETRP4020-55-0905-TH ● 55 0.9 2 3.585 100 6 4 1.91 4.54 56.95 58.75 干渉なし 干渉なし
ETRP4020-60-0905-TH ● 60 0.9 2 3.742 110 6 4 1.77 4.54 62.00 63.89 干渉なし 干渉なし
ETRP4025-20-0905-TH ● 2.5 0.5 20 0.9 2.5 2.950 70 6 4 3.76 5.68 21.39 22.16 22.72 24.98
ETRP4025-30-0905-TH ● 30 0.9 2.5 3.264 80 6 4 2.79 5.68 31.80 33.02 33.88 干渉なし
ETRP4025-40-0905-TH ● 40 0.9 2.5 3.578 90 6 4 2.22 5.68 41.90 43.36 44.73 干渉なし
ETRP4025-50-0905-TH ● 50 0.9 2.5 3.892 100 6 4 1.85 5.68 52.00 53.66 干渉なし 干渉なし
ETRP4025-60-0905-TH ● 60 0.9 2.5 4.207 110 6 4 1.58 5.68 62.09 63.93 干渉なし 干渉なし
ETRP4030-20-0908-TH ● 3 0.8 20 0.9 3 3.394 70 6 4 3.39 7.45 21.50 22.22 22.76 25.05
ETRP4030-30-0908-TH ● 30 0.9 3 3.708 80 6 4 2.49 7.45 31.59 32.54 33.74 干渉なし
ETRP4030-40-0908-TH ● 40 0.9 3 4.022 90 6 4 1.96 7.45 42.03 43.42 44.72 干渉なし
ETRP4030-50-0908-TH ● 50 0.9 3 4.337 100 6 4 1.62 7.45 52.12 53.72 干渉なし 干渉なし
ETRP4030-60-0908-TH ● 60 0.9 3 4.651 110 6 4 1.37 7.45 62.20 干渉なし 干渉なし 干渉なし

 ●：標準在庫品です。●： Stocked items.
