Product Features
Tapping Data
Tapping Conditions [M8×1.25]
Workpiece Material |
FC25 |
|
Bored Hole Size |
φ6.8 |
|
Tapping Length |
12mm |
|
Tapping Speed |
6.5m/min |
|
Machinery Type |
Special machine |
|
Tapping Fluid |
Water soluble cutting fluid |

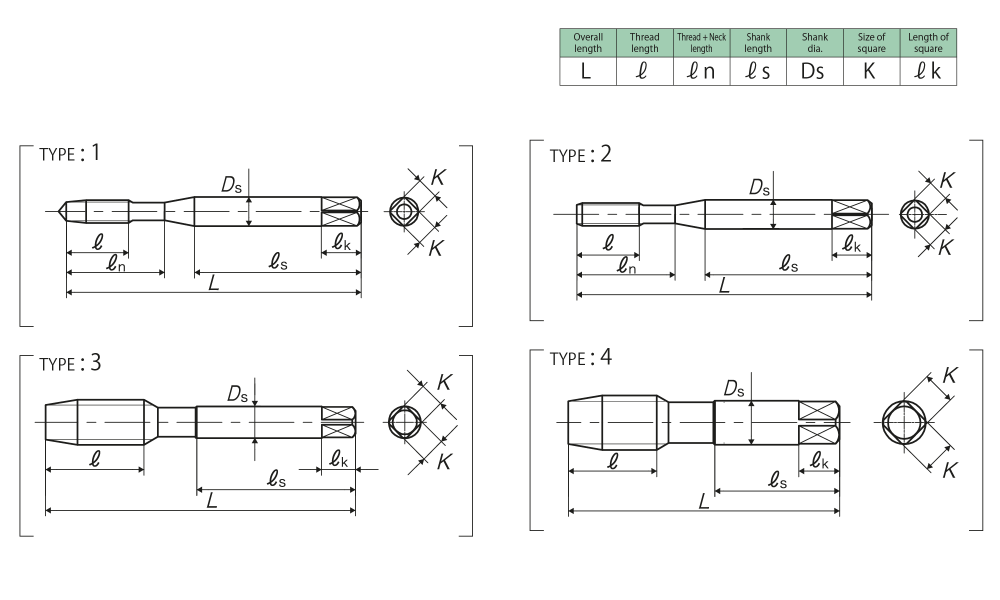

Specification
Tapping Speeds depending on Materials
Segment:1A
Size |
Class |
Code |
Chamfer |
L (mm) |
ℓ (mm) |
ℓn (mm) |
ℓs (mm) |
Ds (mm) |
K (mm) |
ℓk (mm) |
No. of flutes |
TYPE |
For Metric Threads |
||||||||||||
M3×0.5 |
P3 |
TY3.0GRAEN5 |
5P |
46 |
9 |
14 |
26 |
4 |
3.2 |
6 |
3 |
1 |
M3×0.5 |
P3 |
TY3.0GRAENA |
1.5P |
46 |
9 |
14 |
26 |
4 |
3.2 |
6 |
3 |
1 |
M3.5×0.6 |
P3 |
TY3.5HRAEN5 |
5P |
52 |
11 |
16 |
29 |
5 |
4 |
7 |
3 |
1 |
M3.5×0.6 |
P3 |
TY3.5HRAENA |
1.5P |
52 |
11 |
16 |
29 |
5 |
4 |
7 |
3 |
1 |
M4×0.7 |
P3 |
TY4.0IRAEN5 |
5P |
52 |
11 |
17 |
29 |
5 |
4 |
7 |
3 |
1 |
M4×0.7 |
P3 |
TY4.0IRAENA |
1.5P |
52 |
11 |
17 |
29 |
5 |
4 |
7 |
3 |
1 |
M5×0.8 |
P3 |
TY5.0KRAEN5 |
5P |
60 |
13 |
22 |
33 |
5.5 |
4.5 |
7 |
3 |
1 |
M5×0.8 |
P3 |
TY5.0KRAENA |
1.5P |
60 |
13 |
22 |
33 |
5.5 |
4.5 |
7 |
3 |
1 |
M6×1 |
P3 |
TY6.0MRAEN5 |
5P |
62 |
15 |
26 |
33 |
6 |
4.5 |
7 |
3 |
1 |
M6×1 |
P3 |
TY6.0MRAENA |
1.5P |
62 |
15 |
26 |
33 |
6 |
4.5 |
7 |
3 |
2 |
M8×1.25 |
P3 |
TY8.0NRAEN5 |
5P |
70 |
19 |
- |
36 |
6.2 |
5 |
8 |
3 |
3 |
M8×1.25 |
P3 |
TY8.0NRAENA |
1.5P |
70 |
19 |
- |
36 |
6.2 |
5 |
8 |
3 |
3 |
M8×1 |
P3 |
TY8.0MRAEN5 |
5P |
70 |
19 |
- |
36 |
6.2 |
5 |
8 |
3 |
3 |
M8×1 |
P3 |
TY8.0MRAENA |
1.5P |
70 |
19 |
- |
36 |
6.2 |
5 |
8 |
3 |
3 |
M10×1.5 |
P4 |
TY010OSAEN5 |
5P |
75 |
23 |
- |
38 |
7 |
5.5 |
8 |
4 |
3 |
M10×1.5 |
P4 |
TY010OSAENA |
1.5P |
75 |
23 |
- |
38 |
7 |
5.5 |
8 |
4 |
3 |
M10×1.25 |
P3 |
TY010NRAEN5 |
5P |
75 |
23 |
- |
38 |
7 |
5.5 |
8 |
4 |
3 |
M10×1.25 |
P3 |
TY010NRAENA |
1.5P |
75 |
23 |
- |
38 |
7 |
5.5 |
8 |
4 |
3 |
M10×1 |
P3 |
TY010MRAEN5 |
5P |
75 |
23 |
- |
38 |
7 |
5.5 |
8 |
4 |
3 |
M10×1 |
P3 |
TY010MRAENA |
1.5P |
75 |
23 |
- |
38 |
7 |
5.5 |
8 |
4 |
3 |
M12×1.75 |
P4 |
TY012PSAEN5 |
5P |
82 |
26 |
- |
42 |
8.5 |
6.5 |
9 |
4 |
3 |
M12×1.75 |
P4 |
TY012PSAENA |
1.5P |
82 |
26 |
- |
42 |
8.5 |
6.5 |
9 |
4 |
3 |
M12×1.5 |
P4 |
TY012OSAEN5 |
5P |
82 |
26 |
- |
42 |
8.5 |
6.5 |
9 |
4 |
3 |
M12×1.5 |
P4 |
TY012OSAENA |
1.5P |
82 |
26 |
- |
42 |
8.5 |
6.5 |
9 |
4 |
3 |
M12×1.25 |
P4 |
TY012NSAEN5 |
5P |
82 |
26 |
- |
42 |
8.5 |
6.5 |
9 |
4 |
3 |
M12×1.25 |
P4 |
TY012NSAENA |
1.5P |
82 |
26 |
- |
42 |
8.5 |
6.5 |
9 |
4 |
3 |
M12×1 |
P3 |
TY012MRAEN5 |
5P |
82 |
26 |
- |
42 |
8.5 |
6.5 |
9 |
4 |
3 |
M12×1 |
P3 |
TY012MRAENA |
1.5P |
82 |
26 |
- |
42 |
8.5 |
6.5 |
9 |
4 |
3 |
M14×2 |
P4 |
TY014QSAEN5 |
5P |
88 |
26 |
- |
45 |
10.5 |
8 |
11 |
4 |
3 |
M14×2 |
P4 |
TY014QSAENA |
1.5P |
88 |
26 |
- |
45 |
10.5 |
8 |
11 |
4 |
3 |
M14×1.5 |
P4 |
TY014OSAEN5 |
5P |
88 |
26 |
- |
45 |
10.5 |
8 |
11 |
4 |
3 |
M14×1.5 |
P4 |
TY014OSAENA |
1.5P |
88 |
26 |
- |
45 |
10.5 |
8 |
11 |
4 |
3 |
M16×2 |
P4 |
TY016QSAEN5 |
5P |
95 |
26 |
- |
48 |
12.5 |
10 |
13 |
4 |
3 |
M16×2 |
P4 |
TY016QSAENA |
1.5P |
95 |
26 |
- |
48 |
12.5 |
10 |
13 |
4 |
3 |
M16×1.5 |
P4 |
TY016OSAEN5 |
5P |
95 |
26 |
- |
48 |
12.5 |
10 |
13 |
4 |
3 |
M16×1.5 |
P4 |
TY016OSAENA |
1.5P |
95 |
26 |
- |
48 |
12.5 |
10 |
13 |
4 |
3 |
M18×2.5 |
P5 |
TY018RTAEN5 |
5P |
100 |
33 |
- |
51 |
14 |
11 |
14 |
4 |
3 |
M18×2.5 |
P5 |
TY018RTAENA |
1.5P |
100 |
33 |
- |
51 |
14 |
11 |
14 |
4 |
3 |
M18×1.5 |
P4 |
TY018OSAEN5 |
5P |
100 |
33 |
- |
51 |
14 |
11 |
14 |
4 |
3 |
M18×1.5 |
P4 |
TY018OSAENA |
1.5P |
100 |
33 |
- |
51 |
14 |
11 |
14 |
4 |
3 |
M20×2.5 |
P5 |
TY020RTAEN5 |
5P |
105 |
33 |
- |
50 |
15 |
12 |
15 |
4 |
4 |
M20×2.5 |
P5 |
TY020RTAENA |
1.5P |
105 |
33 |
- |
50 |
15 |
12 |
15 |
4 |
4 |
M20×1.5 |
P4 |
TY020OSAEN5 |
5P |
105 |
33 |
- |
50 |
15 |
12 |
15 |
4 |
4 |
M20×1.5 |
P4 |
TY020OSAENA |
1.5P |
105 |
33 |
- |
50 |
15 |
12 |
15 |
4 |
4 |
M22×2.5 |
P5 |
TY022RTAEN5 |
5P |
115 |
33 |
- |
55 |
17 |
13 |
16 |
4 |
4 |
M22×2.5 |
P5 |
TY022RTAENA |
1.5P |
115 |
33 |
- |
55 |
17 |
13 |
16 |
4 |
4 |
M22×1.5 |
P4 |
TY022OSAEN5 |
5P |
115 |
33 |
- |
55 |
17 |
13 |
16 |
4 |
4 |
M22×1.5 |
P4 |
TY022OSAENA |
1.5P |
115 |
33 |
- |
55 |
17 |
13 |
16 |
4 |
4 |
M24×3 |
P5 |
TY024STAEN5 |
5P |
120 |
39 |
- |
55 |
19 |
15 |
18 |
4 |
4 |
M24×3 |
P5 |
TY024STAENA |
1.5P |
120 |
39 |
- |
55 |
19 |
15 |
18 |
4 |
4 |
M24×1.5 |
P4 |
TY024OSAEN5 |
5P |
120 |
39 |
- |
55 |
19 |
15 |
18 |
4 |
4 |
M24×1.5 |
P4 |
TY024OSAENA |
1.5P |
120 |
39 |
- |
55 |
19 |
15 |
18 |
4 |
4 |
Note: The cast iron hand tap "FC - O" was discontinued in December 2015.
For details of this product please refer to the YAMAWA 2013 - 2014 General Catalog.
