Specification
Tapping Speeds depending on Materials
25~35HRC
Segment:1C
Size | Class | Code | Chamfer | L (mm) |
ℓ (mm) |
ℓn (mm) |
ℓs (mm) |
Ds (mm) |
K (mm) |
ℓk (mm) |
No. of flutes |

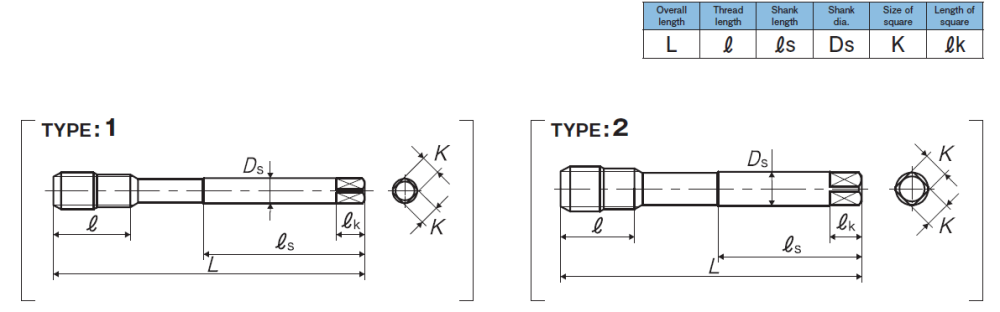

TYPE |
For Metric Threads | ||||||||||||
M8×1.25 | P4+0.1 | 1112201064 | 2.5P | 90 | 19 | - | 46 | 6.2 | 5 | 8 | 3 | 1 |
M8×1.25 | P4+0.2 | 1112301064 | 2.5P | 90 | 19 | - | 46 | 6.2 | 5 | 8 | 3 | 1 |
M8×1.25 | P4+0.3 | 1112401064 | 2.5P | 90 | 19 | - | 46 | 6.2 | 5 | 8 | 3 | 1 |
M10×1.5 | P4+0.1 | 1112201078 | 2.5P | 100 | 23 | - | 51 | 7 | 5.5 | 8 | 3 | 1 |
M10×1.5 | P4+0.2 | 1112301078 | 2.5P | 100 | 23 | - | 51 | 7 | 5.5 | 8 | 3 | 1 |
M10×1.5 | P4+0.3 | 1112401078 | 2.5P | 100 | 23 | - | 51 | 7 | 5.5 | 8 | 3 | 1 |
M12×1.75 | P4+0.1 | 1112201088 | 2.5P | 110 | 26 | - | 56 | 8.5 | 6.5 | 9 | 3 | 1 |
M12×1.75 | P4+0.2 | 1112301088 | 2.5P | 110 | 26 | - | 56 | 8.5 | 6.5 | 9 | 3 | 1 |
M12×1.75 | P4+0.3 | 1112401088 | 2.5P | 110 | 26 | - | 56 | 8.5 | 6.5 | 9 | 3 | 1 |
M14×2 | P4+0.1 | 1112201100 | 2.5P | 110 | 26 | - | 56 | 10.5 | 8 | 11 | 3 | 1 |
M14×2 | P4+0.2 | 1112301100 | 2.5P | 110 | 26 | - | 56 | 10.5 | 8 | 11 | 3 | 1 |
M14×2 | P4+0.3 | 1112401100 | 2.5P | 110 | 26 | - | 56 | 10.5 | 8 | 11 | 3 | 1 |
M16×2 | P4+0.1 | 1112201114 | 2.5P | 110 | 26 | - | 56 | 12.5 | 10 | 13 | 3 | 1 |
M16×2 | P4+0.2 | 1112301114 | 2.5P | 110 | 26 | - | 56 | 12.5 | 10 | 13 | 3 | 1 |
M16×2 | P4+0.3 | 1112401114 | 2.5P | 110 | 26 | - | 56 | 12.5 | 10 | 13 | 3 | 1 |
M18×2.5 | P5+0.1 | 1112201128 | 2.5P | 125 | 33 | - | 64 | 14 | 11 | 14 | 4 | 1 |
M18×2.5 | P5+0.2 | 1112301128 | 2.5P | 125 | 33 | - | 64 | 14 | 11 | 14 | 4 | 1 |
M18×2.5 | P5+0.3 | 1112401128 | 2.5P | 125 | 33 | - | 64 | 14 | 11 | 14 | 4 | 1 |
M20×2.5 | P5+0.1 | 1112201141 | 2.5P | 140 | 33 | - | 71 | 15 | 12 | 15 | 4 | 2 |
M20×2.5 | P5+0.2 | 1112301141 | 2.5P | 140 | 33 | - | 71 | 15 | 12 | 15 | 4 | 2 |
M20×2.5 | P5+0.3 | 1112401141 | 2.5P | 140 | 33 | - | 71 | 15 | 12 | 15 | 4 | 2 |
M22×2.5 | P5+0.1 | 1112201156 | 2.5P | 140 | 33 | - | 71 | 17 | 13 | 16 | 4 | 2 |
M22×2.5 | P5+0.2 | 1112301156 | 2.5P | 140 | 33 | - | 71 | 17 | 13 | 16 | 4 | 2 |
M22×2.5 | P5+0.3 | 1112401156 | 2.5P | 140 | 33 | - | 71 | 17 | 13 | 16 | 4 | 2 |
M24×3 | P5+0.1 | 1112201167 | 2.5P | 160 | 37 | - | 82 | 19 | 15 | 18 | 4 | 2 |
M24×3 | P5+0.2 | 1112301167 | 2.5P | 160 | 37 | - | 82 | 19 | 15 | 18 | 4 | 2 |
M24×3 | P5+0.3 | 1112401167 | 2.5P | 160 | 37 | - | 82 | 19 | 15 | 18 | 4 | 2 |
แบรนด์สินค้า | YAMAWA |
---|
