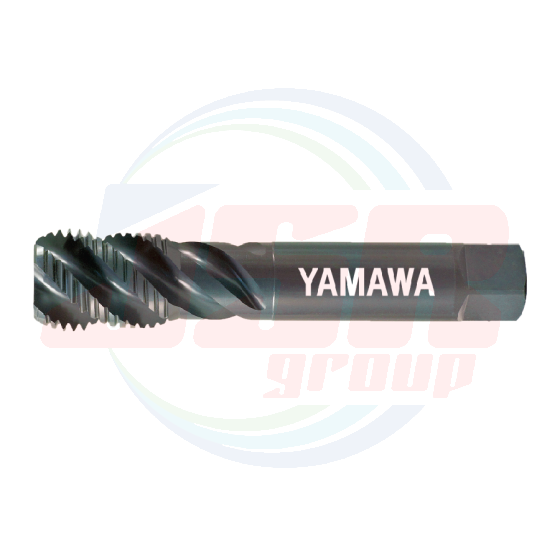

Specification
Tapping Speeds depending on Materials
25~35HRC
Segment:1C

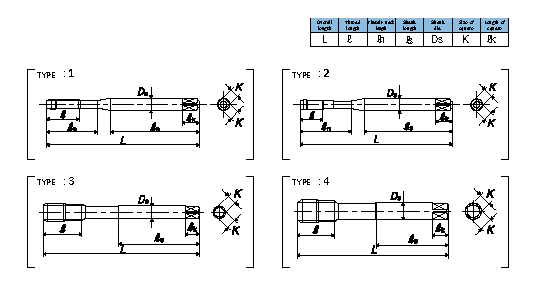

Size | Class | Code | Chamfer | L (mm) |
ℓ (mm) |
ℓn (mm) |
ℓs (mm) |
Ds (mm) |
K (mm) |
ℓk (mm) |
No. of flutes |
TYPE |
For Metric Threads | ||||||||||||
M3×0.5 | P3 | SY3.0GREEXJ | 2.5P | 56 | 9 | 18 | 32 | 4 | 3.2 | 6 | 3 | 1 |
M3×0.35 | P3 | SY3.0DREEXJ | 2.5P | 56 | 6.5 | 18 | 32 | 4 | 3.2 | 6 | 3 | 2 |
M4×0.7 | P4 | SY4.0ISEEXJ | 2.5P | 63 | 13 | 21 | 36 | 5 | 4 | 7 | 3 | 1 |
M4x0.5 | P4 | SY4.0GSEEXJ | 2.5P | 63 | 9 | 21 | 36 | 5 | 4 | 7 | 3 | 2 |
M5x0.8 | P4 | SY5.0KSEEXJ | 2.5P | 70 | 14 | 25 | 40 | 5.5 | 4.5 | 7 | 3 | 1 |
M5x0.5 | P4 | SY5.0GSEEXJ | 2.5P | 70 | 9 | 25 | 40 | 5.5 | 4.5 | 7 | 3 | 2 |
M6x1 | P4 | SY6.0MSEEXJ | 2.5P | 80 | 15 | 30 | 45 | 6 | 4.5 | 7 | 3 | 1 |
M6x0.75 | P4 | SY6.0JSEEXJ | 2.5P | 80 | 15 | 30 | 45 | 6 | 4.5 | 7 | 3 | 1 |
M6x0.5 | P4 | SY6.0GSEEXJ | 2.5P | 80 | 9 | 30 | 45 | 6 | 4.5 | 7 | 3 | 2 |
M8x1.25 | P4 | SY8.0NSEEXJ | 2.5P | 90 | 19 | - | 46 | 6.2 | 5 | 8 | 3 | 3 |
M8x1 | P4 | SY8.0MSEEXJ | 2.5P | 90 | 19 | - | 46 | 6.2 | 5 | 8 | 3 | 3 |
M10x1.5 | P4 | SY010OSEEXJ | 2.5P | 100 | 23 | - | 51 | 7 | 5.5 | 8 | 3 | 3 |
M10x1.25 | P4 | SY010NSEEXJ | 2.5P | 100 | 23 | - | 51 | 7 | 5.5 | 8 | 3 | 3 |
M10x1 | P4 | SY010MSEEXJ | 2.5P | 100 | 23 | - | 51 | 7 | 5.5 | 8 | 3 | 3 |
M12x1.75 | P4 | SY012PSEEXJ | 2.5P | 110 | 26 | - | 56 | 8.5 | 6.5 | 9 | 3 | 3 |
M12x1.5 | P4 | SY012OSEEXJ | 2.5P | 110 | 26 | - | 56 | 8.5 | 6.5 | 9 | 3 | 3 |
M12x1.25 | P4 | SY012NSEEXJ | 2.5P | 110 | 26 | - | 56 | 8.5 | 6.5 | 9 | 3 | 3 |
M14x2 | P4 | SY014QSEEXJ | 2.5P | 110 | 26 | - | 56 | 10.5 | 8 | 11 | 3 | 3 |
M14x1.5 | P4 | SY014OSEEXJ | 2.5P | 110 | 26 | - | 56 | 10.5 | 8 | 11 | 3 | 3 |
M16x2 | P4 | SY016QSEEXJ | 2.5P | 110 | 26 | - | 56 | 12.5 | 10 | 13 | 3 | 3 |
M16x1.5 | P4 | SY016OSEEXJ | 2.5P | 110 | 26 | - | 56 | 12.5 | 10 | 13 | 3 | 3 |
M18x2.5 | P5 | SY018RTEEXJ | 2.5P | 125 | 33 | - | 64 | 14 | 11 | 14 | 4 | 3 |
M18x1.5 | P5 | SY018OTEEXJ | 2.5P | 125 | 33 | - | 64 | 14 | 11 | 14 | 4 | 3 |
M20x2.5 | P5 | SY020RTEEXJ | 2.5P | 140 | 33 | - | 71 | 15 | 12 | 15 | 4 | 4 |
M20x1.5 | P5 | SY020OTEEXJ | 2.5P | 140 | 33 | - | 71 | 15 | 12 | 15 | 4 | 4 |
M22x2.5 | P5 | SY022RTEEXJ | 2.5P | 140 | 33 | - | 71 | 17 | 13 | 16 | 4 | 4 |
M22x1.5 | P5 | SY022OTEEXJ | 2.5P | 140 | 33 | - | 71 | 17 | 13 | 16 | 4 | 4 |
M24x3 | P5 | SY024STEEXJ | 2.5P | 160 | 37 | - | 82 | 19 | 15 | 18 | 4 | 4 |
M24x1.5 | P5 | SY024OTEEXJ | 2.5P | 160 | 37 | - | 82 | 19 | 15 | 18 | 4 | 4 |
M27x3 | P5 | SY027STEEXJ | 2.5P | 160 | 37 | - | 82 | 20 | 15 | 18 | 4 | 4 |
M27x1.5 | P5 | SY027OTEEXJ | 2.5P | 160 | 37 | - | 82 | 20 | 15 | 18 | 4 | 4 |
M30x3.5 | P6 | SY030TUEEXJ | 2.5P | 180 | 44 | - | 92 | 23 | 17 | 20 | 4 | 4 |
M30x1.5 | P6 | SY030SUEEXJ | 2.5P | 180 | 44 | - | 92 | 23 | 17 | 20 | 4 | 4 |
M33x3.5 | P6 | SY030OUEEXJ | 2.5P | 180 | 46 | - | 92 | 25 | 19 | 22 | 4 | 4 |
M33x3 | P6 | SY033TUEEXJ | 2.5P | 180 | 46 | - | 92 | 25 | 19 | 22 | 4 | 4 |
M33x1.5 | P6 | SY033SUEEXJ | 2.5P | 180 | 46 | - | 92 | 25 | 19 | 22 | 4 | 4 |
M36x4 | P6 | SY036UUEEXJ | 2.5P | 200 | 52 | - | 102 | 28 | 21 | 24 | 4 | 4 |
M36x3 | P6 | SY036SUEEXJ | 2.5P | 200 | 52 | - | 102 | 28 | 21 | 24 | 4 | 4 |
M39x4 | P6 | SY039UUEEXJ | 2.5P | 200 | 52 | - | 102 | 30 | 23 | 26 | 4 | 4 |
M39x3 | P6 | SY039SUEEXJ | 2.5P | 200 | 52 | - | 102 | 30 | 23 | 26 | 4 | 4 |
M42x4.5 | P6 | SY042VUEEXJ | 2.5P | 200 | 59 | - | 102 | 32 | 26 | 30 | 4 | 4 |
M42x3 | P6 | SY042SUEEXJ | 2.5P | 200 | 59 | - | 102 | 32 | 26 | 30 | 4 | 4 |
M48x5 | P6 | SY048WUEEXJ | 2.5P | 250 | 65 | - | 128 | 38 | 29 | 32 | 4 | 4 |
M48x3 | P6 | SY048SUEEXJ | 2.5P | 250 | 65 | - | 128 | 38 | 29 | 32 | 4 | 4 |
For Unified Threads | ||||||||||||
1-8UNC | P5 | SYU16XTEEXJ | 2.5P | 160 | 37 | - | 82 | 19 | 15 | 18 | 4 | 4 |
1-12UNF | P4 | SYU16SSEEXJ | 2.5P | 160 | 37 | - | 82 | 19 | 15 | 18 | 4 | 4 |
1-1/8-7UNC | P6 | SYU18YUEEXJ | 2.5P | 180 | 44 | - | 92 | 23 | 17 | 20 | 4 | 4 |
1-1/8-8UN | P5 | SYU18XTEEXJ | 2.5P | 180 | 44 | - | 92 | 23 | 17 | 20 | 4 | 4 |
1-1/8-12UNF | P4 | SYU18SSEEXJ | 2.5P | 180 | 44 | - | 92 | 23 | 17 | 20 | 4 | 4 |
1-1/4-7UNC | P6 | SYU20YUEEXJ | 2.5P | 180 | 44 | - | 92 | 24 | 19 | 22 | 4 | 4 |
1-1/4-8UN | P5 | SYU20XTEEXJ | 2.5P | 180 | 44 | - | 92 | 24 | 19 | 22 | 4 | 4 |
1-1/4-12UNF | P4 | SYU20SSEEXJ | 2.5P | 180 | 44 | - | 92 | 24 | 19 | 22 | 4 | 4 |
1-3/8-6UNC | P6 | SYU22ZUEEXJ | 2.5P | 200 | 52 | - | 102 | 28 | 21 | 24 | 4 | 4 |
1-3/8-8UN | P5 | SYU22XTEEXJ | 2.5P | 200 | 52 | - | 102 | 28 | 21 | 24 | 4 | 4 |
1-3/8-12UNF | P4 | SYU22SSEEXJ | 2.5P | 200 | 52 | - | 102 | 28 | 21 | 24 | 4 | 4 |
1-1/2-6UNC | P6 | SYU24ZUEEXJ | 2.5P | 200 | 52 | - | 102 | 30 | 23 | 26 | 4 | 4 |
1-1/2-8UN | P5 | SYU24XTEEXJ | 2.5P | 200 | 52 | - | 102 | 30 | 23 | 26 | 4 | 4 |
1-1/2-12UNF | P4 | SYU24SSEEXJ | 2.5P | 200 | 52 | - | 102 | 30 | 23 | 26 | 4 | 4 |
1-3/4-5UNC | P6 | SYU280UEEXJ | 2.5P | 220 | 59 | - | 112 | 35 | 26 | 30 | 4 | 4 |
1-3/4-8UN | P5 | SYU28XTEEXJ | 2.5P | 220 | 59 | - | 112 | 35 | 26 | 30 | 4 | 4 |
1-3/4-12UN | P4 | SYU28SSEEXJ | 2.5P | 220 | 59 | - | 112 | 35 | 26 | 30 | 4 | 4 |
2-41/2UNC | P7 | SYU329VEEXJ | 2.5P | 250 | 73 | - | 128 | 40 | 32 | 35 | 4 | 4 |
2-8UN | P6 | SYU32XUEEXJ | 2.5P | 250 | 73 | - | 128 | 40 | 32 | 35 | 4 | 4 |
แบรนด์สินค้า | YAMAWA |
---|
