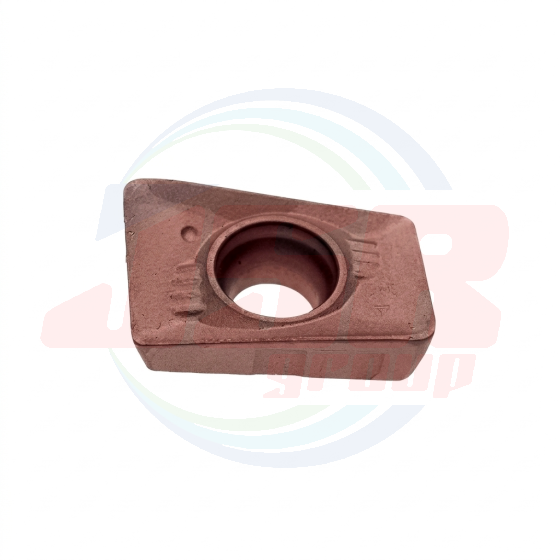

INSERT for AHJ | INSERT AHJ | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
พร้อมส่ง
SKU
INSERT for AHJ
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
PDF AHJ
INSERT for AHJ | INSERT AHJ | MOLDINO
INSERT for AHJ | INSERT AHJ | MOLDINO

■ インサート　Inserts

【注意】 R≧2.0のインサートを使用する場合はボデーコーナ部を追加工する必要があります。

【Note】 When using the insert with R≧2.0, it is necessary to carry out additional processing of cutter body corner part.

P 鋼　Carbon steels   ：一般切削・第一推奨
General cutting, First recommended
：一般切削・第二推奨
General cutting, Second recommended
M SUS等　SUS, etc.   Dry   Wet
K FC・FCD　Cast irons
適用インサート
Inserts		 ※使用数
No.of
inserts		 精度
Tolerance
class		 AJコーティング
AJ Coating		 JSコーティング
JS Coating		 THコーティング
TH Coating		 寸 法 Size(mm)
外径 DC
Tool dia.		 コーナR
Corner R		 インサート取付け位置
Position		 商品コード
Item code		 JP4120 JS4045 JS4060 PTH30E PTH13S INSL W1 S RE
φ16

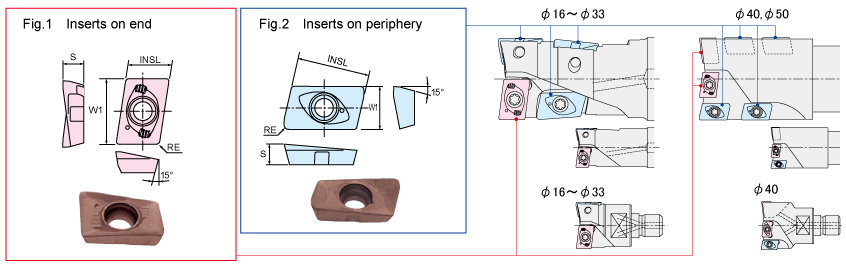

φ17		 R0.4 底刃用 On end　Fig.1 JDMT080304L 1 M級
M		 ● ● ● ●   5.3 7.8 3.0 0.4
外周刃用 On periphery Fig.2 JDMT090304R 3(1) ● ● ● ●   9.2 5.0 2.8 0.4
R0.8 底刃用 On end　Fig.1 JDMT080308L 1 ● ● ● ● ● 5.3 7.8 3.0 0.8
外周刃用 On periphery Fig.2 JDMT090308R 3(1) ● ● ● ● ● 9.2 5.0 2.8 0.8
φ20
φ21		 R0.4 底刃用 On end　Fig.1 JDMT100304L 1 ● ● ● ●   6.3 9.8 3.2 0.4
外周刃用 On periphery Fig.2 JDMT100304R 3(1) ● ● ● ● [●] 11.0 6.1 3.5 0.4
R0.8 底刃用 On end　Fig.1 JDMT100308L 1 ● ● ● ● ● 6.3 9.8 3.2 0.8
外周刃用 On periphery Fig.2 JDMT100308R 3(1) ● ● ● ● ● 11.0 6.1 3.5 0.8
R2.0 底刃用 On end　Fig.1 JDMT100320L 1 ●   ● ●   6.3 9.8 3.2 2.0
外周刃用 On periphery Fig.2 JDMT100320R 1 ● [●] ● ●   11.0 6.1 3.5 2.0
外周刃用 On periphery Fig.2 JDMT100308R 2(0) ● [●] ● ● [●] 11.0 6.1 3.5 0.8
φ25
φ26		 R0.8 底刃用 On end　Fig.1 JDMT12T308L 1 ● ● ● ● ● 7.9 12.3 3.9 0.8
外周刃用 On periphery Fig.2 JDMT12T308R 3(1) ● ● ● ● ● 13.6 8.0 3.9 0.8
R2.0 底刃用 On end　Fig.1 JDMT12T320L 1 ●   ● ●   7.9 12.3 3.9 2.0
外周刃用 On periphery Fig.2 JDMT12T320R 1 ●   ● ●   13.6 8.0 3.9 2.0
外周刃用 On periphery Fig.2 JDMT12T308R 2(0) ● [●] ● ● [●] 13.6 8.0 3.9 0.8
R3.0 底刃用 On end　Fig.1 JDMT12T330L 1 ●   ● ●   7.9 12.3 3.9 3.0
外周刃用 On periphery Fig.2 JDMT12T330R 1 ●   ● ●   13.6 8.0 3.9 3.0
外周刃用 On periphery Fig.2 JDMT12T308R 2(0) ● [●] ● ● [●] 13.6 8.0 3.9 0.8
φ32
φ33		 R0.8 底刃用 On end　Fig.1 JDMT160508L 1 ● ● ● ● ● 9.5 15.8 5.0 0.8
外周刃用 On periphery Fig.2 JDMT150508R 3(1) ● ● ● ● ● 16.0 9.1 5.0 0.8
R3.0 底刃用 On end　Fig.1 JDMT160530L 1 ●   ● ●   9.5 15.8 5.0 3.0
外周刃用 On periphery Fig.2 JDMT150530R 1 ● [●] ● ●   16.0 9.1 5.0 3.0
外周刃用 On periphery Fig.2 JDMT150508R 2(0) ● [●] ● ● [●] 16.0 9.1 5.0 0.8
φ40 R0.8 底刃用 On end　Fig.1 JDMT12T308L 2 ● ● ● ● ● 7.9 12.3 3.9 0.8
外周刃用 On periphery Fig.2 JDMT12T308R 4(1) ● ● ● ● ● 13.6 8.0 3.9 0.8
R2.0 底刃用 On end　Fig.1 JDMT12T320L 1 ●   ● ●   7.9 12.3 3.9 2.0
底刃用 On end　Fig.1 JDMT12T308L 1 ● [●] ● ● [●] 7.9 12.3 3.9 0.8
外周刃用 On periphery Fig.2 JDMT12T320R 1 ●   ● ●   13.6 8.0 3.9 2.0
外周刃用 On periphery Fig.2 JDMT12T308R 3(0) ● [●] ● ● [●] 13.6 8.0 3.9 0.8
R3.0 底刃用 On end　Fig.1 JDMT12T330L 1 ●   ● ●   7.9 12.3 3.9 3.0
底刃用 On end　Fig.1 JDMT12T308L 1 ● [●] ● ● [●] 7.9 12.3 3.9 0.8
外周刃用 On periphery Fig.2 JDMT12T330R 1 ●   ● ●   13.6 8.0 3.9 3.0
外周刃用 On periphery Fig.2 JDMT12T308R 3(0) ● [●] ● ● [●] 13.6 8.0 3.9 0.8
φ50 R0.8 底刃用 On end　Fig.1 JDMT160508L 2 ● ● ● ● ● 9.5 15.8 5.0 0.8
外周刃用 On periphery Fig.2 JDMT150508R 4(1) ● ● ● ● ● 16.0 9.1 5.0 0.8
R3.0 底刃用 On end　Fig.1 JDMT160530L 1 ●   ● ●   9.5 15.8 5.0 3.0
底刃用 On end　Fig.1 JDMT160508L 1 ● [●] ● ● [●] 9.5 15.8 5.0 0.8
外周刃用 On periphery Fig.2 JDMT150530R 1 ● [●] ● ●   16.0 9.1 5.0 3.0
外周刃用 On periphery Fig.2 JDMT150508R 3(0) ● [●] ● ● [●] 16.0 9.1 5.0 0.8



［　］： Since the same insert grade is not used for the bottom flute, it is not recommended.

  ※ ： Numbers in parentheses are the number of inserts when using a short flute and Modular Mill.

【Note】 Please note that the JS coating does not cause a reaction in conductive touch sensors.
