INSERT for AHU | INSERT AHU | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
พร้อมส่ง
SKU
INSERT for AHU
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
PDF AHU
INSERT for AHU | INSERT AHU | MOLDINO
INSERT for AHU | INSERT AHU | MOLDINO

■ インサート　Inserts

P 鋼　 Carbon steels                  ：一般切削・第一推奨
General cutting, First recommended
：一般切削・第二推奨
General cutting, Second recommended
M SUS等　 SUS, etc.
K FC・FCD　 Cast irons
  グラファイト　  Graphite
N アルミニウム合金　 Aluminum alloys
S チタン合金・Ni基超耐熱合金
 Titanium alloys・Nickel-based alloys
商品コード
Item code		 精度
Tolerance class		 AJコーティング
AJ Coating		 GXコーティング
GX Coating		 JSコーティング
JS Coating		 THコーティング
TH Coating		 DLCコーティング
DLC Coating		 超硬

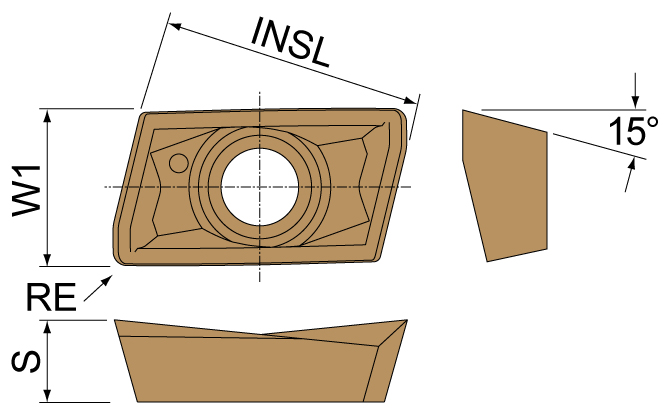

Carbide		 寸法 Size(mm) インサート断面形状
Insert cross-section shape
JP4120 JM4160 GX2160 JS4045 JS4060 PTH30E PTH40H PTH13S SD5010 HD7010 WH10 INSL W1 S RE
JDMT100304R M級
M		 ●     ● ● ●   ●     — 11 6.1 3.5 0.4 Fig.1
JDMT100308R ●     ● ● ● ● ●     — 0.8
JDMT100320R ●     ● ● ●         — 2.0
JDMT100332R ● ●   ● ● ●         — 3.2
JDMT100304R-FW ●     ● ● ●         — 0.4
JDMT100308R-FW ● ●   ● ● ●         — 0.8
JDMT100308R-B5 ●※1 ●           — — — — 0.8 Fig.4
JDMT100308R-C5 ●※2   ●         — — — — 0.8 Fig.5
JDMT100320R-B5 ●※1 ●           — — — — 2.0 Fig.4
JDMT100320R-C5 ●※2   ●         — — — — 2.0 Fig.5
JDMT100330R-B5 ●※1 ●           — — — — 3.0 Fig.4
JDMT100330R-C5 ●※2   ●         — — — — 3.0 Fig.5
JDMT100332R-B5 ●※1 ●           — — — — 3.2 Fig.4
JDMT100332R-C5 ●※2   ●         — — — — 3.2 Fig.5
JDMT150504R ●       ● ●   ●     — 16 9.12 5 0.4 Fig.1
JDMT150508R ●     ● ● ● ● ●     — 0.8
JDMT150520R ●     ● ● ●         — 2.0
JDMT150530R ●     ● ● ● ●       — 3.0
JDMT150504R-FW ●     ● ● ●         — 0.4
JDMT150508R-FW ● ●   ● ● ●         — 0.8
JDMT150508R-TFW ● ●   ● ● ●         — 0.8 Fig.2
JDMT150508R-B7 ●※1 ●           — — — — 0.8 Fig.4
JDMT150508R-C7 ●※2   ●         — — — — 0.8 Fig.5
JDMT150520R-B7 ●※1 ●           — — — — 2.0 Fig.4
JDMT150520R-C7 ●※2   ●         — — — — 2.0 Fig.5
JDMT150530R-B7 ●※1 ●           — — — — 3.0 Fig.4
JDMT150530R-C7 ●※2   ●         — — — — 3.0 Fig.5
JDET100304R-FF E級
E		       ●   ●       ● — 11 6.1 3.5 0.4 Fig.1
JDET100308R-FF       ●   ●       ● — 0.8
JDET150504R-FF       ●   ●       ● — 16 9.12 5 0.4
JDET150508R-FF       ●   ●       ● — 0.8
JDET100304R-FA — — — —   — — — ●   ● 11 6.1 3.5 0.4 Fig.3
JDET150502R-FA — — — —   — — — ●   ● 16 9.12 5 0.2
JDET150504R-FA — — — —   — — — ●   ● 0.4
JDET150530R-FA — — — —   — — — ●   ● 3.0

※1 JDMT○○○○○○R-B○ ；JP4120の第一推奨被削材種は S:チタン合金、第二推奨被削材種は M:ステンレス合金（中仕上げ）となります。

※2 JDMT○○○○○○R-C○ ；JP4120の第一推奨被削材種は S:Ni基超耐熱合金、第二推奨被削材種は P:鋼となります。

※3 推奨被削材種は目安を示すものです。実際の加工状況により適正な推奨材種が異なる場合があります。

※1 For JDMT○○○○○○R-B○ : JP4120, the primary recommended work material is S (titanium alloys) and the secondary recommended work material M (stainless-steel; semi-finishing).

※2 For JDMT○○○○○○R-C○: JP4120, the primary recommended work material is S (Ni-based alloys) and the secondary recommended work material is P (carbon steel).

※3 The stated recommended work materials are general criteria. In actual use, suitable recommended materials may be different depending on the cutting situation.



【注意】GXコーティング、JSコーティングは通電式タッチセンサーに反応しませんのでご注意ください。

【Note】Please note that the GX Coating and JS Coating do not cause a reaction in conductive touch sensors.
