■ インサート　Inserts

商品コード / Item code		精度 Tolerance class	AJコーティング AJ Coating		JSコーティング JS Coating	THコーティング TH Coating	Gコーティング G Coating	Cコーティング C Coating		寸法 Size(mm)			形状 Shape
P	鋼　Carbon steels									：一般切削・第一推奨 General cutting, First recommended ：一般切削・第二推奨 General cutting, Second recommended
K	FC・FCD　Cast irons
H	高硬度材　Hardened steels
商品コード / Item code		精度 Tolerance class	JP4105	JP4120	JS4060	ATH08M	HC844	CY250	CY9020	INSL	B W1	S	形状 Shape

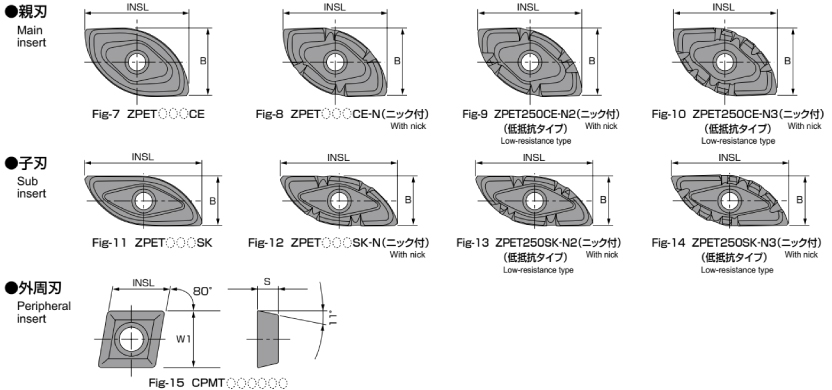

親刃 Main insert	ZPET200CE	E級 E	●		●	●				35.4	20.3	—	Fig-7

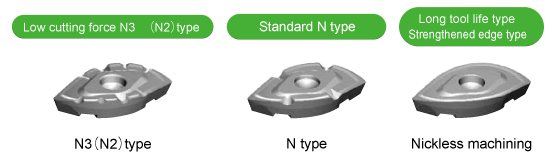

	ZPET200CE-N（ニック付 With nick）			●	●	—			—	35.4	20.3	—	Fig-8
	ZPET250CE		●		●	●		●		39.3	26	—	Fig-7
	ZPET250CE-D（刃先強化タイプ）		—	●	—								Fig-7
	ZPET250CE-N（ニック付 With nick）			●	●			●	●				Fig-8
	ZPET250CE-N2（ニック付 With nick）							●	—				Fig-9
	ZPET250CE-N3（ニック付 With nick）				●				—				Fig-10
子刃 Sub insert	ZPET200SK		●		●	●				39.9	16.1	—	Fig-11
	ZPET200SK-N（ニック付 With nick）			●	●	—			—	39.9	16.1	—	Fig-12
	ZPET250SK		●		●	●		●		44.6	19.2	—	Fig-11
	ZPET250SK-D（刃先強化タイプ）		—	●	—								Fig-11
	ZPET250SK-N（ニック付 With nick）			●	●			●	●				Fig-12
	ZPET250SK-N2（ニック付 With nick）							●	—				Fig-13
	ZPET250SK-N3（ニック付 With nick）				●				—				Fig-14
外周刃 Peripheral insert	CPMT090308	M級 M				—	●	●	—	9.525	9.525	3.18	Fig-15
外周刃 Peripheral insert	CPMT120408	M級 M				—	●	●	—	12.7	12.7	4.76	Fig-15

【注意】JSコーティングは通電式タッチセンサーに反応しませんのでご注意ください。

【Note】Please note that the JS Coating does not cause a reaction in conductive touch sensors.
