LEGEX9106

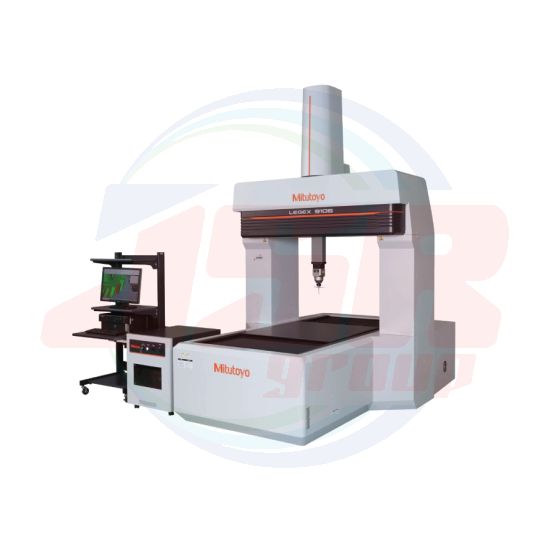

Ultra-high Accuracy CNC CMM

LEGEX 500/700/900 Takumi Model

LEGEX ซีรีส์เป็นเครื่องวัดพิกัดที่มีความแม่นยำสูงเป็นพิเศษ พร้อมรับประกันความเที่ยงตรงสูงสุดของโลกที่ E0, MPE = (0.28 + L/1000) μm (19 ถึง 21°C)

คุณสมบัติ

ใช้การล็อคสะพาน / การเคลื่อนย้ายที่สมบูรณ์แบบเพื่อการใช้งานต่อเนื่องหลายปี
ลดปัจจัยข้อผิดพลาดแบบคงที่และแบบไดนามิกให้น้อยที่สุด และให้ความแม่นยำในการวัดสูงที่สุดในโลก
โต๊ะกันการสั่นสะเทือนติดตั้งเป็นมาตรฐานสำหรับวัดการสั่นสะเทือนภายนอก
การออกแบบฐานตัวเครื่องช่วยลดการเสียรูปเนื่องจากความผันผวนของน้ำหนักบรรทุก และรับประกันความแม่นยำในการเคลื่อนที่ทางเรขาคณิตที่ดีเยี่ยม

ข้อมูลเพิ่มเติม

แบรนด์สินค้า

MITUTOYO

Order No.

LEGEX9106

Main unit

SPECIFICATIONS

LEGEX9106
Measuring range (mm)	X axis	900 mm
	Y axis	1000 mm
	Z axis	600 mm
Measurement method		Linear encoder
Maximum measuring speed		200 mm/s
Maximum acceleration		980 mm/s²
Resolution		0.00001 mm
Guide method		Air bearing
Work table	Material	Cast iron
	Size (table surface)	950×1050 mm
Workpiece	Maximum workpiece height	850 mm
	Maximum table loading	800 kg
Mass (includes the vibration-damping platform and controller, but not workpiece)		6500 kg
Air supply	Pressure	0.5 MPa
	Consumption	120 L/min under normal conditions (air source: 160 L/min or more)

Accuracy

Main unit accuracy

Probe	Length measurement error E0,MPE
MPP-310Q (ø4×18)	(0.28 + L/1000) μm (Temperature environment 1) (0.30 + L/1000) μm (Temperature environment 2)
SP25M (ø4×50)	(0.38 + L/1000) μm (Temperature environment 1) (0.40 + L/1000) μm (Temperature environment 2)

Note 1: L = measured length (mm)
Note 2: Table at right defines temperature environments 1 and 2

Temperature environment

Installation temperature environment
