File PDF |
Specification
Tapping Speeds depending on Materials
25~35HRC
Segment:1C

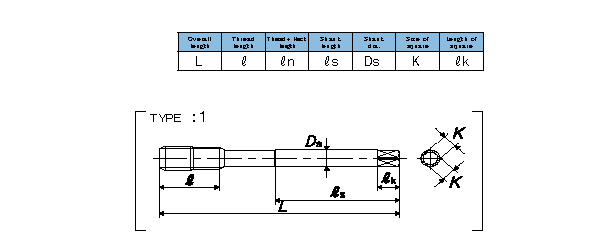

Size | Class | Code | Chamfer | L (mm) |
ℓ (mm) |
ℓn (mm) |
ℓs (mm) |
Ds (mm) |
K (mm) |
ℓk (mm) |
No. of flutes |
TYPE |
For Metric Threads | ||||||||||||
M8×1.25 | P4 | SY8.0NSOCLJ | 2.5P | 90 | 19 | - | 46 | 6.2 | 5 | 8 | 3 | 1 |
M10×1.5 | P4 | SY010OSOCLJ | 2.5P | 100 | 23 | - | 51 | 7 | 5.5 | 8 | 3 | 1 |
M10×1.25 | P4 | SY010NSOCLJ | 2.5P | 100 | 23 | - | 51 | 7 | 5.5 | 8 | 3 | 1 |
M10×1 | P4 | SY010MSOCLJ | 2.5P | 100 | 23 | - | 51 | 7 | 5.5 | 8 | 3 | 1 |
M12×1.75 | P4 | SY012PSOCLJ | 2.5P | 110 | 26 | - | 56 | 8.5 | 6.5 | 9 | 4 | 1 |
M12×1.5 | P4 | SY012OSOCLJ | 2.5P | 110 | 26 | - | 56 | 8.5 | 6.5 | 9 | 4 | 1 |
M12×1.25 | P4 | SY012NSOCLJ | 2.5P | 110 | 26 | - | 56 | 8.5 | 6.5 | 9 | 4 | 1 |
M14×2 | P5 | SY014QTOCLJ | 2.5P | 110 | 26 | - | 56 | 10.5 | 8 | 11 | 4 | 1 |
M14×1.5 | P5 | SY014OSOCLJ | 2.5P | 110 | 26 | - | 56 | 10.5 | 8 | 11 | 4 | 1 |
M16×2 | P5 | SY016QTOCLJ | 2.5P | 110 | 26 | - | 56 | 12.5 | 10 | 13 | 4 | 1 |
M16×1.5 | P5 | SY016OSOCLJ | 2.5P | 110 | 26 | - | 56 | 12.5 | 10 | 13 | 4 | 1 |
แบรนด์สินค้า | YAMAWA |
---|
