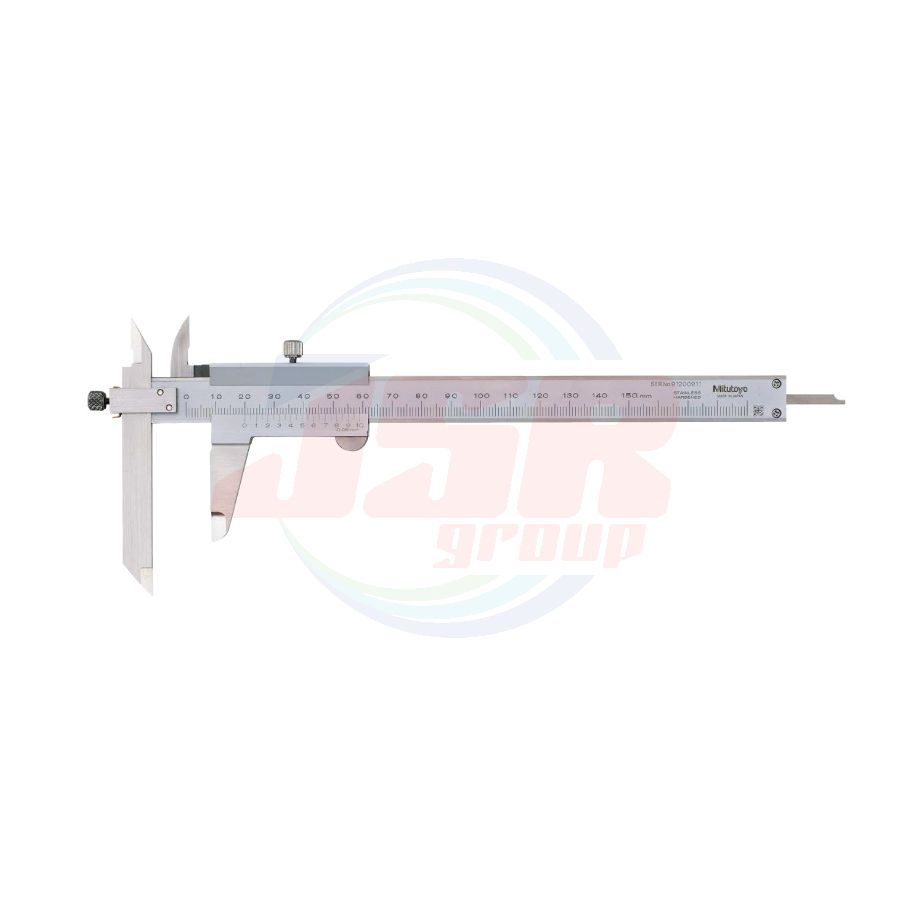

• The beam-mounted jaw can be adjusted to facilitate measurement of stepped sections.
SPECIFICATIONS
Metric ___ Analog model
Order No. | Range (mm) | Graduation (mm) | Maximum permissible error (mm)* | |
E MPE | S MPE | |||
536-101 | 0 - 150 | 0.05 | ±0.05 | ±0.07 |
536-102 | 0 - 150 | |||
536-103 | 0 - 200 | ±0.08 | ±0.10 |
* The Partial Surface Contact Error (E MPE) and Shift Error (S MPE) are terms defined by ISO 13385-1:2019.
แบรนด์สินค้า | MITUTOYO |
---|

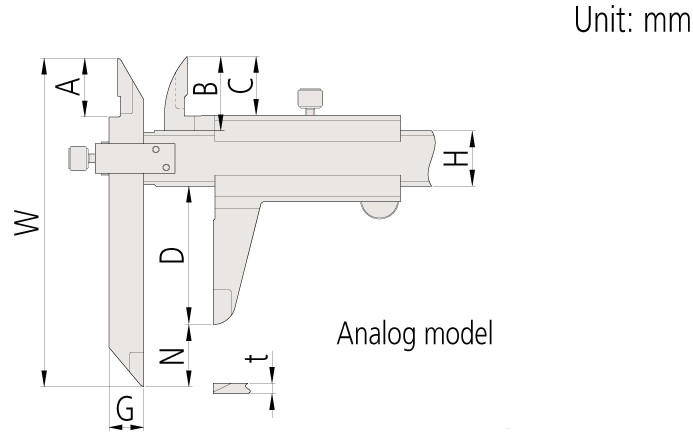

Order No. | Model | Range (mm) | A | B | C | D | G | H | N | W | T |
536-101 | Analog model | 0 - 150 | 17 | 21.5 | 17 | 40 | 10 | 16 | (18) | 95 | 3 |
536-102 | 0 - 200 | 20.5 | 25 | 20.5 | 50 | (4) | |||||
536-103 | 0 - 300 | 22 | 27.5 | 22 | 64 | 15 | 20 | (23.5) | 135 | 3.8 |
