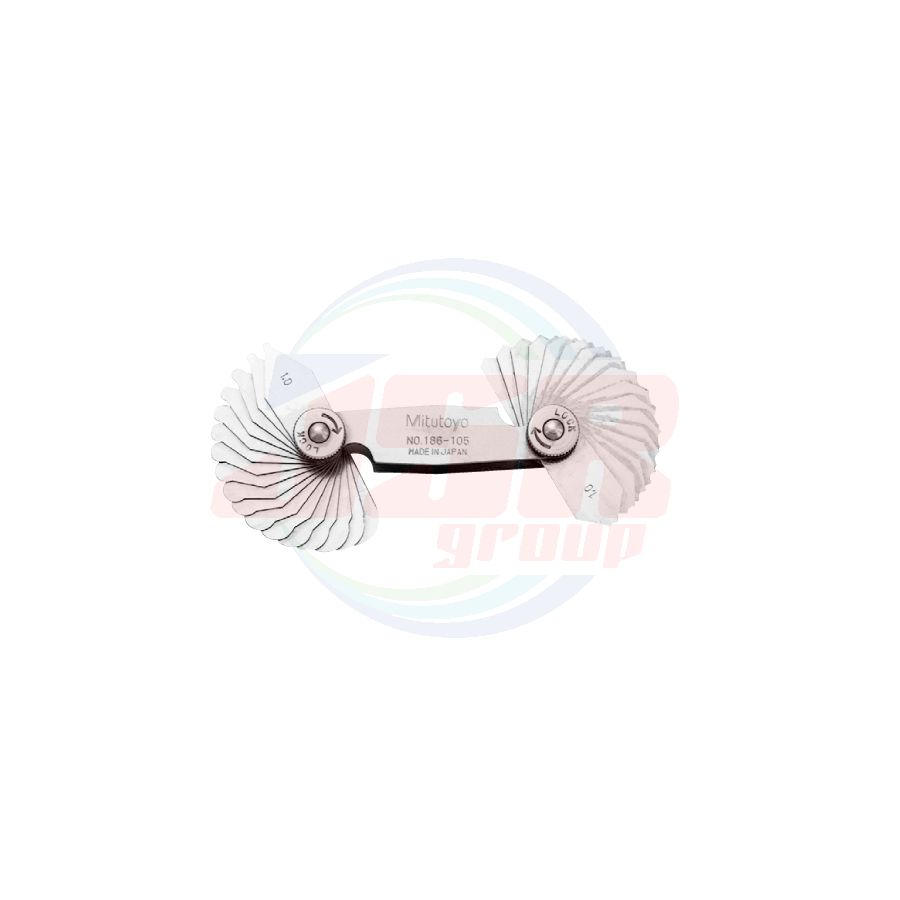

• Radius size is stamped on each gage leaf.
• Each leaf comprises an internal and an external radius gage of the same size.
• With locking clamp.
SPECIFICATIONS
Metric
Order No. | Range (mm) | Accuracy | Composition of leaves | Remarks |
186-110 | 0.4 - 6 | ±0.04 mm | 18 leaves: 0.4, 0.8, 1, 1.2, 1.5, 1.6 mm, 1.75 - 3 mm by 0.25 mm, 3.5 - 6 mm by 0.5 mm | 90° arc |
186-902 | 0.5 - 13 | 26 leaves: 0.5 - 13 mm by 0.5 mm | 90° arc, separate part type |
|
186-105 | 1 - 7 | 34 leaves: 1 - 3 mm by 0.25 mm, 3.5 - 7 mm by 0.5 mm | 180° arc | |
186-106 | 7.5 - 15 | 32 leaves: 7.5 - 15 mm by 0.5 mm | 180° arc | |
186-107 | 15.5 - 25 | 30 leaves: 15.5 - 20 mm by 0.5 mm, 21 - 25 mm by 1 mm | 180° arc |
แบรนด์สินค้า | MITUTOYO |
---|
