| P | 鋼 Carbon steels |
|
|
||
| M | SUS等 SUS, etc. |
|
|
||
| K | FC・FCD Cast irons |
|
|
||
| N | アルミニウム合金 Aluminum alloys |
|
|||
| S | チタン合金 Titanium alloys |
|
|||
| H | 高硬度材 Hardened steels |
|
General cutting, First recommended
General cutting, Second recommended
| 商品コード Item code |
精度 Tolerance class |
AJコーティング AJ-Coating |
JSコーティング JS-Coating |
SDコーティング SD-Coating |

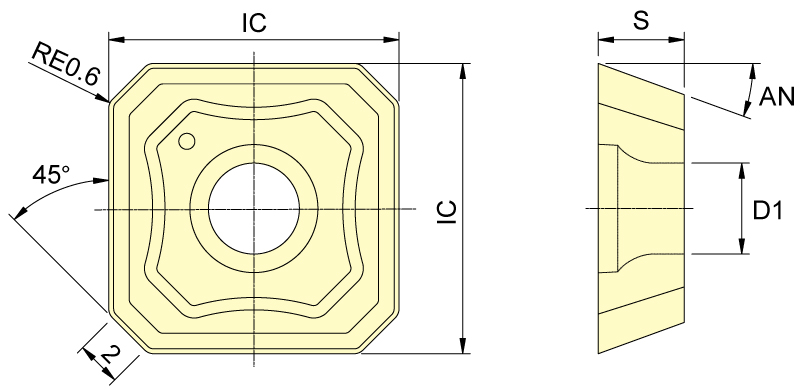

寸法 Size (mm) | 形状 Shape |
希望小売 価格(円) Suggested retail price(¥) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| JP4120 | JM4160 | JS4060 | SD5010 | IC | S | D1 | AN | ||||
| SEMT13T3AGTN | M級 M | ● | ● | ● | φ13.4 | 3.97 | φ4.2 | 20° (ワイパ29°) (Wiper 29°) |
Fig.3 | 1,200 | |
| SEET13T3AGTN | E級 E | ● | ● | 1,500 | |||||||
| SEET13T3AGEN-S | E級 E | ● | ● | 20° (Wiper 29°) | Fig.4 | 1,500 | |||||
| SEET13T3AGFN-S | E級 E | ● | 20° | 2,090 | |||||||
※ SEET13T3AGEN-Sは、H:高硬度材には推奨致しません。 SEET13T3AGEN-S is not recommended to H:Hardened steels.
【注意】 JSコーティングは通電式タッチセンサーに反応しませんのでご注意ください。
【Note】 Please note that the JS Coating does not cause a reaction in conductive touch sensors.
【注意】 JSコーティングは通電式タッチセンサーに反応しませんのでご注意ください。
【Note】 Please note that the JS Coating does not cause a reaction in conductive touch sensors.
※赤字は第一推奨材種です。Red indicates primary recommended grade.
| 被削材 Work material |
硬さ Hardness |
推奨材種 Recommended grade |
切削速度 Vc Cutting speed (m/min) |
一刃当りの送り fz Feed per tooth (mm/t) |
適用インサート Recommended insert |
|---|---|---|---|---|---|
| 一般構造用鋼 Mild steels SS400, S10Cなど | ≤180HB | ※ JS4060 |
250 (220～300) |
0.2 (0.1～0.3) |
SEMT13T3AGTN SEET13T3AGTN |
| 炭素鋼・合金鋼 Carbon & Alloy steels S50C, SCM440など | ＜ 30HRC | JS4060 | 200 (190～260) |
0.2 (0.1～0.3) |
SEMT13T3AGTN SEET13T3AGTN |
| 30～40HRC | JS4060 JP4120 |
180 (140～220) |
0.2 (0.1～0.3) |
SEMT13T3AGTN SEET13T3AGTN |
|
| ステンレス鋼 Stainless steels SUS304など | JM4160 JP4120 |
220 (120～250) |
0.2 (0.1～0.3) |
SEET13T3AGEN-S | |
| 鋳鉄・ダクタイル鋳鉄 Cast irons & Ductile cast irons FC250, FCD400など | JS4060 JP4120 |
180 (140～220) |
0.2 (0.1～0.3) |
SEMT13T3AGTN SEET13T3AGTN |
|
| アルミニウム合金 Aluminum alloys A5052, A7075など | SD5010 | 500 (300～1000) |
0.2 (0.1～0.3) |
SEET13T3AGFN-S | |
| 耐熱合金 Heat resistant alloys Ni基超耐熱合金など | JP4120 | 40 (20～50) |
0.15 (0.1～0.2) |
SEET13T3AGEN-S | |
| プリハードン鋼 Pre-hardened steels | 30～45HRC | JP4120 | 100 (80～120) |
0.15 (0.1～0.2) |
SEMT13T3AGTN SEET13T3AGTN |
| 焼入れ鋼 Hardened steels | 40～50HRC |
【注意】
① 被削材、加工形状に合わせて、適切なクーラントを使用してください。
⑥ 不水溶性切削油は、火災の恐れがありますので使用しないでください。
① 被削材、加工形状に合わせて、適切なクーラントを使用してください。
⑥ 不水溶性切削油は、火災の恐れがありますので使用しないでください。
【Note】
① Use the appropriate coolant for the work material and machining shape.
⑥ Please don't use cutting oil as coolant.(It may be cause of fire.)
① Use the appropriate coolant for the work material and machining shape.
⑥ Please don't use cutting oil as coolant.(It may be cause of fire.)
| แบรนด์สินค้า | MOLDINO |
|---|---|

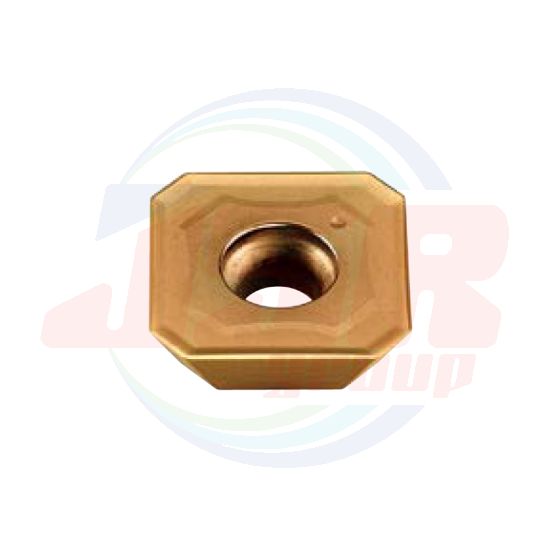

| Order No. | SEMT13T3AGTN |
