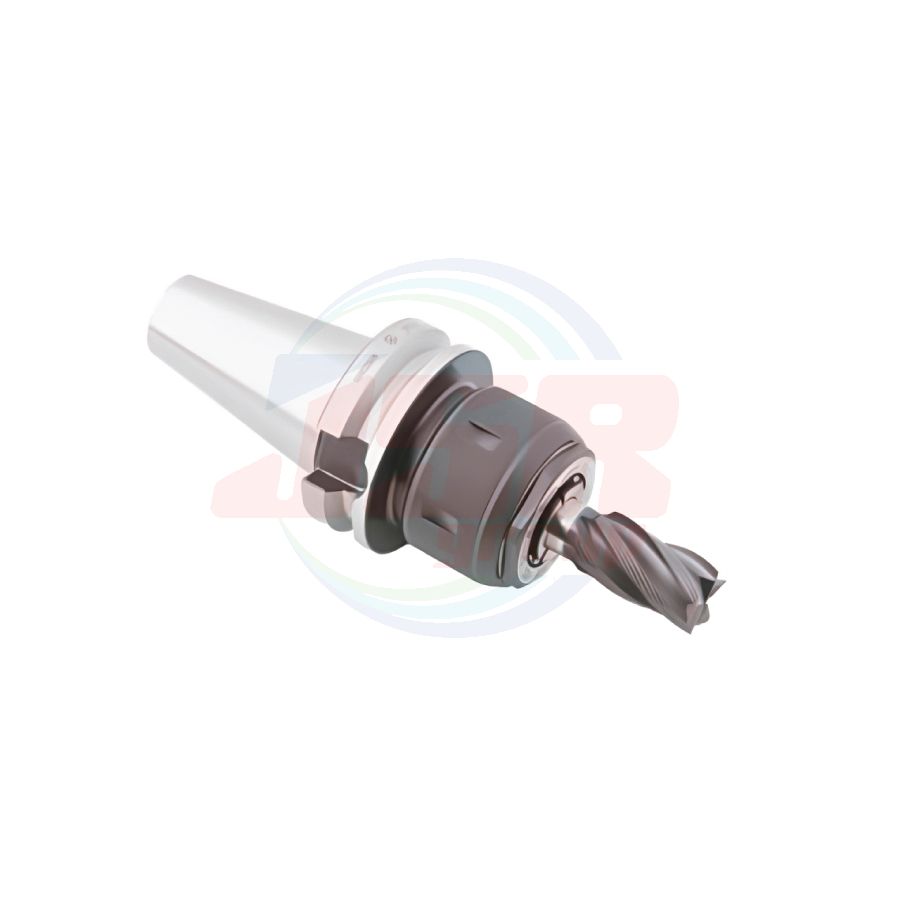

SHO-CTH | HARD CHUCK | SHOWA TOOL
ราคาต่ำสุด
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-CTH

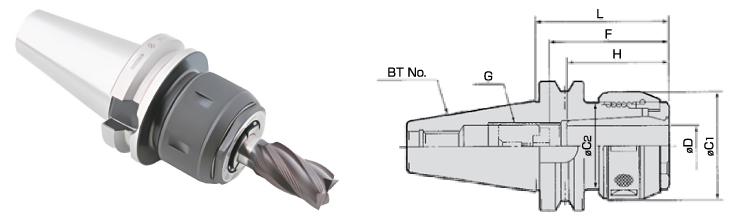

| MODEL | CODE | ØD | L | M | ØC1 | ØC2 | H | G | F | SPRING COLLET |
ADJUST SCREW |
N/W (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN. | MAX. | |||||||||||||
| SBT40 | -CTH16 -105 | 2201002 | 16 | 105 | − | 52 | 50 | 50 | M18×1.5 | 50 | 80 | C16-(16) | OR-M18 | 1.9 |
| -CTH16 -135 | 2201004 | 135 | 2.3 | |||||||||||
| -CTH16 -165 | 2201006 | 165 | 2.7 | |||||||||||
| -CTH20 -090 | 2201008 | 20 | 90 | 60 | 54 | 75 | C20-(20) | 1.9 | ||||||
| -CTH20 -120 | 2201010 | 120 | 2.4 | |||||||||||
| -CTH25 -105 | 2201012 | 25 | 105 | 68 | 62 | 68 | M28×1.5 | 68 | 85 | C25-(25) | OR-M28 | 2.2 | ||
| -CTH25 -135 | 2201014 | 135 | 2.9 | |||||||||||
| -CTH25 -165 | 2201016 | 165 | 3.5 | |||||||||||
| -CTH32 -105 | 2201018 | 32 | 105 | 80 | 70 | M18×1.5 | 80 | 95 | CS32-(32) | OR-M18 | 2.6 | |||
| -CTH32 -135 | 2201020 | 135 | M28×1.5 | OR-M28 | 3.3 | |||||||||
| SBT50 | -CTH16 -105 | 2202002 | 16 | 105 | 52 | 50 | 50 | M18×1.5 | 50 | 100 | C16-(16) | OR-M18 | 4.2 | |
| -CTH16 -135 | 2202004 | 135 | 4.7 | |||||||||||
| -CTH16 -165 | 2202006 | 165 | 5.2 | |||||||||||
| -CTH20 -105 | 2202008 | 20 | 105 | 60 | 54 | C20-(20) | 4.6 | |||||||
| -CTH20 -135 | 2202010 | 135 | 5.1 | |||||||||||
| -CTH20 -165 | 2202012 | 165 | 5.6 | |||||||||||
| -CTH25 -105 | 2202014 | 25 | 105 | 68 | 62 | 68 | M28×1.5 | 68 | C25-(25) | OR-M28 | 4.6 | |||
| -CTH25 -135 | 2202016 | 135 | 5.2 | |||||||||||
| -CTH25 -165 | 2202018 | 165 | 6.0 | |||||||||||
| -CTH32 -105 | 2202020 | 32 | 105 | 80 | 67.5 | 80 | M36×1.5 | 80 | C32-(32) | OR-M36 | 4.8 | |||
| -CTH32 -135 | 2202022 | 135 | 75 | 5.9 | ||||||||||
| -CTH32 -165 | 2202024 | 165 | 6.9 | |||||||||||
| -CTH42 -105 | 2202026 | 42 | 105 | 95 | 79.5 | 90 | 90 | 110 | C42-(42) | 5.2 | ||||
| -CTH42 -135 | 2202028 | 135 | 87 | 6.5 | ||||||||||
| -CTH42 -165 | 2202030 | 165 | 7.7 | |||||||||||
| -CTH50 -120 | 2202032 | 50(50.8) | 120 | 105 | 99 | 95 | 95 | 115 | C50-(50)-(50.8) | 6.4 | ||||
注:
1.スプリングコレット(最大把握径)は付属しております。他のサイズのスプリングコレットをご希望の際は別途お申し付け下さい。
2.チャックレンチ·調整ネジは付属しておりません。別途お求め下さい。
3.センタースルーにてご使用の際は、調整ネジ(ORタイプ)を別途お求め下さい。
4.SBTはBT二面拘束主軸シャンクです。
NOTE:
1. A spring collet is supplied with Hard chuck.Unless otherwise required, maximum ID spring collet is supplied.
2. Chuck wrench and adjust screw are sold separately.
3. For thru-the-tool coolant application, OR-adjust screw is used. OR-adjust screw is sold separately.
4. SBT is shank for BT Dual-Face-Contact spindle.
| แบรนด์สินค้า | SHOWA TOOL |
|---|
