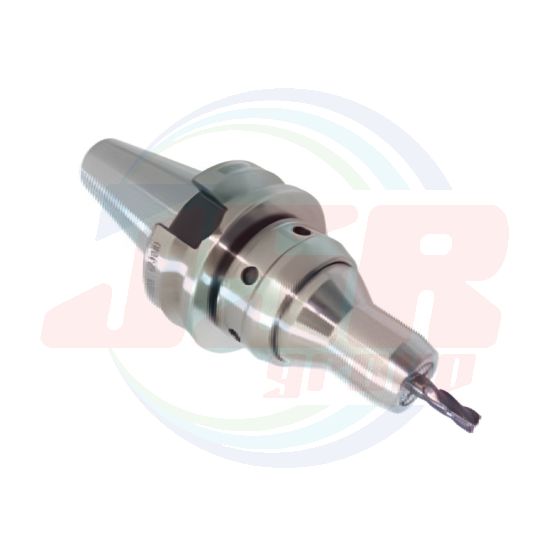

SHO-HPC-H | MICRON CHUCK H series | SHOWA TOOL

SHOWA TOOL
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-HPC-H
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
"
File PDF
"

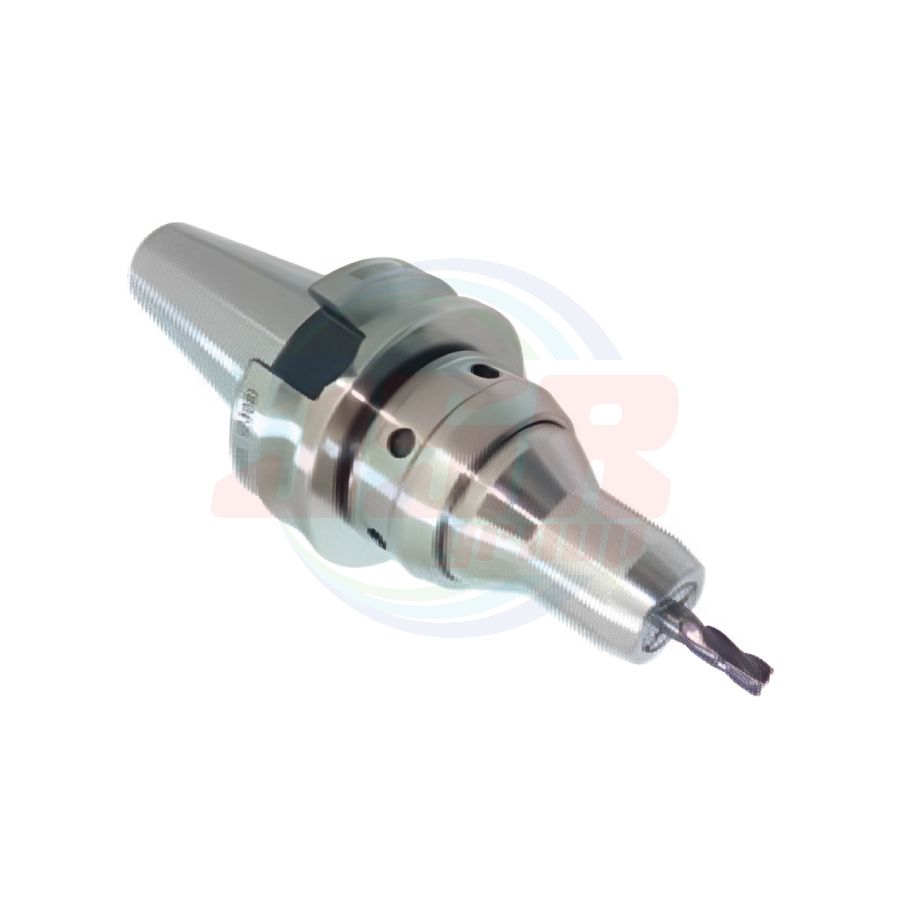

SHO-HPC-H | MICRON CHUCK H series | SHOWA TOOL
SHO-HPC-H | MICRON CHUCK H series | SHOWA TOOL



シャンク公差h7以内の刃具をご使用下さい。
please use a cutting tool with shank tolerance within h7

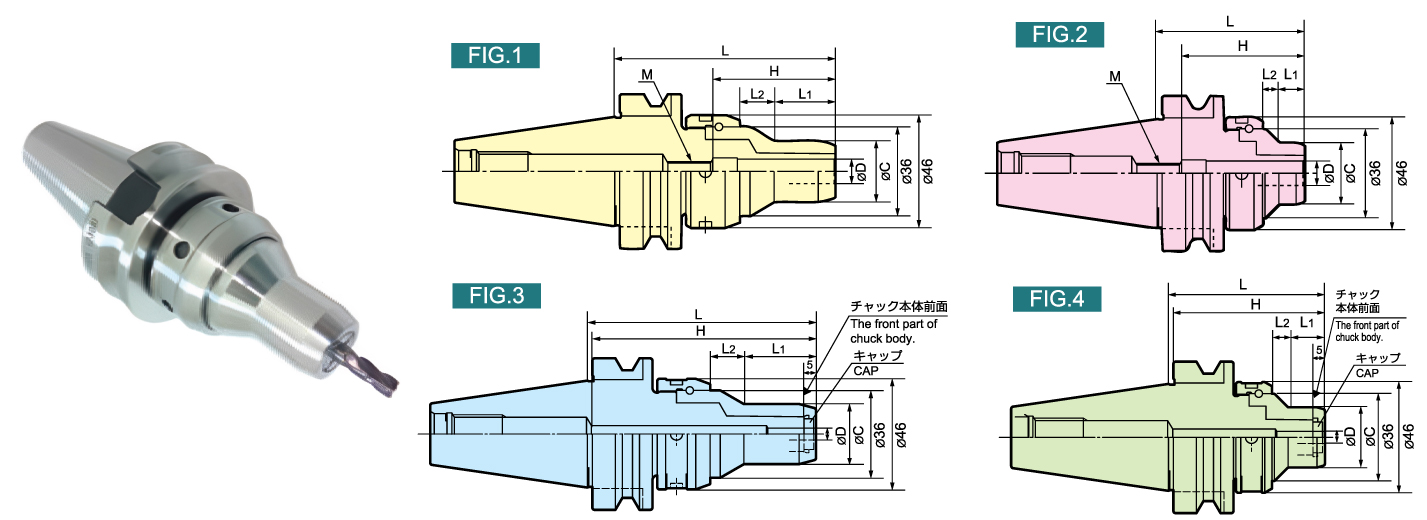

 MODEL CODE(ST:シャンクスルー) FIG ΦD L L1 L2 ΦC H

※最小刃具
挿入量



調整量
Adjustment
amount

ADJUST
SCREW

シャンク
スルー
ST

センター
スルー
CT

N/W
(kg)


BT A BT AA BBT A BT A
ST		 BBT A
ST

MIN

MAX
Max.20,000min-1(G Type:Max30,000min-1)
BT30
BBT30		  HPC03H-060 10827 10807 200431 - - 2 3 60 10.3 6.7 25   15         - 0.9
 HPC03H-090 200330 200360 200430 - - 1 3 90 25 14 25   15         - 1.0
 HPC04H-060 10828 10808 200433 - - 2 4 60 10.3 6.7 25   15         - 0.9
 HPC04H-090 200331 200361 200432 - - 1 4 90 25 14 25   15         - 1.0
 HPC05H-060 200332 200362 - - - 2 5 60 10.3 6.7 25   15         - 0.9
 HPC05H-090 200333 200363 - - - 1 5 90 25 14 25   15         - 1.0
 HPC03H-065-CT 200260 200540 200990 - - 4 3 65 15.3 6.7 25 - 20 - -     NOTE3 0.9
 HPC03H-095-CT 200261 200541 200991 - - 3 3 95 30 14 25 - 20 - -     1.0
 HPC04H-065-CT 200262 200542 200992 - - 4 4 65 15.3 6.7 25 - 20 - -     0.9
 HPC04H-095-CT 200263 200543 200993 - - 3 4 95 30 14 25 - 20 - -     1.0
 HPC05H-065-CT 200264 200544 - - - 4 5 65 15.3 6.7 25 - 20 - -     0.9
 HPC05H-095-CT 200265 200545 - - - 3 5 95 30 14 25 - 20 - -     1.0
 HPC06H-060 10829 10809 200435 200820 200841 2 6 60 10.3 6.7 25 37.5 23 28 37 AS17-2-M5-CTW NOTE2 NOTE4 0.9
 HPC06H-090 200334 200364 200434 200506   1 6 90 25 14 25 37.5 30 30 37 AS17-2-M5-CTW 1.0
 HPC07H-060 200335 200365   200821   2 7 60 10.3 6.7 25 37.5 23 28 37 AS17-2-M6-CTW 0.9
 HPC07H-090 200336 200366   200507   1 7 90 25 14 25 37.5 30 30 37 AS17-2-M6-CTW 1.0
 HPC08H-060 10830 10810 200437 200822 200842 2 8 60 10.3 6.7 25 50 23 35 50 AS22-2-M6-CTW 0.9
 HPC08H-090 200337 200367 200436 200508   1 8 90 25 14 25 50 35 35 50 AS22-2-M6-CTW 1.0
 HPC09H-060 200338 200368   200823   2 9 60 10.3 6.7 25 50 23 35 50 AS22-2-M8-CTW 0.9
 HPC09H-090 200339 200369   200509   1 9 90 25 14 25 50 35 35 50 AS22-2-M8-CTW 1.0
 HPC10H-060 10831 10811 200439 200824 200843 2 10 60 10.3 6.7 25 50 23 35 50 AS22-2-M8-CTW 0.9
 HPC10H-090 200340 200370 200438 200510   1 10 90 25 14 25 50 35 35 50 AS22-2-M8-CTW 1.0
 HPC11H-060 200341 200371   200825   2 11 60 12.2 4.8 32 50 25 32 50   0.9
 HPC11H-090 200342 200372   200511   1 11 90 25 14 32 55 40 40 55   1.0
 HPC12H-060 10832 10812 200441 200826 200844 2 12 60 12.2 4.8 32 50 25 32 50 AS25-2-M10-CTW 0.9
 HPC12H-090 200343 200373 200440 200512   1 12 90 25 14 32 55 40 40 55 AS25-2-M10-CTW 1.0
 HPC13H-090 200344 200374   200513   1 13 90 25 14 32 60 40 42 60 AS25-2-M10-CTW 1.0
 HPC14H-090 200345 200375   200514   1 14 90 25 14 32 60 40 42 60 AS25-2-M10-CTW 1.0
 HPC15H-090 200346 200376   200515   1 15 90 25 14 32 65 40 47 65 AS25-2-M10-CTW 1.0
 HPC16H-090 200347 200377   200516   1 16 90 25 14 32 65 40 47 65 AS25-2-M10-CTW 1.0
Max.20,000min-1(G Type:Max30,000min-1)
BT40
BBT40		  HPC03H-060 11581 11561 240270 - - 2 3 60 10.3 6.7 25   15         - 1.4
 HPC03H-090 11587 11567 240271 - - 1 3 90 25 14 25   15         - 1.5
 HPC03H-120 11594 11574 240272 - - 1 3 120 25 14 25   15         - 1.7
 HPC04H-060 11582 11562 240273 - - 2 4 60 10.3 6.7 25   15         - 1.4
 HPC04H-090 11588 11568 240274 - - 1 4 90 25 14 25   15         - 1.5
 HPC04H-120 11595 11575 240275 - - 1 4 120 25 14 25   15         - 1.7
 HPC05H-090 220791 220831 - - - 1 5 90 25 14 25   15         - 1.5
 HPC05H-120 220792 220832 - - - 1 5 120 25 14 25   15         - 1.7
 HPC03H-065-CT 220820 220860 221370 - - 4 3 65 15.3 6.7 25 - 20 - -     NOTE3 1.4
 HPC03H-095-CT 220821 220861 221371 - - 3 3 95 30 14 25 - 20 - -     1.5
 HPC03H-125-CT 220822 220862 221372 - - 3 3 125 30 14 25 - 20 - -     1.7
 HPC04H-065-CT 220823 220863 221373 - - 4 4 65 15.3 6.7 25 - 20 - -     1.4
 HPC04H-095-CT 220824 220864 221374 - - 3 4 95 30 14 25 - 20 - -     1.5
 HPC04H-125-CT 220825 220865 221375 - - 3 4 125 30 14 25 - 20 - -     1.7
 HPC05H-095-CT 220826 220866 - - - 3 5 95 30 14 25 - 20 - -     1.5
 HPC05H-125-CT 220827 220867 - - - 3 5 125 30 14 25 - 20 - -     1.7
 HPC06H-060 11583 11563 240276 221350 221362 2 6 60 10.3 6.7 25 37.5 23 28 37 AS17-2-M5-CTW NOTE2 NOTE4 1.4
 HPC06H-090 11589 11569 240277 220939 240496 1 6 90 25 14 25 37.5 30 30 37 AS17-2-M5-CTW 1.5
 HPC06H-120 11596 11576 240278 220940 240497 1 6 120 25 14 25 37.5 30 30 37 AS17-2-M5-CTW 1.7
 HPC07H-090 220794 220834   220941   1 7 90 25 14 25 37.5 30 30 37 AS17-2-M6-CTW 1.5
 HPC07H-120 220795 220835   220942   1 7 120 25 14 25 37.5 30 30 37 AS17-2-M6-CTW 1.7
 HPC08H-060 11584 11564 240279 221351 221363 2 8 60 10.3 6.7 25 50 23 35 50 AS22-2-M6-CTW 1.4
 HPC08H-090 11590 11570 240280 220943 240498 1 8 90 25 14 25 50 35 35 50 AS22-2-M6-CTW 1.5
 HPC08H-120 11597 11577 240281 220944 240499 1 8 120 25 14 25 50 35 35 50 AS22-2-M6-CTW 1.7
 HPC09H-090 220797 220837   220945   1 9 90 25 14 25 50 35 35 50 AS22-2-M8-CTW 1.5
 HPC09H-120 220798 220838   220946   1 9 120 25 14 25 50 35 35 50 AS22-2-M8-CTW 1.7
 HPC10H-060 11585 11565 240282 221352 221364 2 10 60 10.3 6.7 25 50 23 35 50 AS22-2-M8-CTW 1.4
 HPC10H-090 11591 11571 240283 220947 240500 1 10 90 25 14 25 50 35 35 50 AS22-2-M8-CTW 1.5
 HPC10H-120 11599 11578 240284 220948 240501 1 10 120 25 14 25 50 35 35 50 AS22-2-M8-CTW 1.7
 HPC11H-090 220800 220840   220949   1 11 90 25 14 25 50 40 35 50   1.5
 HPC11H-120 220801 220841   220950   1 11 120 25 14 25 50 40 35 50   1.7
 HPC12H-060 11586 11566 240285 221353 221365 2 12 60 12.2 4.8 32 55 25 40 55   1.4
 HPC12H-090 11592 11572 240286 220951 240502 1 12 90 25 14 32 55 40 40 55 AS25-2-M10-CTW 1.5
 HPC12H-120 11603 11579 240287 220952 240503 1 12 120 25 14 32 55 40 40 55 AS25-2-M10-CTW 1.7
 HPC13H-090 220802 220842   220953   1 13 90 25 14 32 60 40 42 60 AS25-2-M10-CTW 1.6
 HPC13H-120 (△) (△)   (△)   1 13 120 25 14 32 60 40 42 60 AS25-2-M10-CTW 1.9
 HPC14H-090 220804 220844   220955   1 14 90 25 14 32 60 40 42 60 AS25-2-M10-CTW 1.6
 HPC14H-120 (△) (△)   (△)   1 14 120 25 14 32 60 40 42 60 AS25-2-M10-CTW 1.9
 HPC15H-090 220806 220846   220957   1 15 90 25 14 32 65 40 47 65 AS25-2-M10-CTW 1.6
 HPC15H-120 (△) (△)   (△)   1 15 120 25 14 32 65 40 47 65 AS25-2-M10-CTW 1.9
 HPC16H-090 220808 220848   220959   1 16 90 25 14 32 65 40 47 65 AS25-2-M10-CTW 1.6
 HPC16H-120 (△) (△)   (△)   1 16 120 25 14 32 65 40 47 65 AS25-2-M10-CTW 1.9
Max.12,000 min-1
BT50
BBT50		  HPC03H-105 14509 14510 270250 - - 1 3 105 25   25   15         - 4.0
 HPC03H-150 14531 14532 270251 - - 1 3 150 25   25   15         - 4.6
 HPC04H-105 14521 14511 270252 - - 1 4 105 25   25   15         - 4.0
 HPC04H-150 14526 14516 270253 - - 1 4 150 25   25   15         - 4.6
 HPC05H-105 250920 250960 - - - 1 5 105 25   25   15         - 4.0
 HPC05H-150 (△) (△) - - - 1 5 150 25   25   15         - 4.6
 HPC03H-110-CT 250950 250990 271200 - - 3 3 110 30   25   20         NOTE3 4.0
 HPC03H-155-CT 250951 250991 271201 - - 3 3 155 30   25   20         4.6
 HPC04H-110-CT 250952 250992 271202 - - 3 4 110 30   25   20         4.0
 HPC04H-155-CT 250953 250993 271203 - - 3 4 155 30   25   20         4.6
 HPC05H-110-CT 250954 250994 - - - 3 5 110 30   25   20         4.0
 HPC05H-155-CT (△) - - (△) - 3 5 155 30   25   20         4.6
 HPC06H-105 14522 14512 270254 251036 270574 1 6 105 25 14 25 37.5 30 30 37 AS17-2-M5-CTW NOTE2 NOTE4 4.0
 HPC06H-150 14527 14517 270255 251037 270575 1 6 150 25 14 25 37.5 30 30 37 AS17-2-M5-CTW 4.6
 HPC07H-105 250922 250962   251038   1 7 105 25 14 25 37.5 30 30 37 AS17-2-M6-CTW 4.0
 HPC07H-150 (△) - - (△) - 1 7 150 25 14 25 37.5 30 30 37 AS17-2-M6&-CTW 4.6
 HPC08H-105 14523 14513 270256 251040 270576 1 8 105 25 14 25 50 35 35 50 AS22-2-M6-CTW 4.0
 HPC08H-150 14528 14518 270257 251041 270577 1 8 150 25 14 25 50 35 35 50 AS22-2-M6-CTW 4.6
 HPC09H-105 220924 250964   251042   1 9 105 25 14 25 50 35 35 50 AS17-2-M8&-CTW 4.0
 HPC09H-150 (△) - - (△) - 1 9 150 25 14 25 50 35 35 50 AS22-2-M8-CTW 4.6
 HPC10H-105 14524 14514 270258 251044 270578 1 10 105 25 14 25 50 35 35 50 AS22-2-M8-CTW 4.0
 HPC10H-150 14529 14519 270259 251045 270579 1 10 150 25 14 25 50 35 35 50 AS22-2-M8-CTW 4.6
 HPC11H-105 250926 250966   251046   1 11 105 25 14 25 55 40 40 55 AS25-2-M10-CTW 4.0
 HPC11H-150 (△) - - (△) - 1 11 150 25 14 25 55 40 40 55 AS17-2-M10&-CTW 4.6
 HPC12H-105 14525 14515 270260 251048 270580 1 12 105 25 14 32 60 40 42 60 AS25-2-M10-CTW 4.0
 HPC12H-150 14530 14520 270261 251049 270581 1 12 150 25 14 32 60 40 42 60 AS25-2-M10-CTW 4.6
 HPC13H-105 250928 250968   251050   1 13 105 25 14 32 60 40 42 60 AS25-2-M10-CTW 4.1
 HPC13H-150 (△) (△)       1 13 150 25 14 32 60 40 42 60 AS25-2-M10-CTW 4.8
 HPC14H-105 250930 250970   251052   1 14 105 25 14 32 60 40 42 60 AS25-2-M10-CTW 4.1
 HPC14H-150 (△) (△)       1 14 150 25 14 32 60 40 42 60 AS25-2-M10-CTW 4.8
 HPC15H-105 250932 250972   251054   1 15 105 25 14 32 65 40 47 65 AS25-2-M10-CTW 4.1
 HPC15H-150 (△) (△)       1 15 150 25 14 32 65 40 47 65 AS25-2-M10-CTW 4.8
 HPC16H-105 250934 250974   251056   1 16 105 25 14 32 65 40 47 65 AS25-2-M10-CTW 4.1
 HPC16H-150 (△) (△)       1 16 150 25 14 32 65 40 47 65 AS25-2-M10-CTW 4.8



注:
1.チャックレンチ·調整ネジは付属しておりません。
2.HPC06H以上のシャンクスルー対応商品には「ST」とマーキングされます。
3.HPC03H、HPC04H、HPCO5H-L-CTはセンタースルー専用です。
4.HPC06H以上のセンタースルー対応は標準装備していますので、そのまま対応可能です。
5.表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
6.BBTは受注生産品です。BBTシャンクの場合、振れ精度等級はA級のみとなります。
7.HPC03H、HPC04H、HPCO5H-L-CTを長時間、高圧使用した場合、キャップの劣化が原因て水漏れが発生することがあります。その際、交換パーツ「キャップ」を交換することをお勧めします。
8.調整ネジが取付け可能なチャック本体は、HPCO6H以上のタイプのみです。
9.表中の「ー」は、メネジなし貫通形状を表わす。
10.内周奥のメネジを追加工で取り除き、刃具挿入量を増やす方法があります。(有償)製作につきましては別途ご相談ください。追加工対応商品には語尾に「-Z」とマーキングされます。
11.(△)表記製品は特殊対応品です。



NOTE :
1. Chuck wrench and adjust screw are sold separately.
2. Shank-through compatible products for HPC06H and above are "ST" will be marked for this application.
3. HPC03H, HPC04H, HPC05H-L-CT is for center through tool coolant type only.
4. For HPC06H or longer will be center-through support is standard equipment.
5. The above -mentioned maximum speed will vary depending rigidity of the machine and balance of cutter. An adequate cutting condition should be selected for each case.
6. BBT shank type is made-to-order. .In the case of BBT shank, grade of runout accuracy is only A
7. If HPC03H, HPC04H, HPC05H-L-CT is used for a long time at high pressure, water leakage may occur due to deterioration of the cap. In that case, we recommend exchanging the replacement part "cap". (Repair for a fee)
8. The chuck body to which the adjusting screw can be attached is only the type of HPC06H or higher.
9. P-j In the table represents a through shape without female threads.
10. There is a method to increase the amount of cutting tool insertion by removing the female screw at the back of the inner circumference by additional machining.(for a charge) Please contact us for production. Products that support additional machining are marked with "-Z" at the end of the marking.
11. Mark"ST" indicates Thru-the-shank Coolant Available, and Mark"CT" indicates Central-thru-tool Coolant Available.
12. CODE(A)The listed products are made-to-order products.
