SHO-HPC-M | MICRON CHUCK M series | SHOWA TOOL

SHOWA TOOL
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-HPC-M
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
"
File PDF
"
SHO-HPC-M | MICRON CHUCK M series | SHOWA TOOL
SHO-HPC-M | MICRON CHUCK M series | SHOWA TOOL

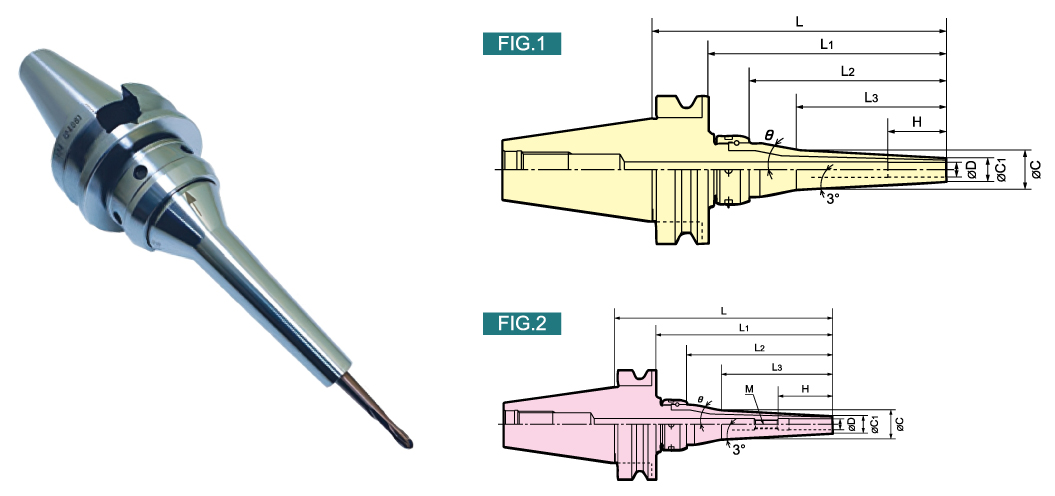

Model CODE  FIG ΦD ΦC1 ΦC L L1 L2 L3 H 最小刃具插入量
Minimum
Insertion amount		 調整量
Adjustment amount		 M θ N/W (kg)
BT BBT MIN MAX
 Max. 15,000 min-1
BT30/BBT30 HPC03M- 130 200631 201050 1 3 9 16 130 108 84 67 - 20 - - - 34 0.8
HPC03M- 180 200632 201052 1 3 9 20 180 158 134 102 - 20 - - - 18 1.0
HPC04M- 130 200633 201054 1 4 10 17 130 108 84 67 - 20 - - - 33 0.8
HPC04M- 180 200634 201056 1 4 10 21 180 158 134 102 - 20 - - - 17 1.0
HPC05M- 130 200635 - 1 5 11 18 130 108 84 67 - 20 - - - 32 0.8
HPC05M- 180 200636 - 1 5 11 22 180 158 134 102 - 20 - - - 16 1.0
HPC06M- 130 200637 201058 1 6 12 19 130 108 84 67 - 35 - - - 30 0.8
HPC06M- 180 200638 201060 1 6 12 23 180 158 134 102 - 35 - - - 15 1.0
HPC07M- 130 200639 - 1 7 13 20 130 108 84 67 - 35 - - - 28 0.8
HPC07M- 180 200640 - 1 7 13 24 180 158 134 102 - 35 - - - 14 1.0
HPC08M- 130 200641 201062 1 8 14 21 130 108 84 67 - 35 - - - 27 0.8
HPC08M- 180 200642 201064 1 8 14 25 180 158 134 102 - 35 - - - 13 1.0
HPC09M- 130 200643 - 1 9 15 22 130 108 84 67 - 35 - - - 26 0.8
HPC09M- 180 200644 - 1 9 15 26 180 158 134 102 - 35 - - - 12 1.0
HPC10M- 130 200645 201066 2 10 16 23 130 108 84 67 50 35 35 50 M8 24 0.8
HPC10M- 180 200646 201068 2 10 16 27 180 158 134 102 50 35 35 50 M8 11 1.0
HPC11M- 130 200647 - 2 11 17 24 130 108 84 67 55 35 40 55 M10 23 0.8
HPC11M- 180 200648 - 2 11 17 28 180 158 134 102 55 35 40 55 M10 10 1.0
HPC12M- 130 200649 201070 2 12 18 25 130 108 84 67 55 40 40 55 M10 21 0.8
HPC12M- 180 200650 201072 2 12 18 29 180 158 134 102 55 40 40 55 M10 9 1.0
 Max. 15,000 min-1
BT40/BBT40 HPC03M- 135 220110 240140 1 3 9 16 135 108 84 67 - 20 - - - 34 1.4
HPC03M- 185 220116 240142 1 3 9 20 185 158 134 102 - 20 - - - 18 1.6
HPC04M- 135 220111 240144 1 4 10 17 135 108 84 67 - 20 - - - 33 1.4
HPC04M- 185 220117 240146 1 4 10 21 185 158 134 102 - 20 - - - 17 1.6
HPC05M- 135 220920 - 1 5 11 18 135 108 84 67 - 20 - - - 32 1.4
HPC05M- 185 220921 - 1 5 11 22 185 158 134 102 - 20 - - - 16 1.6
HPC06M- 135 220112 240148 1 6 12 19 135 108 84 67 - 35 - - - 30 1.5
HPC06M- 185 220118 240150 1 6 12 23 185 158 134 102 - 35 - - - 15 1.6
HPC07M- 135 220922 - 1 7 13 20 135 108 84 67 - 35 - - - 28 1.5
HPC07M- 185 220923 - 1 7 13 24 185 158 134 102 - 35 - - - 14 1.6
HPC08M- 135 220113 240152 1 8 14 21 135 108 84 67 - 35 - - - 27 1.5
HPC08M- 185 220119 240154 1 8 14 25 185 158 134 102 - 35 - - - 13 1.7
HPC09M- 135 220924 - 1 9 15 22 135 108 84 67 - 35 - - - 26 1.5
HPC09M- 185 220925 - 1 9 15 26 185 158 134 102 - 35 - - - 12 1.7
HPC10M- 135 220114 240156 1 10 16 23 135 108 84 67 - 35 - - - 24 1.5
HPC10M- 185 220120 240158 1 10 16 27 185 158 134 102 - 35 - - - 11 1.7
HPC11M- 135 220926 - 1 11 17 24 135 108 84 67 - 35 - - - 23 1.5
HPC11M- 185 220927 - 1 11 17 28 185 158 134 102 - 35 - - - 10 1.7
HPC12M- 135 220115 240160 1 12 18 25 135 108 84 67 - 40 - - - 21 1.5
HPC12M- 185 220121 240162 1 12 18 29 185 158 134 102 - 40 - - - 9 1.7
 Max. 10,000 min-1
BT50/BBT50 HPC03M- 150 250200 271220 1 3 9 16 150 112 84 67 - 20 - - - 34 4.2
HPC03M- 200 250206 271222 1 3 9 20 200 162 134 102 - 20 - - - 18 4.4
HPC04M- 150 250201 271226 1 4 10 17 150 112 84 67 - 20 - - - 33 4.3
HPC04M- 200 250207 271228 1 4 10 21 200 162 134 102 - 20 - - - 17 4.3
HPC05M- 150 251000 - 1 5 11 18 150 112 84 67 - 20 - - - 32 5.3
HPC05M- 200 251001 - 1 5 11 22 200 162 134 102 - 20 - - - 16 4.4
HPC06M- 150 250202 271232 1 6 12 19 150 112 84 67 - 35 - - - 30 4.3
HPC06M- 200 250208 271234 1 6 12 23 200 162 134 102 - 35 - - - 15 4.5
HPC07M- 150 251003 - 1 7 13 20 150 112 84 67 - 35 - - - 28 4.3
HPC07M- 200 251004 - 1 7 13 24 200 162 134 102 - 35 - - - 14 4.5
HPC08M- 150 250203 271238 1 8 14 21 150 112 84 67 - 35 - - - 27 4.3
HPC08M- 200 250209 271240 1 8 14 25 200 162 134 102 - 35 - - - 13 4.5
HPC09M- 150 251006 - 1 9 15 22 150 112 84 67 - 35 - - - 26 4.3
HPC09M- 200 251007 - 1 9 15 26 200 162 134 102 - 35 - - - 12 4.5
HPC10M- 150 250204 271244 1 10 16 23 150 112 84 67 - 35 - - - 24 4.3
HPC10M- 200 250210 271246 1 10 16 27 200 162 134 102 - 35 - - - 11 4.5
HPC11M- 150 251009 - 1 11 17 24 150 112 84 67 - 35 - - - 23 4.3
HPC11M- 200 251010 - 1 11 17 28 200 162 134 102 - 35 - - - 10 4.5
HPC12M- 150 250205 271250 1 12 18 25 150 112 84 67 - 40 - - - 21 4.3
HPC12M- 200 250211 271252 1 12 18 29 200 162 134 102 - 40 - - - 9 4.5



注:
1.チャックレンチ·調整ネジは付属しておりません。
2.ドリルをご使用の際は調整ネジ及び調整ねじ穴付(特殊対応)が必要です。製作につきましては別途ご相談下さい。
3.表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
4.BBTは受注生産品です。
5.センタースルー対応は標準装備していますので、そのまま対応可能です。シャンクスルーにつきましては対応出来ません。
6.表中の「ー」は、メネジなし貫通形状を表わす。



NOTE :
1. Chuck wrench and adjust screw are sold separately.
2. Adjust screw is manufactured to order. Please instruct when ordering.
3. The above -mentioned maximum speed will vary depending rigidity of the machine and balance of cutter. An adequate cutting condition should be selected for each case.
4. BBT shank type is made-to-order.
5. Center-through support is standard equipment, so it can be used as it is. Thru the shank coolant type can not be support.
6.  ⌜ — ⌟  In the table represents a through shape without female threads.
