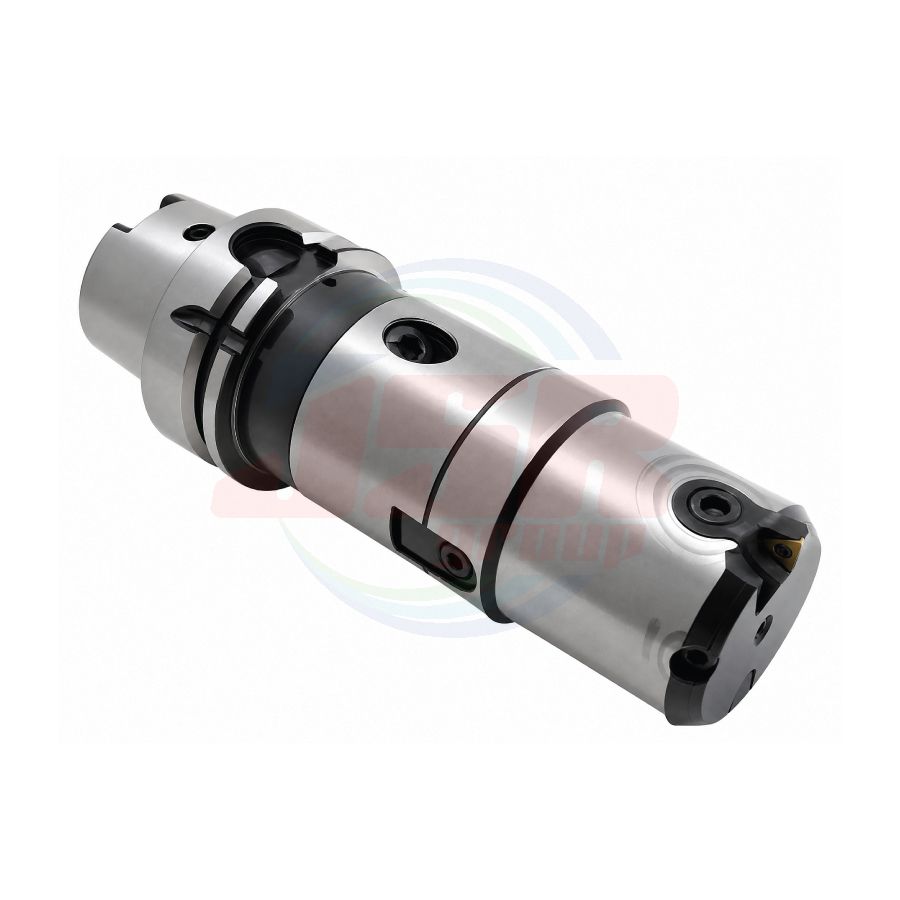

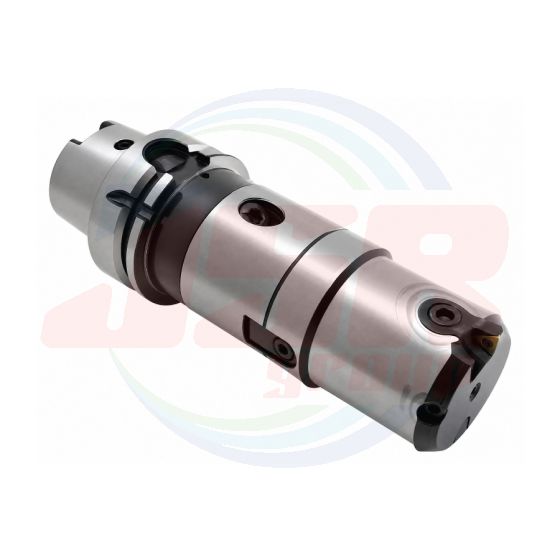

SHO-HSK-FIC | <BORING SYSTEM> FIRSTCUT | SHOWA TOOL
ราคาต่ำสุด
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-HSK-FIC
QTY:
0
| 加工径 D RANGE |

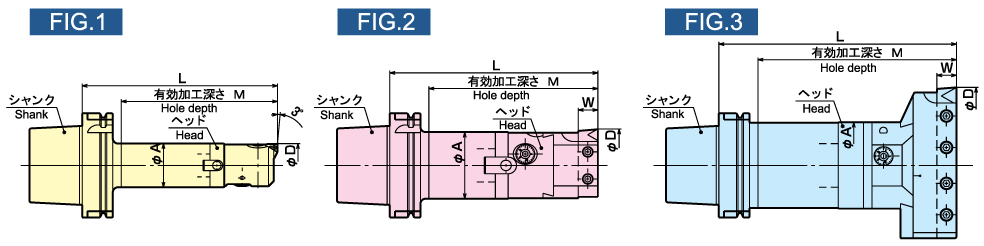

MODEL | Fig | CODE | シャンク SHANK |
ヘッド HEAD |
バイト BORING TOOL |
チップ INSERT |
L | M | φA | W | N/W (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φ25～32 | HSKA63 | -FIC25N-130-S | 1 | 321500 | HSKA63 | -SBS1-120 | FCH25N | － | TP□□0802□□ | 130 | 95 | 24 | － | 1.3 |
| φ32～44 注7) | -FIC32N-155-S | 321502 | -SBS2-135 | FCH32N | 155 | 120 | 31 | 1.6 | ||||||
| φ44～57 | -FIC44N-155-S | 321504 | -SBS3-135 | FCH44N | 155 | 42 | 2.3 | |||||||
| φ55～73 | -FIC55N-150-S | 321506 | -SBS4-135 | FCH55N | 150 | 115 | 54 | 3.1 | ||||||
| φ70～140 | -FIC70N-200-S | 2 | 321508 | -SBS5-165 | FCH70N | TBS119C12 SBS919 TBS919 TSBS919 |
CP□□1204□□ TP□□1603□□ CC□□1204□□ TC□□16T3□□ |
200 | 165 | 64 | □19 | 6.3 | ||
| φ90～160 | -FIC90N-260-S | 321510 | -SBS6-200 | FCH90N | 260 | 215 | 83 | 9.7 | ||||||
| φ25～32 | HSKA100 | -FIC25N-160-S | 1 | 351300 | HSKA100 | -SBS1-150 | FCH25N | － | TP□□0802□□ | 160 | 114 | 24 | － | 3.0 |
| φ32～44 注7) | -FIC32N-185-S | 351302 | -SBS2-165 | FCH32N | 185 | 139 | 31 | 3.5 | ||||||
| φ44～57 | -FIC44N-185-S | 351304 | -SBS3-165 | FCH44N | 185 | 139 | 42 | 4.2 | ||||||
| -FIC44N-245-S | 351306 | -SBS3-225 | 245 | 199 | 4.8 | |||||||||
| φ55～73 | -FIC55N-180-S | 351308 | -SBS4-165 | FCH55N | 180 | 134 | 54 | 5.1 | ||||||
| -FIC55N-255-S | 351310 | -SBS4-240 | 255 | 209 | 6.3 | |||||||||
| -FIC55N-300-S | 351312 | -SBS4-285 | 300 | 254 | 7.1 | |||||||||
| φ70～140 | -FIC70N-200-S | 2 | 351314 | -SBS5-165 | FCH70N | TBS119C12 SBS919 TBS919 TSBS919 |
CP□□1204□□ TP□□1603□□ CC□□1204□□ TC□□16T3□□ |
200 | 154 | 64 | 6.7 | |||
| -FIC70N-275-S | 351316 | -SBS5-240 | 275 | 229 | 8.6 | |||||||||
| -FIC70N-365-S | 351318 | -SBS5-330 | 365 | 319 | 10.8 | |||||||||
| φ90～160 | -FIC90N-235-S | 351320 | -SBS6-185 | FCH90N | 235 | 189 | 9.5 | |||||||
| -FIC90N-290-S | 351322 | -SBS6-240 | 290 | 244 | 12.5 | |||||||||
| -FIC90N-380-S | 351324 | -SBS6-330 | 380 | 334 | 16.2 | |||||||||
| φ150～220 | -FIC150N-225-S | 3 | 351326 | -SBS6-185 | FCH150N | 225 | 179 | 83 | □19 | 10.3 | ||||
| -FIC150N-280-S | 351328 | -SBS6-240 | 280 | 234 | 13.3 | |||||||||
| -FIC150N-370-S | 351330 | -SBS6-330 | 370 | 324 | 17.0 | |||||||||
| φ220～290 | -FIC220N-225-S | 351332 | -SBS6-185 | FCH220N | 225 | 179 | 11.6 | |||||||
| -FIC220N-280-S | 351334 | -SBS6-240 | 280 | 234 | 14.6 | |||||||||
| -FIC220N-370-S | 351336 | -SBS6-330 | 370 | 324 | 18.3 | |||||||||
| φ290～360 | -FIC290N-225-S | 351338 | -SBS6-185 | FCH290N | 225 | 179 | 12.9 | |||||||
| -FIC290N-280-S | 351340 | -SBS6-240 | 280 | 234 | 15.9 | |||||||||
| -FIC290N-370-S | 351342 | -SBS6-330 | 370 | 324 | 19.6 | |||||||||

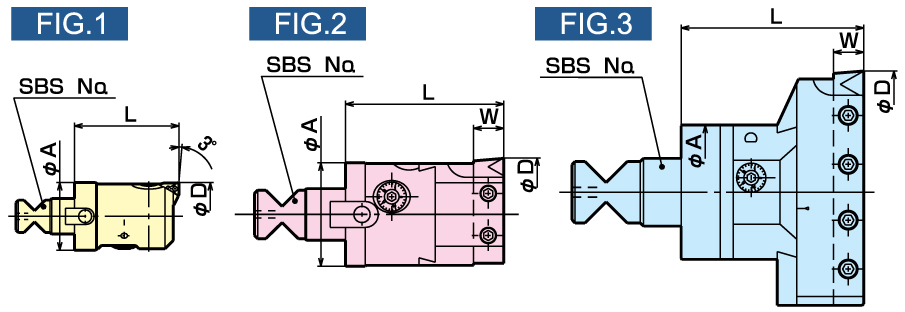

FIRSTCUT HEAD
| 加工径 D RANGE |
MODEL | Fig | CODE | スライド量 SLIDE DISTANCE |
バイト BORING TOOL |
チップ INSERT |
SBS No. |
L | φA | W | N/W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| φ25～32 | FCH25N | 1 | 700130 | 3.5 | － | TP□□0802□□ | SBS1 | 47 | 24 | － | 0.2 |
| φ32～44 注7) | FCH32N | 700131 | 5.0 | SBS2 | 57 | 31 | 0.4 | ||||
| φ44～57 | FCH44N | 700132 | 6.5 | SBS3 | 64 | 42 | 0.7 | ||||
| φ55～73 | FCH55N | 700133 | 9.0 | SBS4 | 68 | 54 | 1.2 | ||||
| φ70～140 | FCH70N | 2 | 700134 | TBS119C12 SBS919 TBS919 TSBS919 |
CP□□1204□□ TP□□1603□□ CC□□1204□□ TC□□16T3□□ |
SBS5 | 100 | 64 | 2.6 | ||
| φ90～160 | FCH90N | 700135 | 122 | 4.7 | |||||||
| φ150～220 | FCH150N | 3 | 700136 | 20 | TBS119C12 SBS919 TBS919 TSBS919 |
CP□□1204□□ TP□□1603□□ CC□□1204□□ TC□□16T3□□ |
SBS6 | 112 | 83 | □19 | 5.5 |
| φ220～290 | FCH220N | 700137 | 6.8 | ||||||||
| φ290～360 | FCH290N | 700138 | 8.1 |
注：
- クーラントパイプは付属されております。（固定式）
- 一目盛当りの調整量はφ0.01です。
- 刃先とドライブキー溝は、同位相です。
- 全品センタースルー対応品です。
- FIC70N以上の刃先は角バイト式です。
- チップ、バイトは、付属していません。別途お求めください。
- 最大加工径は、スペーサ（同梱品）を取り付けた場合です。
スペーサなしの場合、最大加工径はφ42となります。
NOTE :
- A coolant pipe is installed(fixed type).
- Adjustable in φ0.01mm per scale
- Insert is in face with drive key.
- Through the tool coolant is standard.
- Inserts over than FIC70 are square shank tool.
- Inserts and bites are sold separately.
- The max. machining range means when installed spacer(inluded).
Without spaser, max range is φ42mm.
| แบรนด์สินค้า | SHOWA TOOL |
|---|
<BORING SYSTEM> FIRSTCUT
FIRSTCUT HEAD
