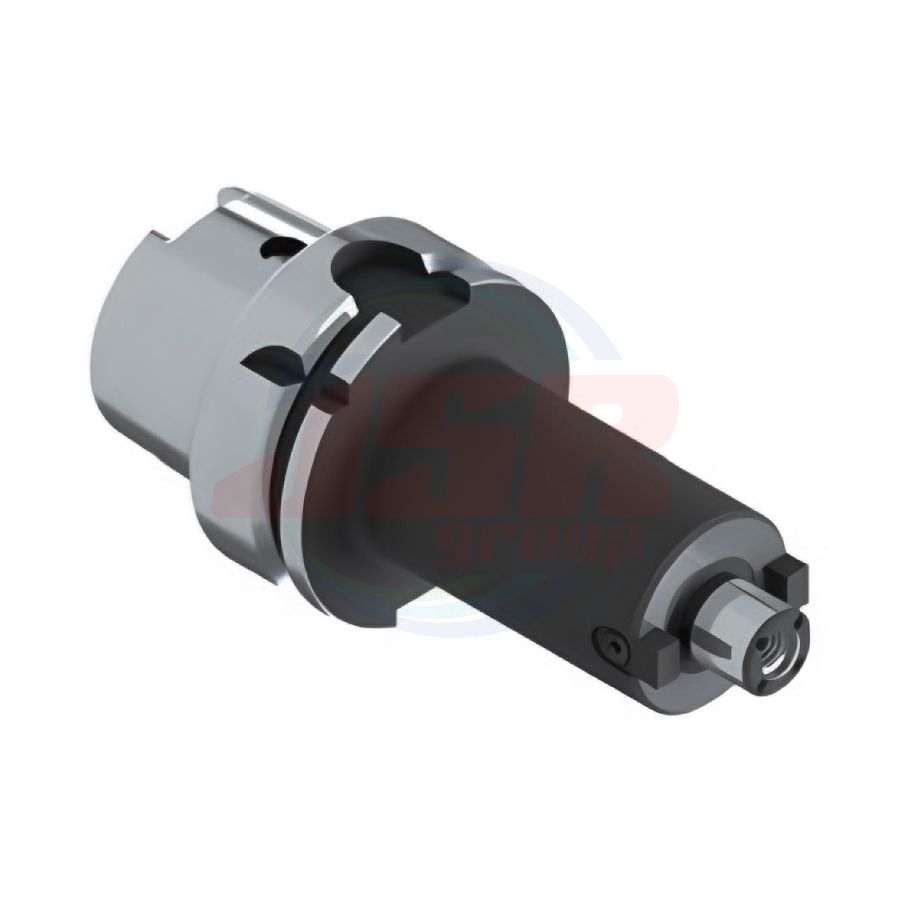

SHO-HSK-FMH | FACE MILL ARBOR (Type H) | SHOWA TOOL

SHOWA TOOL
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-HSK-FMH
QTY:
0
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
File PDF
SHO-HSK-FMH | FACE MILL ARBOR (Type H) | SHOWA TOOL
SHO-HSK-FMH | FACE MILL ARBOR (Type H) | SHOWA TOOL

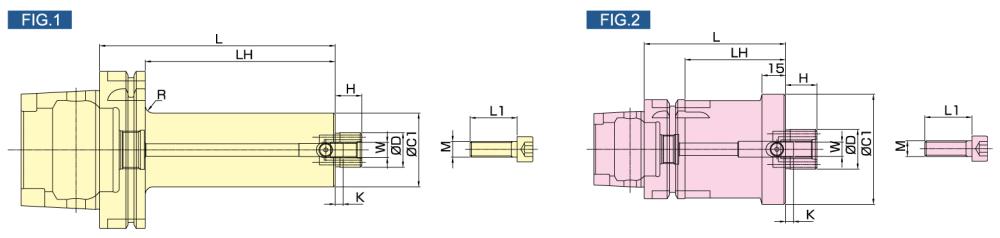

MODEL CODE FIG. φD φC1 L LH R H W K CLAMP BOLT
M L1
HSKA50 -FMH16 -37 -060 301100 1 16 37 60 34 3 16 8 4 M8 25L
-FMH22 -47 -060 301102 1 22 47 60 34 － 17 10 5 M10 30L
-090 301104 90 64
-FMH27 -60 -060 301106 2 27 60 60 34 － 20 12 6 M12 35L
-090 301108 90 64
-FMH22.225 -47 -060 301110 1 22.225 47 60 34 － 17 8 3.5 M10 30L
-090 301112 90 64
HSKA63 -FMH16 -37 -060 321560 1 16 37 60 34 3 16 8 4 M8 25L
-090 321562 90 64 3
-FMH22 -47 -045 321564 1 22 47 45 19 3 17 10 5 M10 30L
-060 321566 60 34 3
-090 321568 90 64 3
-150 321570 150 124 3
-FMH27 -60 -060 321572 1 27 60 60 34 － 20 12 6 M12 35L
-090 321574 90 64
-FMH32 -85 -060 321576 2 32 85 60 34 － 22 14 7 M16 40L
-090 321578 90 64
-FMH22.225 -47 -045 321580 1 22.225 47 45 19 3 17 8 3.5 M10 30L
-060 321582 60 34 3
-090 321584 90 64 3
-150 321586 150 124 3
-FMH25.4 -70 -060 321588 2 25.4 70 60 34 － 22 9.5 5 M12 35L
-090 321590 90 64
-150 321592 150 124
-FMH31.75 -76 -060 321594 2 31.75 76 60 34 － 30 12.7 7 M12 35L
-090 321596 90 64
HSKA100 -FMH22 -47 -105 351420 1 22 47 105 76 5 17 10 5 M10 30L
-150 351422 150 121 5
-200 351424 200 171 5
-250 351426 250 221 5
-FMH22 -60 -060 351428 1 22 60 60 31 5
-105 351430 105 76 5
-150 351432 150 121 5
-200 351434 200 171 5
-250 351436 250 221 5
-FMH27 -60 -060 351438 1 27 60 60 31 5 20 12 6 M12 35L
-090 351440 90 61 5
-150 351442 150 121 5
-FMH27 -76 -060 351444 1 76 60 31 5
-090 351446 90 61 5
-150 351448 150 121 5
-FMH32 -96 -060 351450 1 32 96 60 31 － 22 14 7 M16 40L
-090 351452 90 61
-150 351454 150 121
-FMH40 -100 -075 351456 1 40 100 75 46 － 26 16 8.5 MBA-M20
-105 351458 105 76
-FMH22.225 -47 -105 351460 1 22.225 47 105 76 5 17 8 3.5 M10 30L
-150 351462 150 121 5
-200 351464 200 171 5
-250 351466 250 221 5
-FMH22.225 -60 -060 351468 1 60 60 31 5
-105 351470 105 76 5
-150 351472 150 121 5
-200 351474 200 171 5
-250 351476 250 221 5
-FMH25.4 -70 -060 351478 1 25.4 70 60 31 5 22 9.5 5 M12 35L
-090 351480 90 61 5
-150 351482 150 121 5
-200 351484 200 171 5
-FMH31.75 -76 -060 351486 1 31.75 76 60 31 5 30 13 7 M16 40L
-090 351488 90 61 5
-105 351490 105 76 5
-150 351492 150 121 5
-200 351494 200 171 5
-FMH31.75 -96 -060 351496 1 96 60 31 －
-090 351498 90 61
-105 351500 105 76
-150 351502 150 121
-200 351504 200 171
-FMH38.1 -100 -060 351506 1 38.1 100 60 31 － 34 15.9 9 MBA-M20
-090 351508 90 61
-105 351510 105 76
-150 351512 150 121

注：

  1. 刃先スルー対応カッタ用フェイスミルアーバです。
  2. カッタ締め付け用クランプボルトは付属しています。
  3. 付属(M12,M16)のクランプボルトが適合しない場合は、P.85のクランプボルト表(MBH-M12,M16)より別途お選びください。
  4. クーラントパイプは付属されております。
  5. 本品は全て受注生産品です。

NOTE :

  1. Face Mill Arbor for cutters with OH hole.
  2. Clamp bolt for fastening cutter is included.
  3. When included clamp bolt (M12, M16) does not fit, please choose suitable MBH-M12, M16 bolt from the clamp bolt list on page 85.
  4. Coolant pipe is included.
  5. The listed products are made-to-order products.
