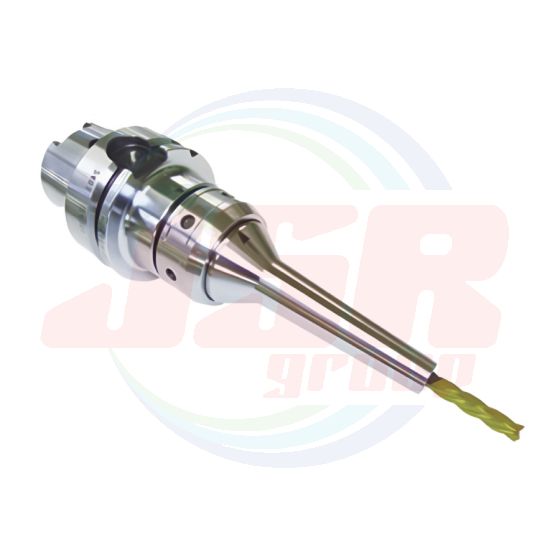

SHO-HSK-HPC-M | MICRON CHUCK M series | SHOWA TOOL

SHOWA TOOL
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-HSK-HPC-M
QTY:
0
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
File PDF
SHO-HSK-HPC-M | MICRON CHUCK M series | SHOWA TOOL
SHO-HSK-HPC-M | MICRON CHUCK M series | SHOWA TOOL



Please use a cutting tool with shank tolerance within h6

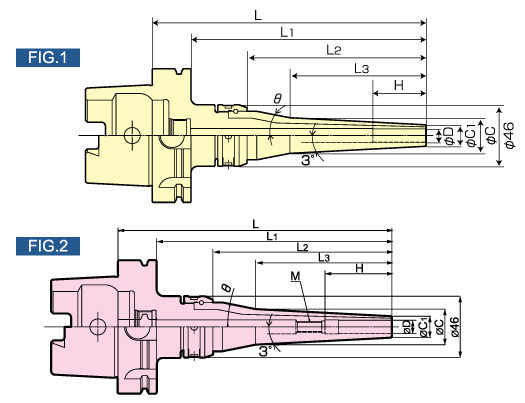

MODEL CODE FIG φD φC1 φC L L1 L2 L3 H Minimum insertion amount Adjustment amount M θ N/W
(kg)
  MIN MAX
Max. 15,000min-1
HSKA50 HPC03M-150 300901 1 3 9 16 150 124 84 67 — 20 — — — 34 1.1
HSKA50 HPC04M-150 300903 1 4 10 17 150 124 84 67 — 20 — — — 33 1.1
HSKA50 HPC05M-150 300905 1 5 11 18 150 124 84 67 — 20 — — — 32 1.1
HSKA50 HPC06M-150 300907 1 6 12 19 150 124 84 67 — 20 — — — 30 1.1
HSKA50 HPC07M-150 300909 1 7 13 20 150 124 84 67 — 20 — — — 28 1.1
HSKA50 HPC08M-150 300911 2 8 14 21 150 124 84 67 50 35 35 50 M6 27 1.1
HSKA50 HPC09M-150 300913 2 9 15 22 150 124 84 67 50 35 35 50 M8 26 1.1
HSKA50 HPC10M-150 300915 2 10 16 23 150 124 84 67 50 35 35 50 M8 24 1.1
HSKA50 HPC11M-150 300917 2 11 17 24 150 124 84 67 55 40 40 55 M8 23 1.1
HSKA50 HPC12M-150 300919 2 12 18 25 150 124 84 67 55 40 40 55 M8 21 1.1
Max. 15,000min-1
HSKA63 HPC03M-150 420110 1 3 9 16 150 124 84 67 — 20 — — — 34 1.3
HSKA63 HPC03M-200 420116 1 3 9 20 200 174 134 102 — 20 — — — 18 1.5
HSKA63 HPC04M-150 420111 1 4 10 17 150 124 84 67 — 20 — — — 33 1.3
HSKA63 HPC04M-200 420117 1 4 10 21 200 174 134 102 — 20 — — — 17 1.5
HSKA63 HPC05M-150 321130 1 5 11 18 150 124 84 67 — 20 — — — 32 1.3
HSKA63 HPC05M-200 321131 1 5 11 22 200 174 134 102 — 20 — — — 16 1.5
HSKA63 HPC06M-150 420112 1 6 12 19 150 124 84 67 — 20 — — — 30 1.3
HSKA63 HPC06M-200 420118 1 6 12 23 200 174 134 102 — 20 — — — 15 1.5
HSKA63 HPC07M-150 321132 1 7 13 20 150 124 84 67 — 20 — — — 28 1.3
HSKA63 HPC07M-200 321133 1 7 13 24 200 174 134 102 — 20 — — — 14 1.5
HSKA63 HPC08M-150 420113 1 8 14 21 150 124 84 67 — 20 — — — 27 1.4
HSKA63 HPC08M-200 420119 1 8 14 25 200 174 134 102 — 20 — — — 13 1.5
HSKA63 HPC09M-150 321134 2 9 15 22 150 124 84 67 50 35 35 50 M8 26 1.4
HSKA63 HPC09M-200 321135 2 9 15 26 200 174 134 102 50 35 35 50 M8 12 1.5
HSKA63 HPC10M-150 420114 2 10 16 23 150 124 84 67 50 35 35 50 M8 24 1.4
HSKA63 HPC10M-200 420120 2 10 16 27 200 174 134 102 50 35 35 50 M8 11 1.5
HSKA63 HPC11M-150 321136 2 11 17 24 150 124 84 67 55 40 40 55 M8 23 1.4
HSKA63 HPC11M-200 321137 2 11 17 28 200 174 134 102 55 40 40 55 M8 10 1.5
HSKA63 HPC12M-150 420115 2 12 18 25 150 124 84 67 55 40 40 55 M8 21 1.4
HSKA63 HPC12M-200 420121 2 12 18 29 200 174 134 102 55 40 40 55 M8 9 1.6
Max. 10,000min-1
HSKA100 HPC03M-155 450220 1 3 9 16 155 126 84 67 — 20 — — — 34 3.1
HSKA100 HPC03M-205 450206 1 3 9 20 205 176 134 102 — 20 — — — 18 3.2
HSKA100 HPC04M-155 450201 1 4 10 17 155 126 84 67 — 20 — — — 33 3.1
HSKA100 HPC04M-205 450207 1 4 10 21 205 176 134 102 — 20 — — — 17 3.3
HSKA100 HPC05M-155 350960 1 5 11 18 155 126 84 67 — 20 — — — 32 3.1
HSKA100 HPC05M-205 350961 1 5 11 22 205 176 134 102 — 20 — — — 16 3.3
HSKA100 HPC06M-155 450202 1 6 12 19 155 126 84 67 — 35 — — — 30 3.1
HSKA100 HPC06M-205 450208 1 6 12 23 205 176 134 102 — 35 — — — 15 3.3
HSKA100 HPC07M-155 350963 1 7 13 20 155 126 84 67 — 35 — — — 28 3.1
HSKA100 HPC07M-205 350964 1 7 13 24 205 176 134 102 — 35 — — — 14 3.3
HSKA100 HPC08M-155 450203 1 8 14 21 155 126 84 67 — 35 — — — 27 3.1
HSKA100 HPC08M-205 450209 1 8 14 25 205 176 134 102 — 35 — — — 13 3.3
HSKA100 HPC09M-155 350966 1 9 15 22 155 126 84 67 — 35 — — — 26 3.1
HSKA100 HPC09M-205 350967 1 9 15 26 205 176 134 102 — 35 — — — 12 3.3
HSKA100 HPC10M-155 450204 1 10 16 23 155 126 84 67 — 35 — — — 24 3.2
HSKA100 HPC10M-205 450210 1 10 16 27 205 176 134 102 — 35 — — — 11 3.3
HSKA100 HPC11M-155 350969 1 11 17 24 155 126 84 67 — 35 — — — 23 3.2
HSKA100 HPC11M-205 350970 1 11 17 28 205 176 134 102 — 35 — — — 10 3.3
HSKA100 HPC12M-155 450205 2 12 18 25 155 126 84 67 55 40 40 55 M10 21 3.2
HSKA100 HPC12M-205 450211 2 12 18 29 205 176 134 102 55 40 40 55 M10 9 3.3

注：

  1. クーラントパイプは付属されております。（固定式）
  2. チャックレンチ・調整ネジは付属しておりません。
  3. ドリルをご使用の際は調整ネジ及び調整ネジ穴（特殊対応）が必要です。製作につきましては別途ご相談下さい。
  4. 表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
  5. センタースルー対応は標準装備していますので、そのまま対応可能です。
  6. 表中の「—」は、メネジなし貫通形状を表わす。

NOTE :

  1. Coolant pipe is included.
  2. Chuck wrench and adjust screw are sold separately.
  3. Adjust screw is manufactured to order. Please instruct when ordering.
  4. The above-mentioned maximum speed will vary depending rigidity of the machine and balance of cutter. An adequate cutting condition should be selected for each case.
  5. Center-through support is standard equipment, so it can be used as it is.
  6. 「—」In the table represents a through shape without female threads.
More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า SHOWA TOOL
Dimension
