SHO-HSK-HPC | MICRON CHUCK R series | SHOWA TOOL

SHOWA TOOL
เป็นคนแรกที่รีวิวสินค้านี้
สินค้าหมด
SKU
SHO-HSK-HPC
QTY:
0
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
File PDF
SHO-HSK-HPC | MICRON CHUCK R series | SHOWA TOOL
SHO-HSK-HPC | MICRON CHUCK R series | SHOWA TOOL

MODEL CODE

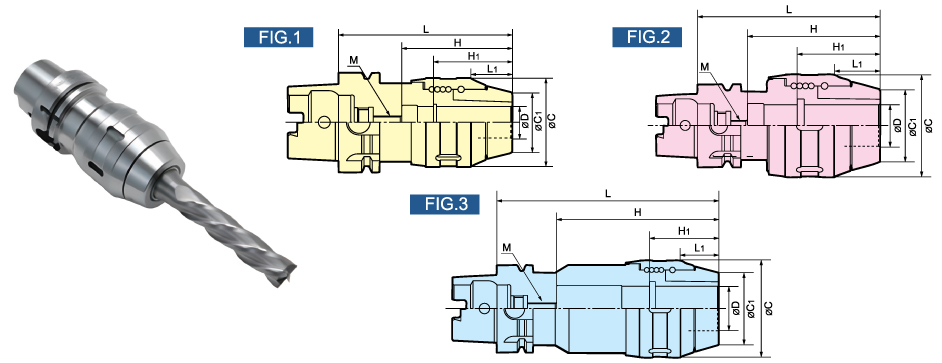

A		 FIG φD L L1 φC φC1 H H1

最小刃具挿入量
Minimum insertion amount

 Adjustment
amount		 M N/W
(kg)
シャンク(ST) センタ(CT)
Max.10,000min-1
HSKA50 HPC16-110 25855 2 16 110 26 56 34 75 50 40 51 57~67 M6 1.4
HSKA50 HPC20-110 25865 2 20 110 26 56 38 75 50 45 51 57~67 M6 1.4
HSKA50 HPC25-115 25875 2 25 115 27.5 62 44 80 50 50 51 57~67 M6 1.7
HSKA50 HPC32-120 (△) 2 32 120 27.5 70 52 70 50 55 55 57~67 M6 2.1
Max.10,000min-1
HSKA63 HPC16-110 26855 1 16 110 26 56 34 75 50 40 51 57~67 M8 1.9
HSKA63 HPC20-110 26865 1 20 110 26 56 38 75 50 45 51 57~67 M8 1.8
HSKA63 HPC25-115 26875 1 25 115   62 44 80 50 50 51 57~67 M8 2.0
HSKA63 HPC32-120 26878 2 32 120 27.5 70 52 85 53 55 55 64~72 M8 2.1
HSKA63 HPC32-160 26886 3 32 160 27.5 70 52 117 53 55 55 96~104 M8 2.9
HSKA63 HPC42-160 (△) 3 42 160 30.5 82 62 100 57 60 60 67~87 M8 3.8
Max.8,000min-1
HSKA100 HPC16-110 27855 1 16 110 26 56 34 70 50 40 51 59~65 M12 3.0
HSKA100 HPC20-110 27865 1 20 110 26 56 38 70 50 45 51 59~65 M12 2.9
HSKA100 HPC25-115 27869 1 25 115 27.5 62 44 80 50 50 51 63~65 M12 3.2
HSKA100 HPC25-135 27875 1 25 135 27.5 62 44 90 50 50 51 73~80 M12 3.3
HSKA100 HPC32-120 27877 1 32 120 27.5 70 52 80 53 55 55 63~70 M12 3.4
HSKA100 HPC32-135 27885 1 32 135 27.5 70 52 90 53 55 55 73~80 M12 3.9
HSKA100 HPC32-165 27886 1 32 165 27.5 70 52 117 53 55 55 100~107 M12 4.6
HSKA100 HPC42-135 27895 1 42 135 30.5 82 62 95 57 60 60 78~85 M12 3.8

注：

  1. クーラントパイプは付属されております。(固定式)
  2. チャックレンチ・調整ネジは付属しておりません。
  3. センタースルーでご使用の際は、化粧箱内に付属しているOリングをチャッキング穴内周奥にあるOリング溝に取付け、ご使用ください。また、Oリングは取付けないで、そのままで機械側からクーラント供給した場合、シャンクスルーとしてご使用出来ます。
  4. 表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
  5. 他社製ストレートコレットでツバ径が大きい場合、装着時にチャック本体端面部にシャンクが出来ることがあります。

NOTE :

  1. Coolant pipe is included.
  2. Chuck wrench and adjust screw are sold separately.
  3. When using in the center through coolant, Attach the O-ring included in the box to the O-ring shank at the back of the inner circumference of the chucking hole before use. Also, if the coolant is supplied from the machine side as it is without attaching the O-ring, it will be thru the shank coolant.
  4. The above-mentioned maximum speed will vary depending rigidity of the machine and balance of cutter. An adequate cutting condition should be selected for each case.
  5. If the brim diameter is large with a straight collet made by another company, there may be a gap on the end face of the chuck body when mounting.
  6. Mark "ST" indicates Thru-the-shank Coolant Available, and Mark "CT" indicates Central-thru-tool Coolant Available.
More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า SHOWA TOOL
Dimension
