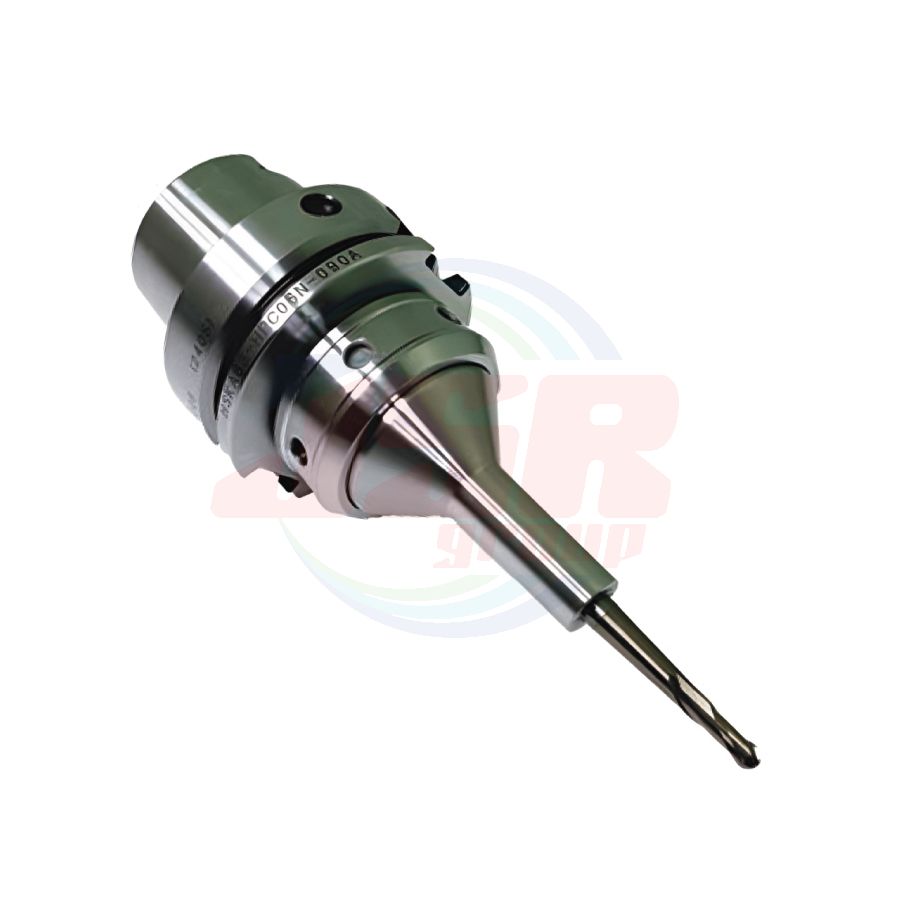

SHO-HSK-HPC-N | MICRON CHUCK N series | SHOWA TOOL

SHOWA TOOL
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-HSK-HPC-N
QTY:
0
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
File PDF
SHO-HSK-HPC-N | MICRON CHUCK N series | SHOWA TOOL
SHO-HSK-HPC-N | MICRON CHUCK N series | SHOWA TOOL



Please use a cutting tool with shank tolerance within h6

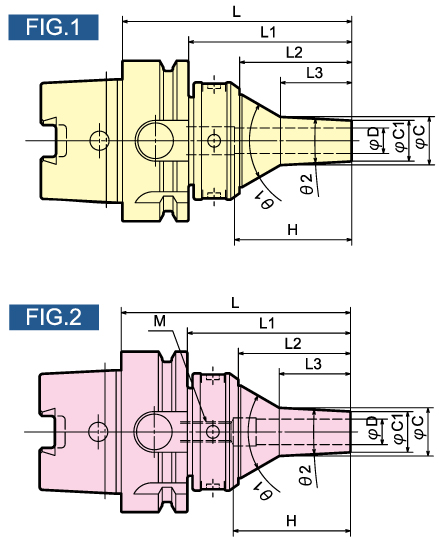

MODEL CODE FIG φD φC1 φC L L1 L2 L3 H Minimum
insertion
amount		 Adjustment amount M θ1 θ2
A AA G Type MIN MAX
Max.20,000min-1 (G Type: Max30,000min-1)
HSKA50 HPC03N-105 301000 301006 301012 1 3 9 10.4 105 79 44 27 — 20 — — — 80 3
HSKA50 HPC04N-105 301001 301007 301013 1 4 10 11.5 105 79 44 28 — 20 — — — 80 3
HSKA50 HPC06N-105 301002 301008 301014 1 6 12 13.5 105 79 44 29 — 35 — — — 80 3
HSKA50 HPC08N-105 301003 301009 301015 2 8 14 15.5 105 79 44 29 50 35 35 50 M6 74 3
HSKA50 HPC10N-105 301004 301010 301016 2 10 16 17.5 105 79 44 29 50 35 35 50 M8 68 3
HSKA50 HPC12N-105 301005 301011 301017 2 12 18 21 105 79 44 28 55 40 40 55 M8 60 6
HSKA63 HPC03N-090 320920 320940 320960 1 3 9 10.4 90 64 44 27 — 20 — — — 80 3
HSKA63 HPC04N-090 320921 320941 320961 1 4 10 11.5 90 64 44 28 — 20 — — — 80 3
HSKA63 HPC06N-090 320922 320942 320962 1 6 12 13.5 90 64 44 29 — 35 — — — 80 3
HSKA63 HPC08N-090 320923 320943 320963 1 8 14 15.5 90 64 44 29 — 35 — — — 74 3
HSKA63 HPC10N-090 320924 320944 320964 2 10 16 17.5 90 64 44 29 50 35 35 45 M8 68 3
HSKA63 HPC12N-090 320925 320945 320965 2 12 18 21 90 64 44 28 50 40 40 45 M8 60 6

注：

  1. クーラントパイプは付属されております。（固定式）
  2. チャックレンチ・調整ネジは付属しておりません。
  3. 表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
  4. 調整ネジが取付け可能なチャック本体はFIG.2のタイプのみです。
  5. 表中の「—」は、メネジなし貫通形状を表わす。
  6. センタースルー対応は標準装備していますので、そのまま対応可能です。
    シャンクスルーにつきましては対応出来ません。

NOTE :

  1. Coolant pipe is included.
  2. Chuck wrench and adjust screw are sold separately.
  3. The above-mentioned maximum speed will vary depending rigidity of the machine and balance of cutter.
    An adequate cutting condition should be selected for each case.
  4. The chuck body to which the adjusting screw can be attached is only the FIG.2 type.
  5. 「—」In the table represents a through shape without female threads.
  6. Center-through support is standard equipment, so it can be used as it is.
    Thru the shank coolant type can not be support.
More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า SHOWA TOOL
Dimension
