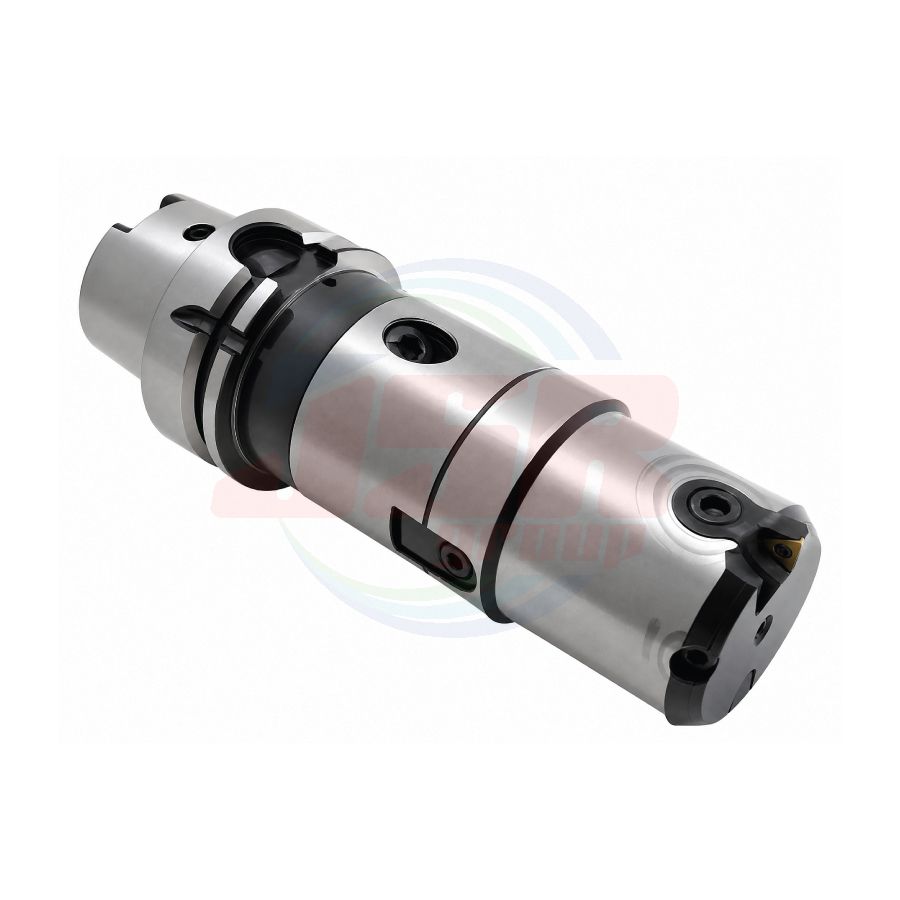

SHO-HSKA100-FIC220N-225-S (351332) | <BORING SYSTEM> FIRSTCUT | SHOWA TOOL
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-HSKA100-FIC220N-225-S
QTY:
1
| 加工径 D RANGE |
MODEL | Fig | CODE | シャンク SHANK |
ヘッド HEAD |
バイト BORING TOOL |
チップ INSERT |
L | M | φA | W | N/W (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φ220～290 | HSKA100 | -FIC220N-225-S | 3 | 351332 | HSKA100 | -SBS6-185 | FCH220N | TBS119C12 SBS919 TBS919 TSBS919 |
CP□□1204□□ TP□□1603□□ CC□□1204□□ TC□□16T3□□ |
225 | 179 | 83 | □19 | 11.6 |
FIRSTCUT HEAD
| 加工径 D RANGE |
MODEL | Fig | CODE | スライド量 SLIDE DISTANCE |
バイト BORING TOOL |
チップ INSERT |
SBS No. |
L | φA | W | N/W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| φ220～290 | FCH220N | 3 | 700137 | 20 | TBS119C12 SBS919 TBS919 TSBS919 |
CP□□1204□□ TP□□1603□□ CC□□1204□□ TC□□16T3□□ |
SBS6 | 112 | 83 | □19 | 6.8 |
注：
- クーラントパイプは付属されております。（固定式）
- 一目盛当りの調整量はφ0.01です。
- 刃先とドライブキー溝は、同位相です。
- 全品センタースルー対応品です。
- FIC70N以上の刃先は角バイト式です。
- チップ、バイトは、付属していません。別途お求めください。
- 最大加工径は、スペーサ（同梱品）を取り付けた場合です。
スペーサなしの場合、最大加工径はφ42となります。
NOTE :
- A coolant pipe is installed(fixed type).
- Adjustable in φ0.01mm per scale
- Insert is in face with drive key.
- Through the tool coolant is standard.
- Inserts over than FIC70 are square shank tool.
- Inserts and bites are sold separately.
- The max. machining range means when installed spacer(inluded).
Without spaser, max range is φ42mm.
| แบรนด์สินค้า | SHOWA TOOL |
|---|---|
| Order No. | SHO-HSKA100-FIC220N-225-S |
| FIG | 3 |
| L | 225 |
| ΦA | 83 |
| W | □19 |
| M | 179 |
| 加工径 (D) RANGE | ø220~290 |
| HEAD | FCH220N |
<BORING SYSTEM> FIRSTCUT
FIRSTCUT HEAD
