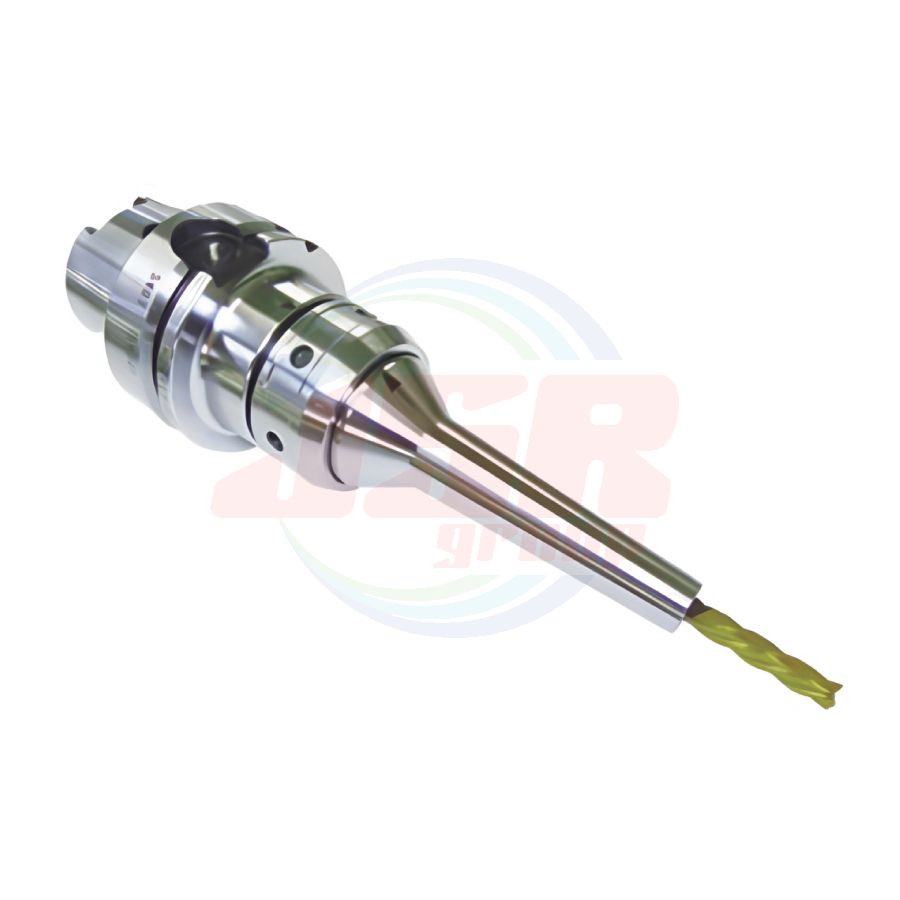

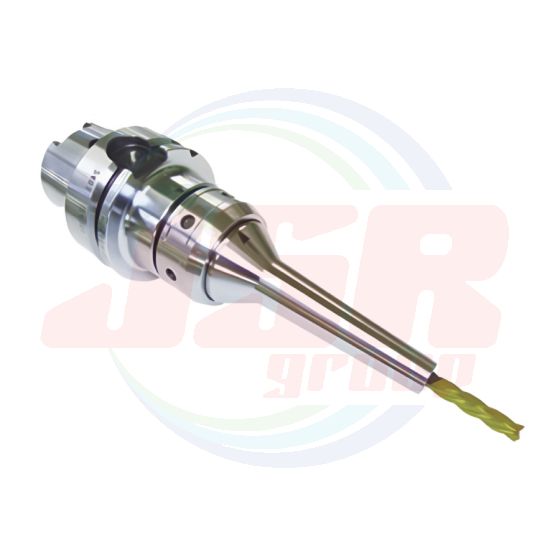

SHO-HSKA100-HPC10M-155 (450204) | MICRON CHUCK M series | SHOWA TOOL
THB 0.00
*ราคายังไม่รวม VAT
สินค้าหมด
SKU
SHO-HSKA100-HPC10M-155
QTY:
0
Please use a cutting tool with shank tolerance within h6
| MODEL | CODE | FIG | φD | φC1 | φC | L | L1 | L2 | L3 | H | Minimum insertion amount | Adjustment amount | M | θ | N/W (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN | MAX | ||||||||||||||||
| Max. 10,000min-1 | |||||||||||||||||
| HSKA100 | HPC10M-155 | 450204 | 1 | 10 | 16 | 23 | 155 | 126 | 84 | 67 | — | 35 | — | — | — | 24 | 3.2 |
注：
- クーラントパイプは付属されております。（固定式）
- チャックレンチ・調整ネジは付属しておりません。
- ドリルをご使用の際は調整ネジ及び調整ネジ穴（特殊対応）が必要です。製作につきましては別途ご相談下さい。
- 表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
- センタースルー対応は標準装備していますので、そのまま対応可能です。
- 表中の「—」は、メネジなし貫通形状を表わす。
NOTE :
- Coolant pipe is included.
- Chuck wrench and adjust screw are sold separately.
- Adjust screw is manufactured to order. Please instruct when ordering.
- The above-mentioned maximum speed will vary depending rigidity of the machine and balance of cutter. An adequate cutting condition should be selected for each case.
- Center-through support is standard equipment, so it can be used as it is.
- 「—」In the table represents a through shape without female threads.
| แบรนด์สินค้า | SHOWA TOOL |
|---|---|
| Order No. | SHO-HSKA100-HPC10M-155 |
| FIG | 1 |
| Ød | 10 |
| L | 155 |
| L1 | 126 |
| L2 | 84 |
| L3 | 67 |
| ΦC | 23 |
| H | - |
| ※最小刃具挿入量 | 35 |
| MIN | - |
| MAX | - |
| M | - |
| θ | 24 |
