SHO-HSK-HPC-H | MICRON CHUCK H series | SHOWA TOOL

SHOWA TOOL
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-HSK-HPC-H
QTY:
0
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
File PDF
SHO-HSK-HPC-H | MICRON CHUCK H series | SHOWA TOOL
SHO-HSK-HPC-H | MICRON CHUCK H series | SHOWA TOOL

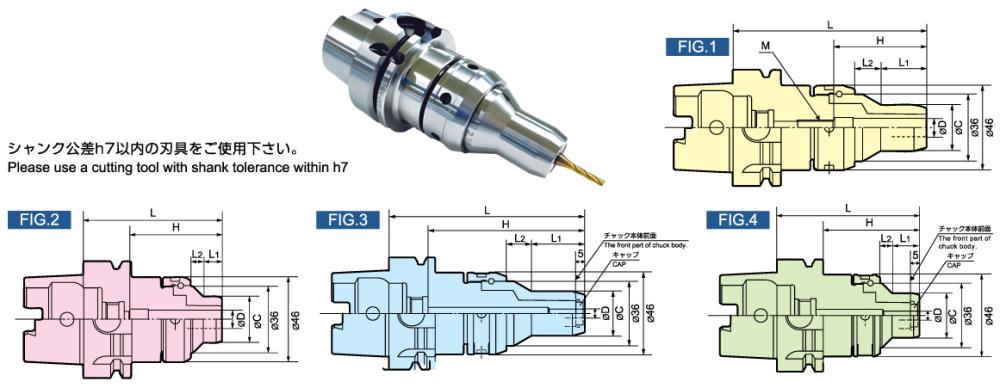

MODEL CODE (ST: Shank-through) FIG φD L L1 L2 φC H Minimum
insertion
amount		 Adjustment amount ADJUST
SCREW		 ST CT N/W
(kg)
A AA A
ST		 AA
ST		 MIN MAX
Max.20,000min-1 (G Type : Max30,000min-1)
HSKA50 HPC03H-075 25802 25801 — — 2 3 75 10.3 6.7 25 55 15 — — — — — 0.9
HSKA50 HPC03H-105 300710 300750 — — 1 3 105 25 14 25 85 15 — — — — — 1.2
HSKA50 HPC04H-075 25804 25803 — — 2 4 75 10.3 6.7 25 55 15 — — — — — 0.9
HSKA50 HPC04H-105 300711 300751 — — 1 4 105 25 14 25 85 15 — — — — — 1.2
HSKA50 HPC05H-075 300712 300752 — — 2 5 75 10.3 6.7 25 55 15 — — — — — 0.9
HSKA50 HPC05H-105 300713 300753 — — 1 5 105 25 14 25 85 15 — — — — — 1.2
HSKA50 HPC03H-080-CT 300740 300780 — — 4 3 80 15.3 6.7 25 60 20 — — — — 注4 0.9
HSKA50 HPC03H-110-CT 300741 300781 — — 3 3 110 30 14 25 90 20 — — — — 注4 1.2
HSKA50 HPC04H-080-CT 300742 300782 — — 4 4 80 15.3 6.7 25 60 20 — — — — 注4 0.9
HSKA50 HPC04H-110-CT 300743 300783 — — 3 4 110 30 14 25 90 20 — — — — 注4 1.2
HSKA50 HPC05H-080-CT 300744 300784 — — 4 5 80 15.3 6.7 25 60 20 — — — — 注4 0.9
HSKA50 HPC05H-110-CT 300745 300785 — — 3 5 110 30 14 25 90 20 — — — — 注4 1.2
HSKA50 HPC06H-075 25808 25806 300970 300977 2 06 75 10.3 6.7 25 37.5 23 28 37 AS17-2-M5-CTW 注3 注5 0.9
HSKA50 HPC06H-105 300714 300754 300828 300848 1 06 105 25 14 25 37.5 30 30 37 AS17-2-M5-CTW 注3 注5 1.2
HSKA50 HPC07H-075 300715 300755 300971 300978 2 07 75 10.3 6.7 25 37.5 23 28 37 AS17-2-M6-CTW 注3 注5 0.9
HSKA50 HPC07H-105 300716 300756 300827 300847 1 07 105 25 14   37.5 30 30 37 AS17-2-M6-CTW 注3 注5 1.2
HSKA50 HPC08H-075 25818 25816 300972 300979 2 08 75 10.3 6.7 25 50 23 — — — 注3 注5 0.9
HSKA50 HPC08H-105 300717 300757 300828 300848 1 08 105 25 14 25 50 35 35 50 AS22-2-M6-CTW 注3 注5 1.2
HSKA50 HPC09H-075 300718 300758 300973 300980 2 09 75 10.3 6.7 25 50 23 — — — 注3 注5 0.9
HSKA50 HPC09H-105 300719 300759 300829 300849 1 09 105 25 14 25 50 35 35 50 AS22-2-M8-CTW 注3 注5 1.2
HSKA50 HPC10H-075 25828 25826 300974 300981 2 10 75 10.3 6.7 25 50 23 — — — 注3 注5 0.9
HSKA50 HPC10H-105 300720 300760 300830 300850 1 10 105 25 14 25 50 35 35 50 AS22-2-M6-CTW 注3 注5 1.2
HSKA50 HPC11H-075 300721 300761 300975 300982 2 11 75 12.2 4.8 32 50 25 — — — 注3 注5 0.9
HSKA50 HPC11H-105 300722 300762 300831 300851 1 11 105 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.2
HSKA50 HPC12H-075 25838 25836 300976 300983 2 12 75 12.2 4.8 32 50 25 — — — 注3 注5 0.9
HSKA50 HPC12H-105 300723 300763 300832 300852 1 12 105 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.2
HSKA50 HPC13H-105 300724 300764 300833 300853 1 13 105 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.0
HSKA50 HPC14H-105 300725 300765 300834 300854 1 14 105 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.0
HSKA50 HPC15H-105 300726 300766 300835 300855 1 15 105 25 14 32 60 40 45 60 AS22-2-M6-CTW 注3 注5 1.0
HSKA50 HPC16H-105 300727 300767 300836 300856 1 16 105 25 14 32 60 40 45 60 AS22-2-M6-CTW 注3 注5 1.0
HSKA63 HPC03H-075 26799 26798 — — 2 03 75 10.3 6.7 25 53 15 — — — — — 1.2
HSKA63 HPC03H-105 26801 26800 — — 1 03 105 25 14 25 83 15 — — — — — 1.4
HSKA63 HPC03H-135 26792 26782 — — 1 03 135 25 14 25 113 15 — — — — — 1.9
HSKA63 HPC04H-075 26803 26802 — — 2 04 75 10.3 6.7 25 53 15 — — — — — 1.2
HSKA63 HPC04H-105 26805 26804 — — 1 04 105 25 14 25 83 15 — — — — — 1.4
HSKA63 HPC04H-135 26793 26783 — — 1 04 135 25 14 25 113 15 — — — — — 1.9
HSKA63 HPC05H-075 321010 321050 — — 2 05 75 10.3 6.7 25 53 15 — — — — — 1.2
HSKA63 HPC05H-105 321011 321051 — — 1 05 105 25 14 25 83 15 — — — — — 1.4
HSKA63 HPC05H-135 321012 321052 — — 1 05 135 25 14 25 113 15 — — — — — 1.9
HSKA63 HPC03H-080-CT 321040 321080 — — 4 03 80 15.3 6.7 25 58 20 — — — — 注4 1.2
HSKA63 HPC03H-110-CT 321041 321081 — — 3 03 110 30 14 25 88 20 — — — — 注4 1.4
HSKA63 HPC03H-140-CT 321042 321082 — — 3 03 140 30 14 25 118 20 — — — — 注4 1.9
HSKA63 HPC04H-080-CT 321043 321083 — — 4 04 80 15.3 6.7 25 58 20 — — — — 注4 1.2
HSKA63 HPC04H-110-CT 321044 321084 — — 3 04 110 30 14 25 88 20 — — — — 注4 1.4
HSKA63 HPC04H-140-CT 321045 321085 — — 3 04 140 30 14 25 118 20 — — — — 注4 1.9
HSKA63 HPC05H-080-CT 321046 321086 — — 4 05 80 15.3 6.7 25 58 20 — — — — 注4 1.2
HSKA63 HPC05H-110-CT 321047 321087 — — 3 05 110 30 14 25 88 20 — — — — 注4 1.4
HSKA63 HPC05H-140-CT 321048 321088 — — 3 05 140 30 14 25 118 20 — — — — 注4 1.9
HSKA63 HPC06H-075 26807 26806 321380 321387 2 06 75 10.3 6.7 25 37.5 23 25 35 AS17-2-M5-CTW 注3 注5 1.2
HSKA63 HPC06H-105 26809 26808 321159 321190 1 06 105 25 14 25 37.5 30 30 37 AS17-2-M5-CTW 注3 注5 1.4
HSKA63 HPC06H-135 26794 26784 321160 321191 1 06 135 25 14 25 37.5 30 30 37 AS17-2-M5-CTW 注3 注5 1.9
HSKA63 HPC07H-075 321013 321053 321381 321388 2 07 75 10.3 6.7 25 37.5 23 25 35 AS17-2-M6-CTW 注3 注5 1.2
HSKA63 HPC07H-105 321014 321054 321161 321192 1 07 105 25 14 25 37.5 30 30 37 AS17-2-M6-CTW 注3 注5 1.4
HSKA63 HPC07H-135 321015 321055 321162 321193 1 07 135 25 14 25 37.5 30 30 37 AS17-2-M6-CTW 注3 注5 1.9
HSKA63 HPC08H-075 26817 26816 321382 321389 2 08 75 10.3 6.7 25 53 23 — — — 注3 注5 1.2
HSKA63 HPC08H-105 26819 26818 321163 321194 1 08 105 25 14 25 53 35 35 50 AS22-2-M6-CTW 注3 注5 1.4
HSKA63 HPC08H-135 26795 26785 321164 321195 1 08 135 25 14 25 53 35 35 50 AS22-2-M6-CTW 注3 注5 1.9
HSKA63 HPC09H-075 321016 321056 321383 321390 2 09 75 10.3 6.7 25 50 23 — — — 注3 注5 1.2
HSKA63 HPC09H-105 321017 321057 321165 321196 1 09 105 25 14 25 50 35 35 50 AS22-2-M8-CTW 注3 注5 1.4
HSKA63 HPC09H-135 321018 321058 321166 321197 1 09 135 25 14 25 50 35 35 50 AS22-2-M8-CTW 注3 注5 1.9
HSKA63 HPC10H-075 26827 26826 321384 321391 2 10 75 10.3 6.7 25 50 23 — — — 注3 注5 1.2
HSKA63 HPC10H-105 26829 26828 321167 321198 1 10 105 25 14 25 50 35 35 50 AS22-2-M6-CTW 注3 注5 1.4
HSKA63 HPC10H-135 26796 26786 321168 321199 1 10 135 25 14 25 50 35 35 50 AS22-2-M6-CTW 注3 注5 1.9
HSKA63 HPC11H-075 321019 321059 321385 321392 2 11 75 12.2 4.8 25 50 25 — — — 注3 注5 1.2
HSKA63 HPC11H-105 321020 321060 321169 321200 1 11 105 25 14 25 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.4
HSKA63 HPC11H-135 321021 321061 321170 321201 1 11 135 25 14 25 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.9
HSKA63 HPC12H-075 26837 26836 321386 321393 2 12 75 12.2 4.8 32 50 25 — — — 注3 注5 1.2
HSKA63 HPC12H-105 26839 26838 321171 321202 1 12 105 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.4
HSKA63 HPC12H-135 26797 26787 321172 321203 1 12 135 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.9
HSKA63 HPC13H-105 321022 321062 321173 321204 1 13 105 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.5
HSKA63 HPC13H-135 (△) (△) (△) (△) 1 13 135 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.7
HSKA63 HPC14H-105 321024 321064 321175 321206 1 14 105 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.5
HSKA63 HPC14H-135 (△) (△) (△) (△) 1 14 135 25 14 32 55 40 40 55 AS22-2-M6-CTW 注3 注5 1.7
HSKA63 HPC15H-105 321026 321066 321177 321208 1 15 105 25 14 32 60 40 40 58 AS25-2-M8-CTW 注3 注5 1.5
HSKA63 HPC15H-135 (△) (△) (△) (△) 1 15 135 25 14 32 60 40 40 60 AS25-2-M8-CTW 注3 注5 1.7
HSKA63 HPC16H-105 321028 321068 321179 321210 1 16 105 25 14 32 60 40 40 58 AS25-2-M8-CTW 注3 注5 1.5
HSKA63 HPC16H-135 (△) (△) (△) (△) 1 16 135 25 14 32 60 40 40 60 AS25-2-M8-CTW 注3 注5 1.7
Max.12,000min-1
HSKA100 HPC03H-110 27805 27804 — — 1 3 110 25 14 25 81 15 — — — — — 2.7
HSKA100 HPC04H-110 27807 27806 — — 1 4 110 25 14 25 81 15 — — — — — 2.7
HSKA100 HPC05H-110 350900 350930 — — 1 5 110 25 14 25 81 15 — — — — — 2.7
HSKA100 HPC03H-115-CT 351040 351080 — — 3 3 115 30 14 25 86 20 — — — — 注4 2.7
HSKA100 HPC04H-115-CT 351042 351082 — — 3 4 115 30 14 25 86 20 — — — — 注4 2.7
HSKA100 HPC05H-115-CT 351044 351084 — — 3 5 115 30 14 25 86 20 — — — — 注4 2.7
HSKA100 HPC06H-110 27817 27816 351003 351020 1 6 110 25 14 25 37.5 30 30 37 AS17-2-M5-CTW 注3 注5 2.7
HSKA100 HPC07H-110 350901 350931 351004 351021 1 7 110 25 14 25 37.5 30 30 37 AS17-2-M6-CTW 注3 注5 2.7
HSKA100 HPC08H-110 27827 27826 351005 351022 1 8 110 25 14 25 50 35 35 50 AS22-2-M6-CTW 注3 注5 2.7
HSKA100 HPC09H-110 350902 350932 351006 351023 1 9 110 25 14 25 50 35 35 50 AS22-2-M8-CTW 注3 注5 2.7
HSKA100 HPC10H-110 27837 27836 351007 351024 1 10 110 25 14 25 50 35 35 50 AS22-2-M6-CTW 注3 注5 2.7
HSKA100 HPC11H-110 350903 350933 351008 351025 1 11 110 25 14 32 55 40 40 55 AS25-2-M10-CTW 注3 注5 2.7
HSKA100 HPC12H-110 27847 27846 351009 351026 1 12 110 25 14 32 55 40 40 55 AS25-2-M10-CTW 注3 注5 2.7
HSKA100 HPC13H-110 350904 350934 351010 351027 1 13 110 25 14 32 60 40 40 56 AS25-2-M10-CTW 注3 注5 2.8
HSKA100 HPC14H-110 350905 350935 351011 351028 1 14 110 25 14 32 60 40 40 56 AS25-2-M10-CTW 注3 注5 2.8
HSKA100 HPC15H-110 350906 350936 351012 351029 1 15 110 25 14 32 60 40 40 56 AS25-2-M10-CTW 注3 注5 2.8
HSKA100 HPC16H-110 350907 350937 351013 351030 1 16 110 25 14 32 60 40 40 56 AS25-2-M10-CTW 注3 注5 2.8

注：

  1. クーラントパイプは付属されております。（固定式）
  2. チャックレンチ・調整ネジは付属しておりません。
  3. HPC06H以上のシャンクスルー対応商品には「ST」とマーキングされます。
  4. HPC03H、HPC04H、HPC05H-CTはセンタースルー専用です。
  5. HPC06H以上のセンタースルー対応は標準装備していますので、そのまま対応可能です。
  6. 表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
  7. HPC03H、HPC04H、HPC05H-CTを長時間、高圧使用した場合、キャップの劣化が原因で水漏れが発生することがあります。その際、交換パーツ「キャップ」を交換することをお勧めします。
  8. 調整ネジが取付け可能なチャック本体は、HPC06H以上のタイプのみです。
  9. 表中の「—」は、メネジなし貫通形状を表わす。
  10. （△）表記製品は特殊対応品です。

NOTE :

  1. Coolant pipe is included.
  2. Chuck wrench and adjust screw are sold separately.
  3. Shank-through compatible products for HPC06H and above are "ST" will be marked for this application.
  4. HPC03H, HPC04H, HPC05H-CT is for center through tool coolant type only.
  5. For HPC06H or longer will be center-through support is standard equipment.
  6. The above-mentioned maximum speed will vary depending rigidity of the machine and balance of cutter. An adequate cutting condition should be selected for each case.
  7. If HPC03H, HPC04H, HPC05H-CT is used for a long time at high pressure, water leakage may occur due to deterioration of the cap. In that case, we recommend exchanging the replacement part "cap". (Repair for a fee)
  8. The chuck body to which the adjusting screw can be attached is only the type of HPC06H or higher.
  9. 「—」 In the table represents a through shape without female threads.
  10. Mark "ST" indicates Thru-the-shank Coolant Available, and Mark "CT" indicates Central-thru-tool Coolant Available.
  11. CODE(△) The listed products are made-to-order products.
