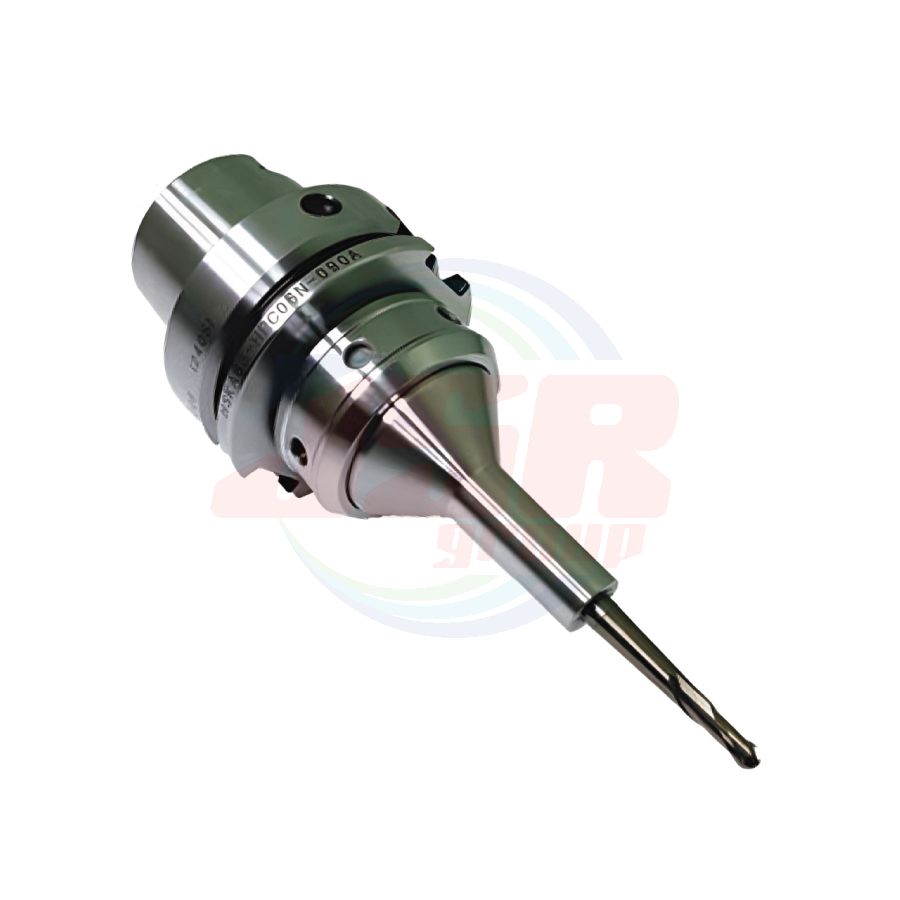

SHO-HSKA63-HPC08N-090G (320963) | MICRON CHUCK N series | SHOWA TOOL
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-HSKA63-HPC08N-090G
QTY:
1
Please use a cutting tool with shank tolerance within h6
| MODEL | CODE G Type |
FIG | φD | φC1 | φC | L | L1 | L2 | L3 | H | Minimum insertion amount |
Adjustment amount | M | θ1 | θ2 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN | MAX | ||||||||||||||||
| Max.20,000min-1 (G Type: Max30,000min-1) | |||||||||||||||||
| HSKA63 | HPC08N-090 | 320963 | 1 | 8 | 14 | 15.5 | 90 | 64 | 44 | 29 | — | 35 | — | — | — | 74 | 3 |
注：
- クーラントパイプは付属されております。（固定式）
- チャックレンチ・調整ネジは付属しておりません。
- 表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。
- 調整ネジが取付け可能なチャック本体はFIG.2のタイプのみです。
- 表中の「—」は、メネジなし貫通形状を表わす。
- センタースルー対応は標準装備していますので、そのまま対応可能です。
シャンクスルーにつきましては対応出来ません。
NOTE :
- Coolant pipe is included.
- Chuck wrench and adjust screw are sold separately.
- The above-mentioned maximum speed will vary depending rigidity of the machine and balance of cutter.
An adequate cutting condition should be selected for each case. - The chuck body to which the adjusting screw can be attached is only the FIG.2 type.
- 「—」In the table represents a through shape without female threads.
- Center-through support is standard equipment, so it can be used as it is.
Thru the shank coolant type can not be support.
| แบรนด์สินค้า | SHOWA TOOL |
|---|---|
| Order No. | SHO-HSKA63-HPC08N-090G |
| FIG | 1 |
| Ød | 8 |
| L | 90 |
| L1 | 64 |
| L2 | 44 |
| L3 | 29 |
| ΦC | 15.5 |
| H | - |
| ※最小刃具挿入量 | 35 |
| MIN | - |
| MAX | - |
| M | - |
