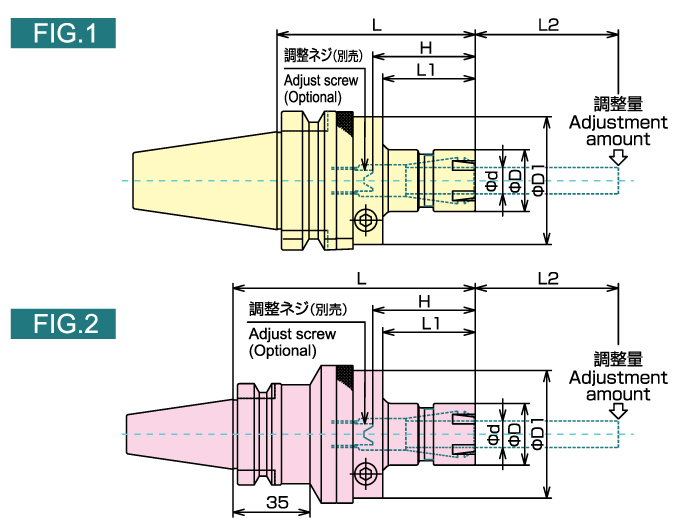

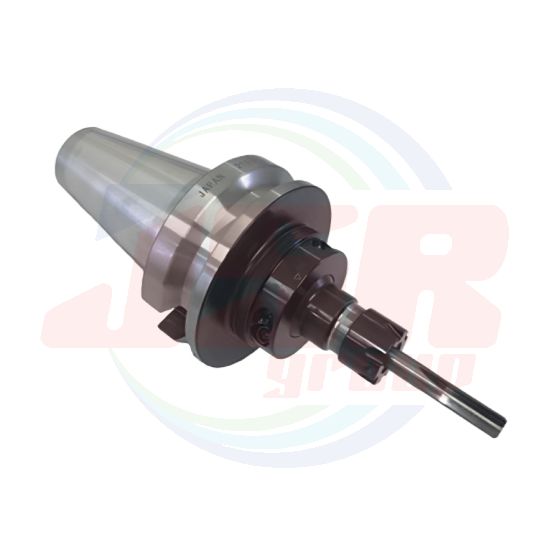

| MODEL | CODE | FIG. | ød | øD | øD1 | L | L1 | H (刃具調整量) Adjustment amount |
COLLET | NUT | 振れ調整量 Runout adjustment amount |
調整ネジ ADJUST SCREW |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L2=50mm | L2=100mm | |||||||||||||
| BT30 | SSZ13-110 | 200110 | 2 | 0.5∼13 | 28 | 58 | 110 | 42 | 35∼52 | CR13-(d) | ER20MN | 15µm | 25µm | RAS13-25-2.5 |
| BT40 | SSZ13-090 | 220190 | 1 | 0.5∼13 | 28 | 58 | 90 | 42 | 35∼52 | CR13-(d) | ER20MN | 15µm | 25µm | RAS13-25-2.5 |
| SSZ13-135 | 220192 | 135 | 87 | 20µm | 30µm | |||||||||
| SSZ20-120 | 220194 | 2 | 1.5∼20 | 50 | 76 | 120 | 50 | 44∼82 | CR20-(d) | ER32-UM | 10µm | 15µm | RAS20-25-5 | |
| SSZ20-150 | 220196 | 150 | 80 | 15µm | 20µm | |||||||||
| BT50 | SSZ13-105 | 251360 | 1 | 0.5∼13 | 28 | 58 | 105 | 42 | 35∼52 | CR13-(d) | ER20MN | 15µm | 25µm | RAS13-25-2.5 |
| SSZ13-135 | 251362 | 135 | 72 | 17µm | 32µm | |||||||||
| SSZ13-165 | 251364 | 165 | 102 | 28µm | 35µm | |||||||||
| SSZ20-120 | 251366 | 2 | 1.5∼20 | 50 | 76 | 120 | 50 | 44∼82 | CR20-(d) | ER32-UM | 10µm | 15µm | RAS20-25-5 | |
| SSZ20-150 | 251368 | 150 | 80 | 15µm | 20µm | |||||||||
注 : 1.コレット・チャックレンチ・調整ネジ・T形レンチは付属しておりません。
NOTE : 1. Collet, chuck wrench, adjustment screw, and T-type wrench are not included.
■アクセサリ(ACCESSORIES for ZERO-1 CHUCK)
| MODEL | NUT(付属品) (accessories) |
COLLET | チャックレンチ CHUCK WRENCH |
調整ネジ ADJUST SCREW |
||
|---|---|---|---|---|---|---|
| STANDARD | センタースルー centre |
シャンクスルー shank |
||||
| SSZ13 | ER20MN | CR13-d AA | CROH13-d AA | CR13C-d AA | ER20MS | RAS13-25-2.5 |
| SSZ20 | ER32-UM | CR20-d AA | CROH20-d AA | CR20C-d AA | WER32UM | RAS20-25-5 |
■T形レンチ(T-type wrench)
| チャックタイプ Chuck type |
適合レンチ Compatible wrench |
許容トルク(Nm) Allowable torque |
|---|---|---|
| SSZ13 | TH-W5-100 (CODE:700461) |
6 |
| SSZ20 | 10 |
■振れ調整量(Runout adjustment amount)
調整量はホルダの長さ、工具の突出し長さによって変わってきます。
各寸法表に工具の突出し長さが50mm、100mmの位置での最大調整量を記載していますのでご参照ください。
最大調整量は調整軸を許容トルクで締め付けた時の値です。
The amount of adjustment depends on the length of the holder and the protruding length of the tool.
Please refer to each dimension table for the maximum adjustment amount when the protruding length of the tool is 50 mm or 100 mm.
The maximum adjustment amount is the value when the adjustment shaft is tightened with the allowable torque.
