SHO-ST-FIC | <BORING SYSTEM> FIRSTCUT | SHOWA TOOL
ราคาต่ำสุด
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-ST-FIC
QTY:
0

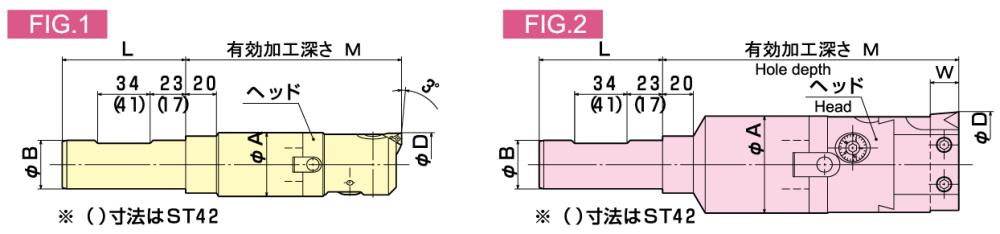

| 加工径 D RANGE |
MODEL | Fig | CODE | シャンク SHANK |
ヘッド HEAD |
バイト BORING TOOL |
チップ INSERT ISOコード |
L | M | φA | φB | W | N/W (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φ25～32 | ST32 | -FIC25N-130-S | 1 | 620450 | ST32 | -SBS1-100 | FCH25N | － | TP□□0802□□ | 80 | 100 | 24 | 32 | － | 1.1 |
| φ32～44 注4) | -FIC32N-140-S | 620452 | -SBS2-100 | FCH32N | 110 | 31 | 1.4 | ||||||||
| φ44～57 | -FIC44N-140-S | 620454 | -SBS3-100 | FCH44N | 140 | 42 | 2.0 | ||||||||
| φ55～73 | -FIC55N-175-S | 620456 | -SBS4-140 | FCH55N | 175 | 54 | 3.4 | ||||||||
| φ70～140 | -FIC70N-195-S | 2 | 620458 | -SBS5-140 | FCH70N | TBS119C12 SBS919 TBS919 TSBS919 |
CP□□1204□□ TP□□1603□□ CC□□1204□□ TC□□16T3□□ |
195 | 64 | □19 | 5.2 | ||||
| φ25～32 | ST42 | -FIC25N-130-S | 1 | 620470 | ST42 | -SBS1-100 | FCH25N | － | TP□□0802□□ | 90 | 100 | 24 | 42 | － | 1.7 |
| φ32～44 注4) | -FIC32N-140-S | 620472 | -SBS2-100 | FCH32N | 110 | 31 | 2.0 | ||||||||
| φ44～57 | -FIC44N-140-S | 620474 | -SBS3-100 | FCH44N | 140 | 42 | 2.6 | ||||||||
| φ55～73 | -FIC55N-160-S | 620476 | -SBS4-125 | FCH55N | 160 | 54 | 3.8 | ||||||||
| φ70～140 | -FIC70N-180-S | 2 | 620478 | -SBS5-125 | FCH70N | TBS119C12 SBS919 TBS919 TSBS919 |
CP□□1204□□ TP□□1603□□ CC□□1204□□ TC□□16T3□□ |
180 | 64 | □19 | 5.4 | ||||
注:
1.
一目盛当りの調整量はφ0.01です。
2.
FIC70Nの刃先は角バイト式です。
3.
チップ、バイトは、付属していません。別途お求めください。
4.
最大加工径は、スペーサ（同梱品）を取り付けた場合です。
スペーサなしの場合、最大加工径はφ42となります。
スペーサなしの場合、最大加工径はφ42となります。
NOTE :
1.
Adjustable in φ0.01mm per scale.
2.
Insert on FIC70N is square shank tool.
3.
Inserts and bites are sold separately.
4.
The max machining range means when installed included spacer.
Without spacer, the max machining range is φ42mm.
Without spacer, the max machining range is φ42mm.
