SHO-STP-300N (80074) | TOOL PRESETTER (STANDARD TYPE) | SHOWA TOOL
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-STP-300N
QTY:
1

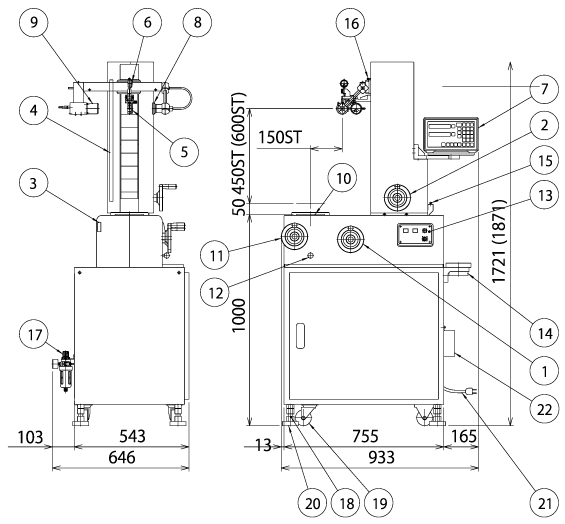

① X軸移動ハンドル X-axis movement handle
② Z軸移動ハンドル Z-axis movement handle
③ X軸スケール X-axis Scale
④ Z軸スケール Z-axis Scale
⑤ X軸ダイヤルゲージ X-axis dial gauge
⑥ Z軸ダイヤルゲージ Z-axis dial gauge
⑦ デジタル表示ユニット Digital display counter
⑧ 投影器（光源部） Back light
⑨ 投影器（投影部） CCD camera
⑩ スピンドル Spindle
⑪ スピンドル回転ハンドル Spindle rotation handle
⑫ スピンドルロックピン Spindle lock pin
⑬ 操作盤 Operation panel
⑭ 工具締付台 Tool tightening mount
⑮ X軸給油口 X-axis refueling entrance
⑯ Z軸給油口 Z-axis refueling entrance
⑰ フィルタレギュレータ Filter regulator
⑱ レベルボルト Level bolt
⑲ キャスター Caster
⑳ 台座 Pedestal
㉑ 電源ケーブル Power cable
㉒ 本機油受け箱 Oil receptacle
② Z軸移動ハンドル Z-axis movement handle
③ X軸スケール X-axis Scale
④ Z軸スケール Z-axis Scale
⑤ X軸ダイヤルゲージ X-axis dial gauge
⑥ Z軸ダイヤルゲージ Z-axis dial gauge
⑦ デジタル表示ユニット Digital display counter
⑧ 投影器（光源部） Back light
⑨ 投影器（投影部） CCD camera
⑩ スピンドル Spindle
⑪ スピンドル回転ハンドル Spindle rotation handle
⑫ スピンドルロックピン Spindle lock pin
⑬ 操作盤 Operation panel
⑭ 工具締付台 Tool tightening mount
⑮ X軸給油口 X-axis refueling entrance
⑯ Z軸給油口 Z-axis refueling entrance
⑰ フィルタレギュレータ Filter regulator
⑱ レベルボルト Level bolt
⑲ キャスター Caster
⑳ 台座 Pedestal
㉑ 電源ケーブル Power cable
㉒ 本機油受け箱 Oil receptacle
| CODE | STP-300N (Standrd type) 80074 |
|
|---|---|---|
| 測定範囲 Measurement Range |
X 軸 X-axis |
0～φ300 |
| Z 軸 Z-axis |
50～500 (op. 650) |
|
| デジタル表示ユニット Digital Display Unit |
X 軸 X-axis |
0.002 (dia) |
| Z 軸 Z-axis |
0.005 (0.001) | |
| ダイヤルゲージ読み Dial Gauge Reading |
X 軸 X-axis |
0.001 |
| Z 軸 Z-axis |
0.01 (op. 0.001) |
|
| 送り機構 Feed Mechanism |
X 軸 X-axis |
ボールスクリュー Ball screw |
| Z 軸 Z-axis |
ボールスクリュー Ball screw |
|
| 操作方法（X軸、Z軸） Operation Method (X-axis & Z-axis) |
手動 (ハンドル操作) Manual (Using handle) |
|
| 使用モータ（X軸、Z軸） Motor Type (X-axis & Z-axis) |
— | |
| 投影器 Optical Projector |
スクリーン径 Screen Dia. |
φ80 (op. φ180) |
| 倍率 Magnification |
×10 (op. ×20) |
|
| スピンドル形状（いずれか、ご指定下さい） Spindle Shank (To be selected) |
BT30,35,40,45,50 (op. セラミックスピンドル) (op. Ceramic Spindle) HSK32,40,50,63,80,100 KM32,40,50,63,80 (op. ツール高さ調整機構仕様) (op. Tool height adjustment machanism type) (op. ダブルスピンドル仕様 TP-300Nのみ) (op. Double spindle type TP-300N only) |
|
| ツール着脱装置 Auto Tool Locking |
空気圧 Air pressure 0.4～0.7MPa (4～7kgf/cm²) (op. 油圧仕様) (op. Hydraulic type) |
|
| ツールクランプ力（kgf） Tool Clamping Force |
450 (空気圧 Air pressure 0.5MPa) |
|
| 電源 Power Supply |
AC100V 10% 50/60Hz 電圧が異なる場合、ご用命下さい。（オプション） Please advise when ordering if another voltage is required. (Optional) |
|
| 外形寸法 W×D×H (mm) External Dimensions |
933×646×1721 | |
| 質量（kg） Weight |
350 | |
| 標準付属品 Standard accessories |
マスターゲージL150、テーパクリーナ、レンチセット、カバーセット、レベルボルト用片口スパナ、台座、取扱説明書、精度表 Master gauge L150, Taper cleaner, Wrench set, Cover set, Spanner, Pedestal, Manual, Accuracy Table |
|
| แบรนด์สินค้า | SHOWA TOOL |
|---|---|
| Order No. | SHO-STP-300N |
| W | 933 |
