SHO-STP-300S (80070) | TOOL PRESETTER (SIMPLE TYPE) | SHOWA TOOL
THB 0.00
*ราคายังไม่รวม VAT
สินค้าหมด
SKU
SHO-STP-300S
QTY:
0

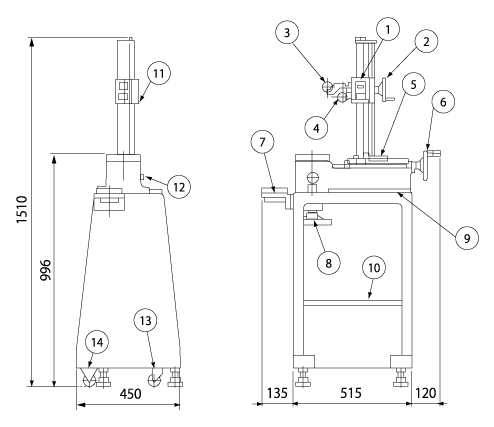

① Z軸測長ユニット Z-axis Measurement Unit
② Z軸ハンドル Z-axis Handle
③ Z軸ダイヤルゲージ Z-axis Dial Gauge
④ X軸ダイヤルゲージ X-axis Dial Gauge
⑤ X軸測長ユニット X-axis Measurement Unit
⑥ X軸ハンドル X-axis Handle
⑦ 工具締付台（オプション） Tool Setting Pot(Option)
⑧ 工具締付ハンドル Tool Setting Handle
⑨ 受け皿 Plate
⑩ 棚 Shelf
⑪ Z軸移動取手 Z-axis Moving Handle
⑫ 廻り止め Fixing for Spindle
⑬ 自在キャスタ Caster(Rotary type)
⑭ 固定キャスタ Caster
| CODE | STP-300S (Simple Type) 80070 |
|
|---|---|---|
| 測定範囲 Measurement Range |
X 軸 X-axis |
0～φ300 |
| Z 軸 Z-axis |
20～400 (op. 600) |
|
| デジタル表示ユニット Digital Display Unit |
X 軸 X-axis |
0.02 (dia) |
| Z 軸 Z-axis |
0.01 | |
| ダイヤルゲージ読み Dial Gauge Reading |
X 軸 X-axis |
0.01 |
| Z 軸 Z-axis |
0.01 | |
| 送り機構 Feed Mechanism |
X 軸 X-axis |
特殊ねじ Special screw |
| Z 軸 Z-axis |
特殊ねじ Special screw |
|
| 操作方法（X軸、Z軸） Operation Method (X-axis & Z-axis) |
手動 (ハンドル操作) Manual (Using handle) |
|
| 使用モータ（X軸、Z軸） Motor Type (X-axis & Z-axis) |
— | |
| 投影器 Optical Projector |
スクリーン径 Screen Dia. |
— |
| 倍率 Magnification |
||
| スピンドル形状（いずれか、ご指定下さい） Spindle Shank (To be selected) |
BT30,40,50 HSK32,40,50,63,80,100 KM32,40,50,63,80 |
|
| ツール着脱装置 Auto Tool Locking |
手動 (ハンドル操作) Manual (Using handle) |
|
| ツールクランプ力（kgf） Tool Clamping Force |
— | |
| 電源 Power Supply |
— | |
| 外形寸法 W×D×H (mm) External Dimensions |
768×450×1520 | |
| 質量（kg） Weight |
70 | |
| 標準付属品 Standard accessories |
デジマチック測長ユニット用電池 Battery for Digimatic scale unit |
|
| マスターゲージL150、テーパクリーナ、レンチセット、カバーセット、レベルボルト用片口スパナ、台座、取扱説明書、精度表 Master gauge L150, Taper cleaner, Wrench set, Cover set, Spanner, Pedestal, Manual, Accuracy Table |
||
| แบรนด์สินค้า | SHOWA TOOL |
|---|---|
| Order No. | SHO-STP-300S |
| W | 768 |
① Z軸測長ユニット Z-axis Measurement Unit
② Z軸ハンドル Z-axis Handle
③ Z軸ダイヤルゲージ Z-axis Dial Gauge
④ X軸ダイヤルゲージ X-axis Dial Gauge
⑤ X軸測長ユニット X-axis Measurement Unit
⑥ X軸ハンドル X-axis Handle
⑦ 工具締付台（オプション） Tool Setting Pot(Option)
⑧ 工具締付ハンドル Tool Setting Handle
⑨ 受け皿 Plate
⑩ 棚 Shelf
⑪ Z軸移動取手 Z-axis Moving Handle
⑫ 廻り止め Fixing for Spindle
⑬ 自在キャスタ Caster(Rotary type)
⑭ 固定キャスタ Caster
