SHO-STP-400 (80076) | TOOL PRESETTER (QUALITY TYPE) | SHOWA TOOL
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-STP-400
QTY:
1

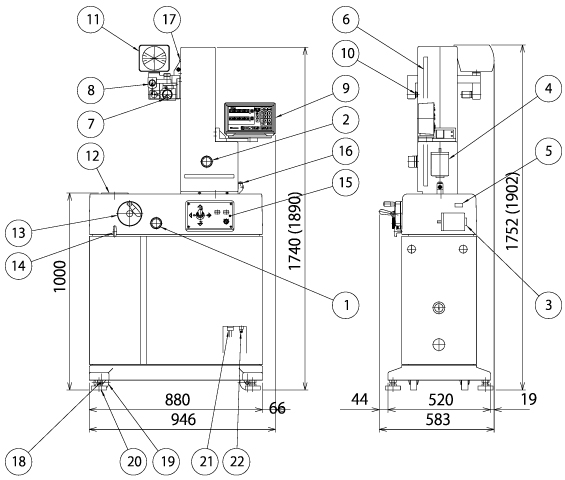

① X軸ハンドル X-axis handle
② Z軸ハンドル Z-axis handle
③ X軸モーター X-axis motor
④ Z軸モーター Z-axis motor
⑤ X軸スケール Z-axis Scale
⑥ Z軸スケール X-axis dial gauge
⑦ X軸ダイヤルゲージ X-axis dial gauge
⑧ Z軸ダイヤルゲージ Z-axis dial gauge
⑨ デジタル表示ユニット Digital display counter
⑩ 投影器(光源部) Projector(Light source)
⑪ 投影器(投影部) Projector(Projection part)
⑫ スピンドル Spindle
⑬ スピンドル回転ハンドル Spindle rotation handle
⑭ スピンドルロックピン Spindle lock pin
⑮ 操作盤 Operation panel
⑯ X軸給油口 X-axis refueling entrance
⑰ Z軸給油口 Z-axis refueling entrance
⑱ レベルボルト Level bolt
⑲ キャスター Caster
⑳ 台座 Pedestal
㉑ 電源ケーブル接続口 Connecting unit
㉒ エアー接続口 Air connection entrance
| CODE | STP-400 (Quality Type) 80076 |
|
|---|---|---|
| 測定範囲 Measurement Range |
X 軸 X-axis |
0～φ400 |
| Z 軸 Z-axis |
50～500 (op. 650) |
|
| デジタル表示ユニット Digital Display Unit |
X 軸 X-axis |
0.002 (dia) |
| Z 軸 Z-axis |
0.005 (0.001) | |
| ダイヤルゲージ読み Dial Gauge Reading |
X 軸 X-axis |
0.001 |
| Z 軸 Z-axis |
0.01 (op. 0.001) |
|
| 送り機構 Feed Mechanism |
X 軸 X-axis |
ボールスクリュー Ball screw |
| Z 軸 Z-axis |
ボールスクリュー Ball screw |
|
| 操作方法（X軸、Z軸） Operation Method (X-axis & Z-axis) |
電動（2段） 手動（微調整） Electric (2 levels) Manual (Fine Adjustment) |
|
| 使用モータ（X軸、Z軸） Motor Type (X-axis & Z-axis) |
インダクションモータ Induction motor |
|
| 投影器 Optical Projector |
スクリーン径 Screen Dia. |
φ113 (op. φ180) |
| 倍率 Magnification |
×10 (op. ×20) |
|
| スピンドル形状（いずれか、ご指定下さい） Spindle Shank (To be selected) |
BT30,35,40,45,50 (op. セラミックスピンドル) (op. Ceramic Spindle) HSK32,40,50,63,80,100 KM32,40,50,63,80 (op. ツール高さ調整機構仕様) (op. Tool height adjustment machanism type) (op. ダブルスピンドル仕様 TP-300Nのみ) (op. Double spindle type TP-300N only) |
|
| ツール着脱装置 Auto Tool Locking |
空気圧 Air pressure 0.4～0.7MPa (4～7kgf/cm²) (op. 油圧仕様) (op. Hydraulic type) |
|
| ツールクランプ力（kgf） Tool Clamping Force |
450 (空気圧 Air pressure 0.5MPa) |
|
| 電源 Power Supply |
AC100V 10% 50/60Hz 電圧が異なる場合、ご用命下さい。（オプション） Please advise when ordering if another voltage is required. (Optional) |
|
| 外形寸法 W×D×H (mm) External Dimensions |
946×583×1740 | |
| 質量（kg） Weight |
400 | |
| 標準付属品 Standard accessories |
光源ランプ Light source lamp |
|
| マスターゲージL150、テーパクリーナ、レンチセット、カバーセット、レベルボルト用片口スパナ、台座、取扱説明書、精度表 Master gauge L150, Taper cleaner, Wrench set, Cover set, Spanner, Pedestal, Manual, Accuracy Table |
||
| แบรนด์สินค้า | SHOWA TOOL |
|---|---|
| Order No. | SHO-STP-400 |
| W | 946 |
① X軸ハンドル X-axis handle
② Z軸ハンドル Z-axis handle
③ X軸モーター X-axis motor
④ Z軸モーター Z-axis motor
⑤ X軸スケール Z-axis Scale
⑥ Z軸スケール X-axis dial gauge
⑦ X軸ダイヤルゲージ X-axis dial gauge
⑧ Z軸ダイヤルゲージ Z-axis dial gauge
⑨ デジタル表示ユニット Digital display counter
⑩ 投影器(光源部) Projector(Light source)
⑪ 投影器(投影部) Projector(Projection part)
⑫ スピンドル Spindle
⑬ スピンドル回転ハンドル Spindle rotation handle
⑭ スピンドルロックピン Spindle lock pin
⑮ 操作盤 Operation panel
⑯ X軸給油口 X-axis refueling entrance
⑰ Z軸給油口 Z-axis refueling entrance
⑱ レベルボルト Level bolt
⑲ キャスター Caster
⑳ 台座 Pedestal
㉑ 電源ケーブル接続口 Connecting unit
㉒ エアー接続口 Air connection entrance
